NPM-D3 EJM6DC-MB-03T-01 识别 信息 故障排除篇 3-1-1 生产后的识别信息 ( 记忆功能 ) 由于对过去发生的识别错误进行记忆 ，在生产结束后可以确认错误内 容。请作为参考资料利用。 ( 错误画面 1 个基台最 多可以记录 500 张 ) 显示本画面的方法及操作方法，请参照操作 篇的 7-2-11 。 1 3-1-1 -1 按错误画面，会显示错误画面。 ( 下页继续 ) 识别错误的画面 1
3 识别对策
NPM-D3 EJM6DC-MB-03T-01
识别
信息
故障排除篇
3-1-1
生产后的识别信息
(记忆功能)
由于对过去发生的识别错误进行记忆，在生产结束后可以确认错误内容。请作为参考资料利用。
(错误画面1个基台最多可以记录500张)显示本画面的方法及操作方法，请参照操作篇的
7-2-11。
1
3-1-1-1
按错误画面，会显示错误画面。
(下页继续)
识别错误的画面
1
NPM-D3 EJM6DC-MB-03T-01

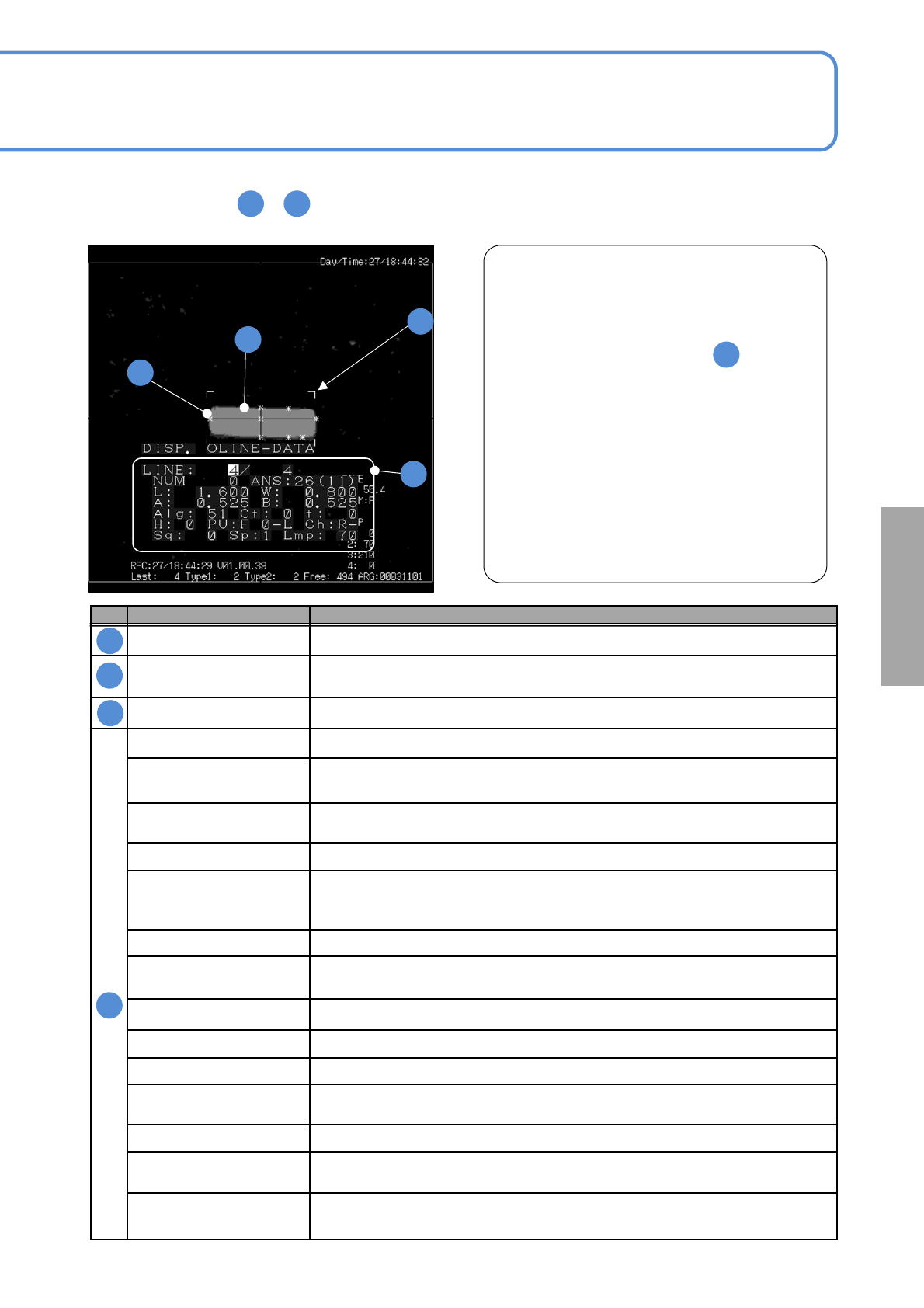

下述识别错误画面的 ~ 的内容说明如下所示。所以，与「■参考例子」一样，可以判定识别错误的
原因。
3-1-1-2
No.
名称 内容
芯片数据尺寸 根据设定的元件形状数据显示元件外形尺寸
轮廓
表示识别对象的轮廓线或者图像状态
(以除去记录用信息的状态来显示图像）
特征 表示被抽出的特征 (最多20个)
LINE
(现在的错误画面编号) / (记录错误画面数)
NUM
轮廓点数
表示识别对象的外形轮廓线像素点数
ANS
识别结果状态
识别错误时，根据代码可以掌握错误内容
L, W
芯片尺寸数据L(X方向长度)， W(Y方向长度)
A, B
参考信息
对识别错误内容能够作为参考的数值被记忆保存
内容随识别结果代码而异
Alg
内部计算识别编号
Ct
特征点数
表示被抽出的特征点数
t
图像阈值信息
H
吸嘴编号或者工作头编号
PU
单元编号
Ch
使用基台和扫描方向
F: 前、R：后 ＋: 正方向扫描、－: 逆方向扫描
Sq
贴装顺序
Sp
多功能识别照相机扫描速度:
1: 低速、2: 中速、3: 高速
Lmp
主要使用照明值
在透过识别是透过照明值，在反射识别是反射照明值
A
A
B
B
C
C
D
D
■参考例子
左图例子，表示「ANS(识别结果状态)26」。
参阅3-2-1-4的代码26，可以了解到W(Y方向宽
度)有异常。
而且，相对指定的形状数据尺寸 的框表示
(L(X方向长度),W)，可以了解到元件图像状态的
宽度较短。所以，识别错误的原因可以推测为，
以下内容。
1) 元件的设定错误 (元件错误设定)
2) 元件电极数据的尺寸异常
3) 元件吸着状态的异常
有利于判定发生错误的原因。
A
A D
