１）ＢＡ信号については、出力するが
ＳＭＥＭＡ非準拠である。
OUTPUT Signal of Board Available do not conform to SMEMA.
２）線番ＳＭＭ１−２と線番ＳＭＭ５−６については、送れ信号（ＦＵＪＩ仕様）と
  ＢＵＳＹ信号（ＳＭＥＭＡ規格）で共用しており、前者の場合コンパクトコネクタ
  （Ｈｉｒｓｃｈｍａｎｎ製）を使用し、後者の場合ＣＰＣコネクタ（ＡＭＰ製）
  を使用
する。
Wire no.SMM1-2 and SMM5-6 are shared as Request signal (Fuji standard)
and BUSY signal (SMEMA standard).
Fuji standard is using the compact connector(Hirschmann manufacture).
SMEMA standard is using the CPC connector(AMP manufacture).

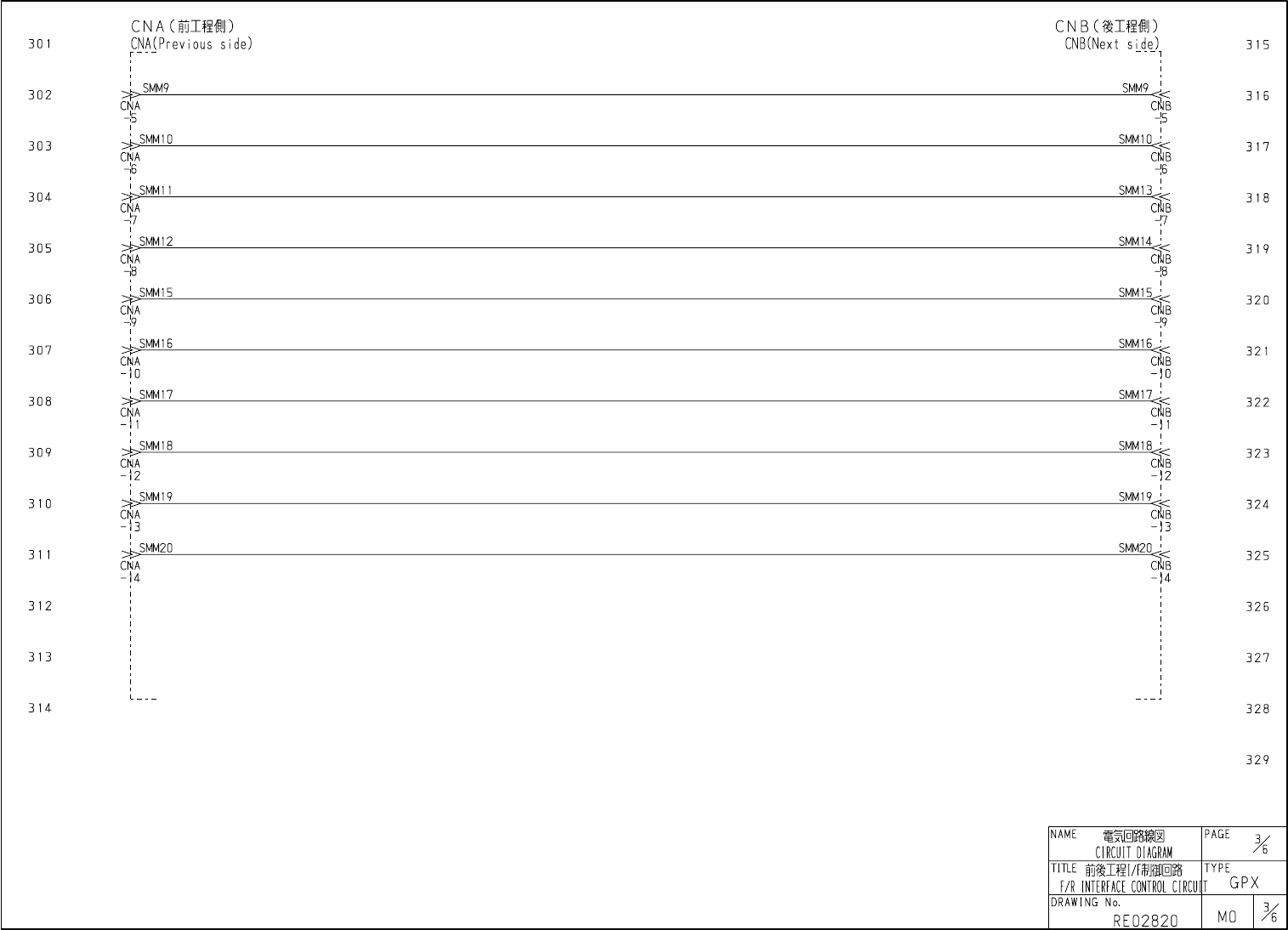

３）線番ＳＭＭ９、１０、１５∼２０についてはコネクタにて中継するのみで本機では使用しない。
Wire no. SMM9,10,15 to 20 are not used on the machine.
They relay only through the CONNECTOR.
