Stationssoftware 713.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
9
3 Kompatibler Modus
Einige Stationssoftware-Versionen können im kompatiblen Modus als niedrigere Versionen
verwendet werden. Dies bedeutet, dass die neuen Funktionen der aktuellen Version, soweit wie
möglich in der kompatiblen Version verwendet werden können.
Der kompatible Modus dient dazu, Stationen mit niedrigeren Linien-Software-Versionen zu
betreiben, um bei einer Stationshochrüstung die Linien-Software-Version beibehalten zu können.
Die Stationssoftware-Version 713.1 kann im kompatiblen Modus als Version 712.3 betrieben
werden.
Die Sichtbarkeit und Funktionsweise der neuen Funktionen im kompatiblen Modus wird in der
folgenden Tabelle erklärt.
Kompatibler Modus
Bedeutung
Komplett
Volle Funktionsunterstützung.
Kompatibel
Die Funktion ist an der Station sichtbar und ist funktionsfähig. Neue
Erweiterungen in der Stationssoftware oder den Linienprodukten werden
jedoch nicht unterstützt.
Versteckt
Funktion ist nicht sichtbar/aktiv, z. B. wegen Lizenzierung oder nicht
unterstützten SIPLACE Pro Download/Upload.
Nicht unterstützt
Die Funktion wird nicht unterstützt, weil z. B. keine Hardware vorhanden
ist.
Tabelle 3-1: Sichtbarkeit und Funktionsweise im kompatiblen Modus
In Kapitel 4 wird bei den neuen Leistungsmerkmalen die jeweilige Sichtbarkeit/Funktionsweise im
kompatiblen Modus mit aufgeführt.
Der kompatible Modus kann auf der GUI unter Einstellungen – Systeme der SIPLACE
Stationsschnittstelle aktiviert werden.
Siehe auch Kapitel 7.
Stationssoftware 713.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
10
4 Leistungsmerkmale der Stationssoftware-Version
713.1
Die Stationssoftware-Version 713.1 beinhaltet alle Funktionen der vorherigen Stationssoftware-
Versionen 7xx. Nachfolgend sind die wichtigsten Leistungsmerkmale der Stationssoftware 713.1
aufgeführt.
HINWEIS
Detaillierte Angaben zu einzelnen Funktionen finden Sie in der Online-Hilfe der
Stationssoftware.
4.1 Sigma-Level für Accuracy Check Tool (ACT) Ergebnisse
anpassen
Kompatibler Modus: Komplett
Das Accuracy Check Tool (ACT) wird verwendet, um die Bestückgenauigkeit eines bestimmten
Bestückkopfes zu bestimmen und ggf. zu korrigieren. Wenn eine ACT-Prüfung durchgeführt wird,
werden Bauelemente nach der Bestückung gemessen und die Ergebnisse im Dialog Ergebnisse
der Maschinen-Überprüfung angezeigt.
Es ist nun möglich, das Sigma-Level im Dialog Ergebnisse der Maschinen-Überprüfung über die
neue Auswahlliste Sigma-Level anzupassen. Die wählbaren Sigma-Level in der Liste reichen vom
konfigurierten Standardwert (in der Regel 3 oder 4) bis zum maximalen Level 6.

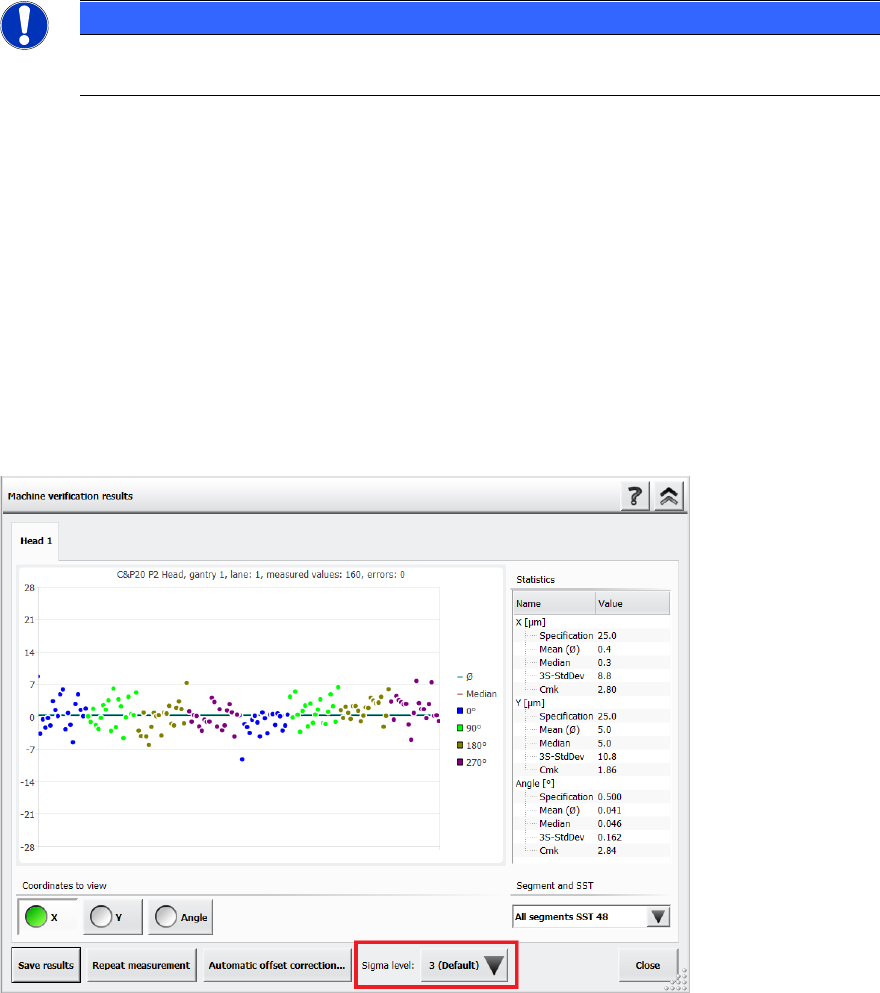

Abbildung 4-1: Sigma-Level im ACT-Ergebnisse Dialog anpassen
Stationssoftware 713.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
11
Wenn eine neue Messung durchgeführt wird, werden die Ergebnisse im Dialog Ergebnisse der
Maschinen-Überprüfung entsprechend dem für die Station konfigurierten Sigma-Level
Standardwert angezeigt. Wenn Sie das Sigma-Level ändern, werden die Ergebnisse im Dialog
Ergebnisse der Maschinen-Überprüfung entsprechend aktualisiert. Zusätzlich werden die +/-
Spezifikationswerte für X, Y und Winkel in den statistischen Ergebnissen auf der rechten Seite des
Dialogs aufgeführt.
Beim Erzeugen eines PDF-Berichts entsprechen die statistischen Daten in der PDF-Datei dem
Sigma-Level, das beim Erzeugen des PDF-Berichts ausgewählt wurde. Sie können das Sigma-
Level ändern, nachdem Sie einen PDF-Bericht generiert haben, aber bitte beachten Sie, dass Sie
die Messung wiederholen müssen, wenn Sie einen neuen PDF-Bericht mit dem neuen Sigma-
Level generieren möchten.
Das allgemeine ACT-Verhalten wird durch diese Neuerung nicht verändert, d. h. die Werte für die
Offset-Korrektur sind unabhängig vom ausgewählten Sigma-Level. Um die manuelle Korrektur zu
wiederholen, ist eine neue ACT-Bestückung erforderlich.
Weitere Informationen zu ACT entnehmen Sie bitte dem ACT Benutzerhandbuch, Artikelnummer
[00196351-xx].
4.2 SIPLACE TX2 V2 HD / SIPLACE TX2i V2 HD unterstützt
Das Hardware-Upgrade-Kit High Density option package TX, Artikelnummer [588510-xx] für die
SIPLACE TX2 V2 / TX2i V2 wird unterstützt.
Mit einer Aktualisierung des Transports und entsprechenden X-Marken im Hardware-Upgrade-Kit
kann eine SIPLACE TX2 V2 / TX2i V2 zu einer SIPLACE TX2 V2 HD / TX2i V2 HD umgebaut
werden. Diese erweiterten Maschinentypen können eine Bestückung mit hoher Dichte (High
Density Placement) durchführen.
Ursprünglicher
Maschinentyp
Bestückkopf
Erweiterter
Maschinentyp
SIPLACE TX2 V2
2x CPP Bestückköpfe (untere Position)
mit SST30
TX2 V2 HD
2x CPP Bestückköpfe (untere Position)
mit SST45
1x CPP Bestückkopf (untere Position) mit
SST30
+ 1x CPP Bestückkopf (untere Position)
mit SST45
SIPLACE TX2i V2
2x CP20 P2 Bestückköpfe mit SST48
TX2i V2 HD
2x CP20 P2 Bestückköpfe mit SST49
1x CP20 P2 Bestückkopf mit SST48
+ 1x CP20 P2 Bestückkopf mit SST49
(gemischte Kamerakonfiguration)
Tabelle 4-1: Übersicht über die Upgrade-Optionen für die Bestückung mit hoher Dichte pro Maschinentyp
HINWEIS
Beim Erweitern eines Maschinentyps muss die Stationssoftware auf dieser Maschine
neu installiert werden.
Einschränkungen
– Die neuen Maschinentypen unterstützen Smart-Pin-Support nicht.
