Stationssoftware 713.1 (R2 0-1) / Vers ionsbeschreibung Ausgabe 05/2020 19 4.8 Flexiblen Füllstand fü r Flächenma gazine a uswählen Kompatibler Modus: Komplett Im Dialog Füllstand ändern ist es möglich, den Füllst and ei…
Stationssoftware 713.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
18
Wenn der Barcode nicht gelesen werden kann, der Vakuum-Tooling-Typ unbekannt ist oder die
Informationen im Barcode nicht mit den in der Stationssoftware Konfiguration gespeicherten Daten
übereinstimmen, wird eine Fehlermeldung angezeigt:

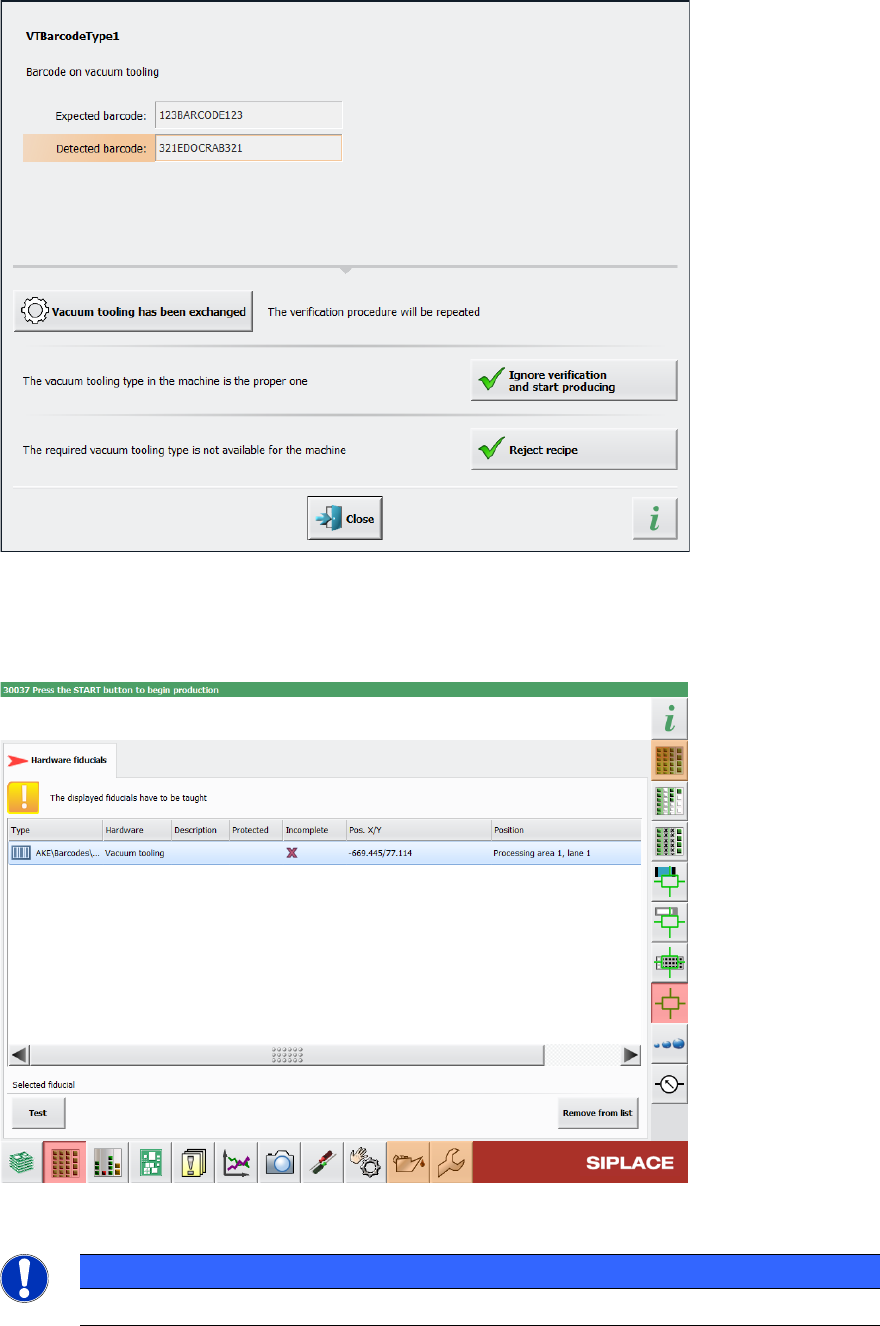

Abbildung 4-8: Angezeigte Fehlermeldung, wenn Barcodeinformationen nicht mit dem Los übereinstimmen
In den Ansicht Aktuelle Maschinenanforderungen für das Teachen in der Stations-GUI wurde
die Registerkarte Hardware-Marken hinzugefügt, die eine Liste der Hardware-Marken enthält, die
geteacht werden müssen. Diese Registerkarte enthält auch die Barcodes für Vakuum-Toolings.
Abbildung 4-9: Liste der Vakuum-Tooling-Barcodes, die geteacht werden müssen
HINWEIS
Die Position des Barcodes kann in der Stationssoftware nicht geändert werden.
Stationssoftware 713.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
19
4.8 Flexiblen Füllstand für Flächenmagazine auswählen
Kompatibler Modus: Komplett
Im Dialog Füllstand ändern ist es möglich, den Füllstand eines Flächenmagazins flexibler zu
definieren. Sie können entweder die Anzahl der Bauelemente im Flächenmagazin im Feld
Füllstand eingeben oder einen Abholbereich mit der Option Einfachklick-Verhalten oder der
Option Auswahlrechteck-Verhalten definieren. Eine detaillierte Beschreibung zur Verwendung
der verschiedenen Optionen finden Sie in der Online-Hilfe.

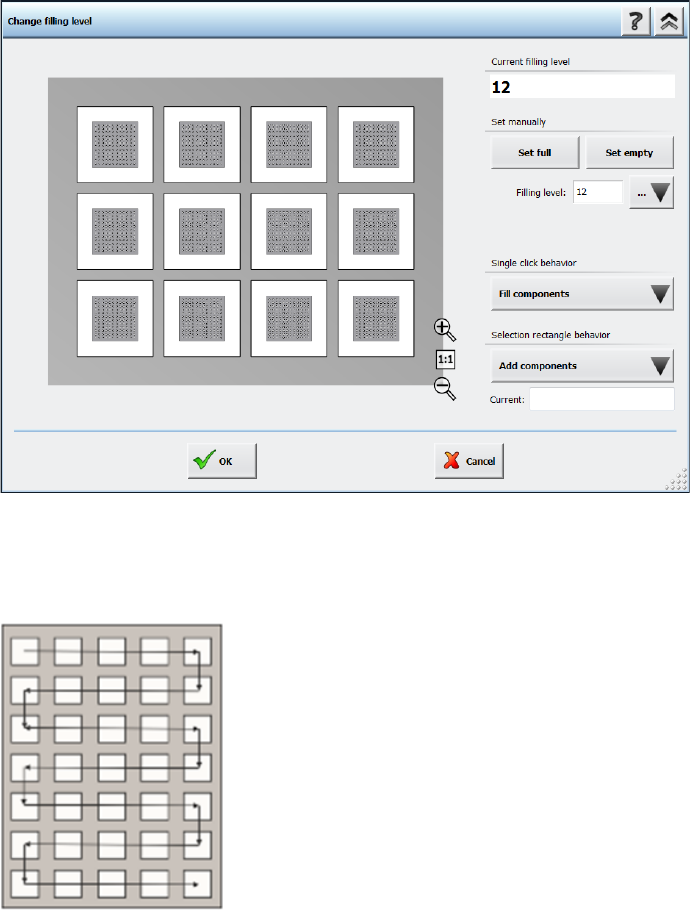

Abbildung 4-10: Auswahl des Füllstandes für Flächenmagazins
Die Abholreihenfolge für Bauelemente ist festgelegt und bewegt sich, abhängig von der
ausgewählten Anzahl von Bauelemente, in mäandernden Weise vom oberen linken Fach zum
unteren rechten Fach, wie in der folgenden Abbildung dargestellt:
Abbildung 4-11: Abholreihenfolge für Bauelemente in einem Flächenmagazin
Stationssoftware 713.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
20
5 Leistungsmerkmale der Stationssoftware-Version
713.0
5.1 SIPLACE SX V3 unterstützt
Der SIPLACE SX V3 Bestückautomat wird unterstützt.
5.2 Smart-Pin-Support für TX V2 – Erweiterungen
Der Smart-Pin-Support für die TX V2 wurde um die im Folgenden beschriebenen Funktionen
erweitert.
Nutzung von teilweise erreichbaren Pipettenmagazinen
Kompatibler Modus: Komplett
Für die Bestückköpfe CPP und C&P20 P / P2 wurde jeweils ein neues Pipettenmagazin mit 20
Garagen eingeführt:
– Pipettenmagazine für CPP Bestückkopf: Magazin 20xx, Artikelnummer [03135469-xx]
– Pipettenmagazin für C&P20 P / P2 Bestückkopf: Magazin 40xx, Artikelnummer [03218226-xx]
Wenn die TX V2 mit Smart-Pin-Support konfiguriert wurde, können nicht alle Garagen in diesen
Pipettenmagazinen vom Bestückkopf erreicht werden. Um zu vermeiden, dass das gesamte
Pipettenmagazin blockiert wird, werden nur die Garagen außer Reichweite blockiert und
entsprechend gekennzeichnet. Alle erreichbaren Garagen können verwendet werden.
Pipettenmagazine, die nur teilweise erreichbar sind, werden mit einem zusätzlichen "XX" nach dem
Magazintyp-Namen im Magazine konfigurieren Dialog gekennzeichnet.

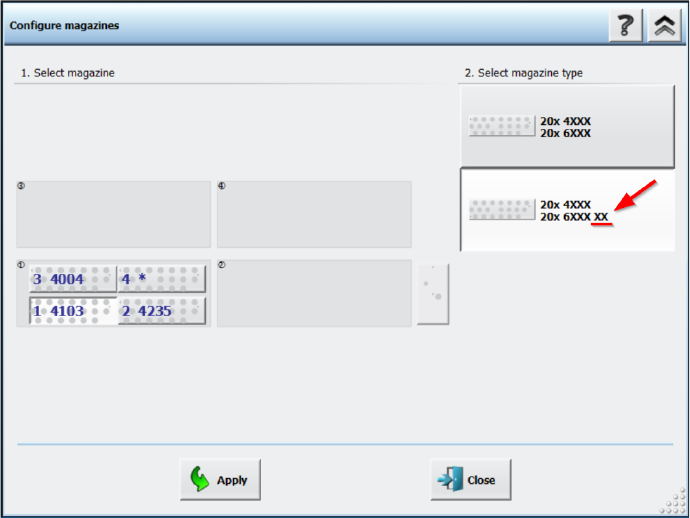

Abbildung 5-1: Teilweise erreichbare Pipettenmagazine im Magazine konfigurieren Dialog
