Stationssoftware 713.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
13
4.4 Scan Anforderung Dialog – Erweiterungen
Kompatibler Modus: Komplett
Beim Durchführen einer Scan Anforderung für einen Förderer ist es möglich, im Dialog Scan
Anforderung zwischen Fördererfächern zu wechseln.
Nachdem Sie am Förderer auf die Schaltfläche für die Scan Anforderung geklickt oder eine Scan
Anforderung im ASM Setup Center gestartet haben, wird der Dialog Scan Anforderung in der
Stations-GUI geöffnet. In diesem Dialog können Sie zwischen Fördererfächern navigieren, indem
Sie auf die Pfeiltasten neben der Fachnummer klicken.
Abbildung 4-3: Schaltflächen zum Navigieren zwischen Fächern im Dialog Scan Anforderung
Zur leichteren Sichtbarkeit wurde die Nummer des aktuell ausgewählten Fördererfachs zusätzlich
hervorgehoben. Die Fachnummer wird nun mit einem größeren Schriftgrad in einem eigenen Feld
angezeigt und blinkt.
Einschränkungen
– Die Funktion wird nur für die folgenden Förderertypen mit mehreren Fächern oder Gurtkanälen
unterstützt:
– Smartfeeder 2x8mm Xi Splice, Artikelnummer [00141499-xx]
– Smartfeeder 2x8mm Xi, Artikelnummer [00141479-xx]
Stationssoftware 713.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
14
4.5 Wartungsstatus überwachen und protokollieren
Zur Verbesserung der Maschinenverfügbarkeit und um ungeplanten Maschinenausfällen
vorzubeugen, werden Hardwarekomponenten wie die Führungswagen, Führungsschienen und
Loslager überwacht und bei Erreichen deren Lebensdauer eine Fehlermeldung an der Station
ausgegeben.

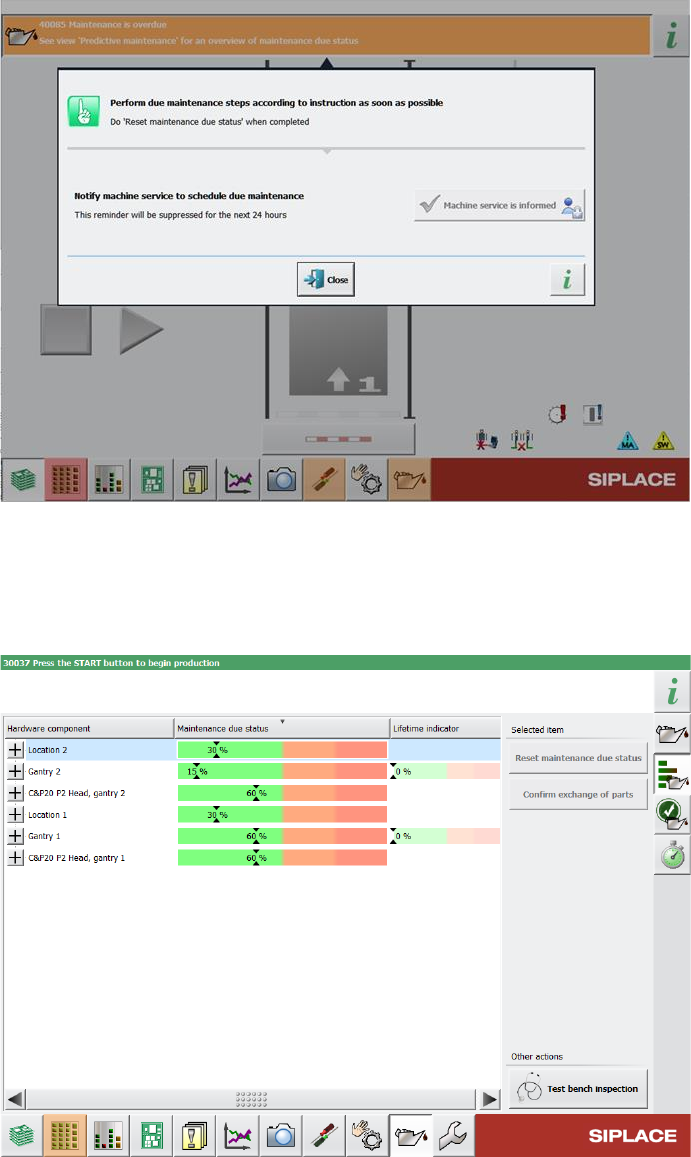

Abbildung 4-4: Fehlermeldung für Wartungsstatus
Darüber hinaus ist die Statusleiste zur Überwachung des Wartungsstatus von
Hardwarekomponenten nun in verschiedene Farbabschnitte unterteilt. Wenn bestimmte
Schwellwerte überschritten werden, wechselt der Wartungsstatus in der Fortschrittsleiste in eine
andere Farbe.
Abbildung 4-5: Beispiel für Wartungsstatus, angegeben in verschiedenen Farben
Weitere Informationen entnehmen Sie bitte der Technischen Information zum Wartungsstatus an
SIPLACE Maschinen, Artikelnummer [TI2020-03D06].
Stationssoftware 713.1 (R20-1) / Versionsbeschreibung Ausgabe 05/2020
15
4.6 Rekalibrierungen aller SIPLACE Stationen entlang der Linie
synchronisieren
Kompatibler Modus: Versteckt
Der Rekalibrierungsvorgang kann nun für alle SIPLACE Stationen entlang der Linie synchronisiert
werden, um die gesamte Stillstandszeit dieser Produktionslinie zu minimieren. Eine SIPLACE
Station in der Linie übernimmt dabei die Rolle der "Masterstation". Wenn auf einer mit der
Masterstation verbundenen Stationen eine Rekalibrierung ausgelöst wird, werden alle anderen
erreichbaren SIPLACE Stationen entlang der Linie veranlasst, den gleichen
Rekalibrierungsvorgang wie die Masterstation zu starten.
Wenn eine Nicht-Master-SIPLACE Station nicht erreicht werden kann, wenn die synchronisierte
Rekalibrierung ausgelöst wird, z. B. weil sie zu diesem Zeitpunkt offline ist, erfolgt die
Rekalibrierung nicht synchronisiert. Wenn eine Station veranlasst wird während der Produktion
eine synchronisierte Rekalibrierung zu starten, stoppt die Station die Produktion und startet den
Rekalibrierungsvorgang. Wenn die Station veranlasst wird eine synchronisierte Rekalibrierung zu
starten, während sie bereits rekalibriert wird, wird der ausgelöste Rekalibrierungsvorgang zur
Auftragswarteschlange für Rekalibrierungen hinzugefügt, d. h. der Rekalibrierungsvorgang wird
nach Abschluss des aktuellen Rekalibrierungsvorgangs durchgeführt. Wenn während des aktuell
ausgeführten Rekalibrierungsvorgangs an der Station bereits eine von der Masterstation
ausgelöste Rekalibrierung durchgeführt wurde, wird diese nicht zur Auftragswarteschlange für
Rekalibrierungen hinzugefügt. Wenn die Station veranlasst wird eine synchronisierte
Rekalibrierung zu starten, während sie angehalten wird, z. B. durch einen Bediener oder aufgrund
eines Fehlers, wird der Rekalibrierungsvorgang zur Auftragswarteschlange für Rekalibrierungen
hinzugefügt und nach dem Neustart der Station durchgeführt.
In den Einstellungen Maschinenumgebung in der Stations-GUI können Sie sich Informationen zur
synchronisierten Rekalibrierung im Bereich Nachkalibrierungen auf Linienebene auf der rechten
Seite ansehen. Je nachdem, welche Rolle die Station während der synchronisierten Rekalibrierung
hat, werden unterschiedliche Informationen angezeigt.
An der Masterstation wird nur die Option Nachkalibrierungen synchronisieren angezeigt. Wenn
die Option aktiviert ist, wird die Rekalibrierung entlang der Linie synchronisiert. Wenn die Option
deaktiviert ist, rekalibrieren alle Maschinen unabhängig voneinander.
HINWEIS
Die Option Nachkalibrierungen synchronisieren kann nur an der Masterstation
aktiviert oder deaktiviert werden.
