3-39
3
5. 6 개월

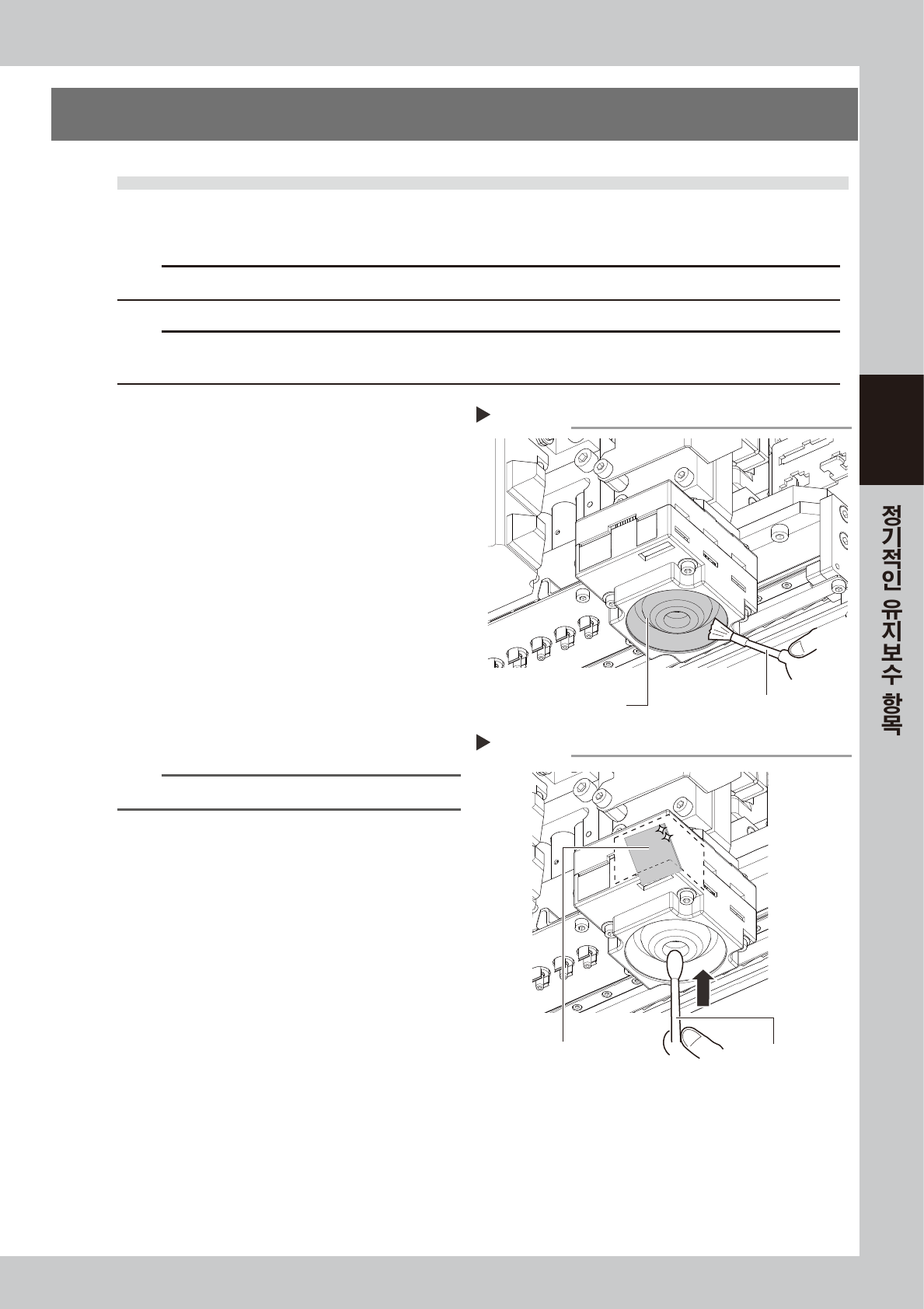

5.1 피듀셜 카메라의 청소
피듀셜 마크 인식 카메라는 , 헤드유닛의 우측에 장착되어 있습니다. ( 좌측 카메라는 옵션 )
먼지 등으로 인해 조명 유닛이 더러워질 경우가 있으므로 , 정기적으로 청소하실 것을 권장합니다.
c
주의
청소시에 카메라 각 부에 강한 힘을 주지 않도록 주의하여 주십시오 . 카메라의 광축 조정에 오류가 생길 수 있습니다 .
c
주의
조명 등의 트러블이나 문제가 발생한 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장해 드릴
수 없습니다 .
1
헤드 유닛을 이동합니다 .
e
1.
손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차 사양의 경우에는 , 대차를 탈착합니다 .
4. 헤드 유닛을 앞쪽으로 이동시킵니다 .
2
조명 부분을 청소합니다 .
블로워 브러시를 사용해서 조명 부분의 먼지를
제거해 주십시오 .
57337-L2-00
3
반사판을 청소합니다 .
면봉에 렌즈 클리너를 조금 묻혀서 우측 그림의
반사판 부분을 닦아 주십시오 .
57338-L2- 00
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
피듀셜 카메라 조명
블로워 브러시로 먼지 털어내기
Step 2
블로워 브러시
렌즈 클리너를 적신 면봉
반사판의 청소
Step 3
반사판
3-40
3

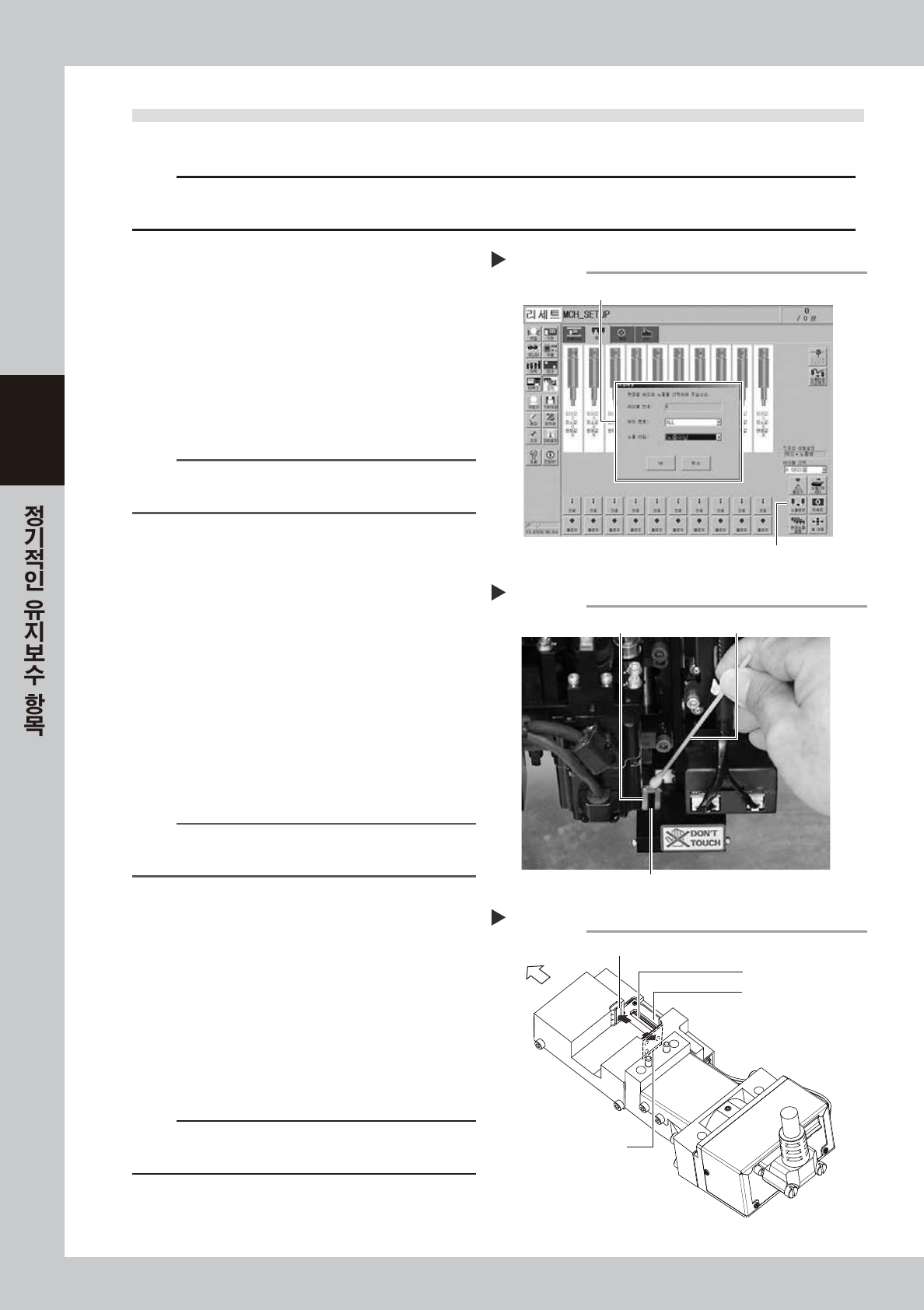

5.2 스캔 카메라 조명의 청소
스캔 카메라의 조명 확산판 및 프리즘이 더러워질 경우가 있으므로 , 정기적으로 청소해 주십시오 .
c
주의
청소시에는 , 카메라 각 부에 강한힘을 가하지 않도록 주의해 주십시오 . 카메라 내부에는 글래스 부품을 사용하고 있으므로 파손
될 우려가 있습니다 .
1
모든 헤드로 부터 노즐을 탈착합니다 .
1. 노즐 스테이션을 겸비하고 있을 경우에는 ,
「장치」 - 「헤드」화면의 [ 노즐변경 ] 버튼을
누릅니다 .
2. 「노즐변경」화면에서 , 헤드번호「ALL」, 노즐
타입「노즐수납」을 선택합니다 .
3. [OK] 버튼을 누르면 , 모든 헤드의 노즐이
노즐 스테이션에 수납됩니다 .
58309-L2-00
n
요점
노즐 스테이션이 없을 경우는 , 장비의 안전 커버를 열고
손으로 노즐을 탈착해 주십시오 .
2
헤드 유닛을 앞쪽으로 이동시킵니다 .
e
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
3
스캔 카메라를 이동합니다 .
1. 모든 헤드 ( 노즐 홀더부 ) 를 손으로 상승단
까지 올립니다 .
2. 스캔 카메라를 R 축 모터의 오른쪽까지 이동시
킵니다 . 이때 무리한 힘을 가하지 않도록 해
주십시오 .
n
요점
싱글 피듀셜 카메라 사양의 경우, 스캔 카메라를 좌측으로
이동하면 , 작업하기가 수월합니다.
4
확산판과 프리즘을 닦습니다 .
1. 메인조명 확산판의 상면 및 프리즘면의 더러움
을 면봉으로 닦습니다 . 프리즘면은 좁으므로 ,
면봉 등의 선단을 길게 뽑아 꼬아서 가볍게 닦
아 주십시오 .
2. 사이드뷰 조명 확산판과 프리즘을 면봉으로 닦
습니다 . 프리즘면은 정면에서는 보이지 않으므
로 손거울 등을 사용해 주십시오 .
57341-L2- 00
57342-L2-00
c
주의
용제를 사용하면 프리즘의 표면처리가 벗겨지거나 , 확산판이
변색될 가능성이 있으므로 , 사용하지 마십시오 .
5
노즐을 원상태로 장착합니다 .
노즐을 손으로 탈착했을 경우에는 , 탈착한 헤드의
원위치에 되돌려 주십시오 .
노즐수납
Step 1
[노즐변경] 버튼
헤드번호 :「ALL」, 노즐타입 :「노즐수납」을 선택
조명확산판과 프리즘의 청소
Step 4
조명확산판
프리즘
면봉
조명확산판과 프리즘의 청소부위
메인용 확산판
사이드뷰용 확산판
사이드뷰용 프리즘
장비정면
메인용 프리즘
Step 4
3-41
3

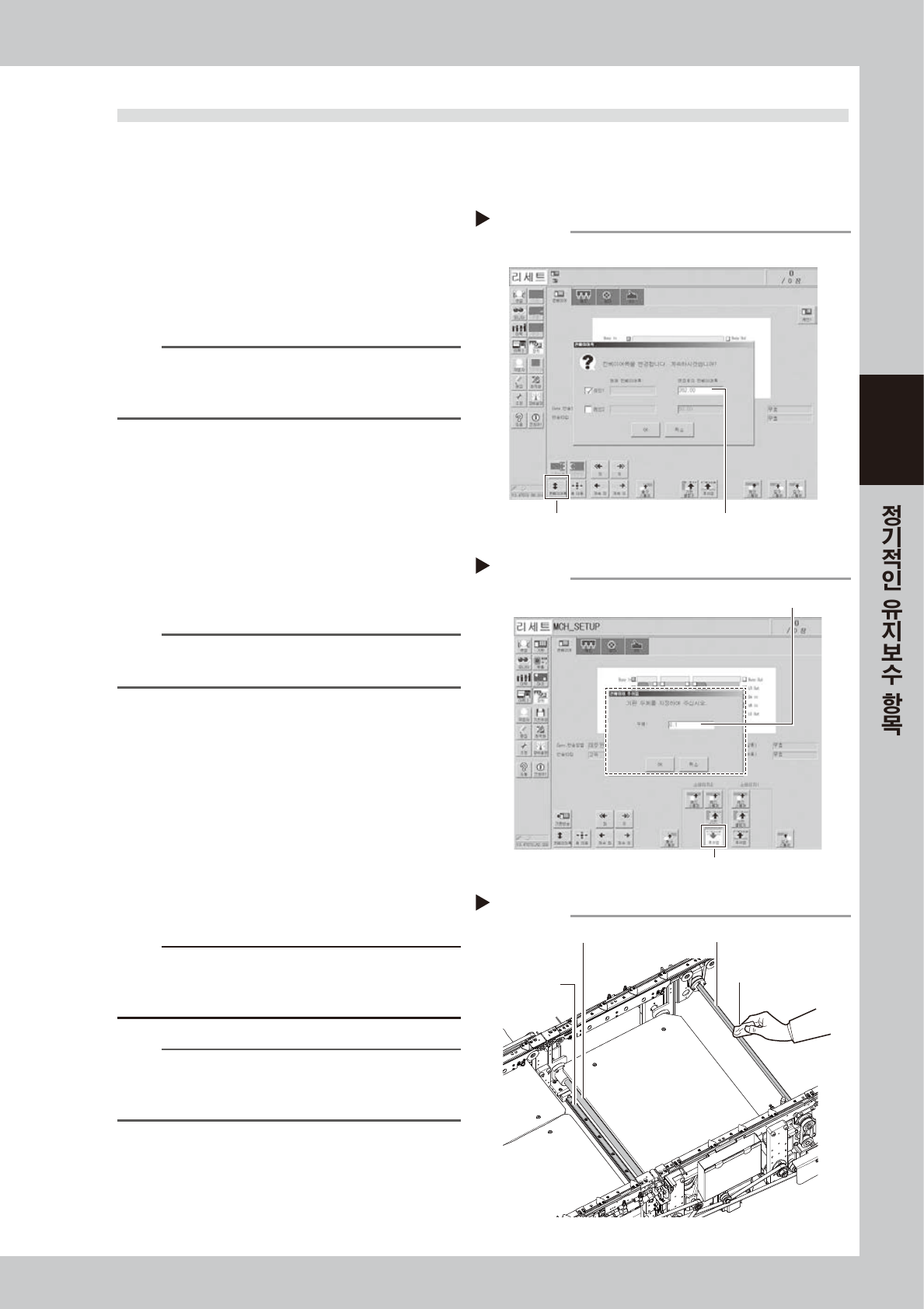

5.3 W 축의 청소와 급유
6 개월을 기준으로 W 축의 볼스크류 가이드 6 각 스플라인의 청소와 급유를 실시할 필요가 있습니다.
급유개소에 관해서는「제 5 장 급유개소 일람」을 참조해 주십시오 . 또한 , 듀얼 스테이지 W2 축 (U 축 ) 의 급유
에 대해서는 , 본 장 전술의「4.7 U 축 (W2 축 ) 의 청소와 급유 ( 듀얼 스테이지 )」를 참조해 주십시오 .
1
컨베이어폭을 최대폭으로 설정합니다 .
[ 컨베이어폭 ] 버튼을 누르면 ,「컨베이어폭」변경
화면이 표시됩니다 . 장비 사양의 최대폭을 입력하
고 [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58317-L2-0 0
참고
싱글레인 및 듀얼 스테이지의 컨베이어 최대폭은 460mm
이며 , 듀얼레인 사양의 경우는 , 한쪽 레인의 컨베이어 최대폭
이 382mm 입니다. 레인 1에 382mm 를 입력해 주십시오 .
2
듀얼 스테이지는 스테이지 2 를 상승
시킵니다 .
1. 스테이지 2 의 [ 푸쉬업 ] 버튼을 눌러서 ,
「컨베이어 푸쉬업」화면을 표시합니다 .
2. 「두께」란에「0.1mm」를 입력하고 , [OK]
버튼을 눌러 주십시오 . 스테이지 2 가 상승합
니다 .
58318-L2- 00
n
요점
스테이지 2 를 상승시키면 , W3 축의 볼스크류 및 가이드에
접근하기가 수월합니다 .
e
3
W2 축의 각부를 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
4. 먼지가 나지 않는 종이 와이퍼 등으로 , W 축
의 볼스크류 , 가이드 , 6 각 스플라인 전체의
오래된 구리스나 더러움을 닦아냅니다 .
57339-L2-00
c
주의
청소 작업시에는 , 볼스크류의 리드 홈과 가이드 레일의 홈
부분도 정성껏 닦아 주십시오 . 또한 이물질의 발생 여부도
확인합니다 .
n
요점
청소할 볼스크류와 가이드 및 6 각 스플라인의 수량은 장비의
사양에 따라 다릅니다.「제 5 장 급유개소 일람」을 참조해 주
십시오 .
컨베이어 폭의 변경
Step 1
[컨베이어폭] 버튼 컨베이어 최대폭을 입력
<듀얼레인 사양>
Step 2
푸쉬업 기판두께 입력
[푸쉬업] 버튼
「0.1mm」 를 입력
W축 각부의 청소
Step 3
가이드
종이 와이퍼
6각 스플라인
볼스크류
