3-12
3
3. 2 개월
3.1 X 축 , Y 축의 청소와 급유
X 축, Y 축의 청소와 급유방법에 대하여 설명합니다. 급유개소와 급유형태에 관해서는 ,「제 5 장 급유개소 일람」
을 참조해 주십시오 . 그리고 , 구리스 건과 지정 구리스 (NSL) 를 준비해 주십시오 .
c
주의
작업을 실행할 경우에는 , 부품의 분실이나 Y 축 리니어부에 부품 등이 진입하는 것을 막기 위해 사걱건을 깔아 주십시오 .
c
주의
구리스의 사용에 관해서는 ,「안전의 길잡이」및 제 1 장「2.2.2 급유 툴
•
구리스」의 취급에 관한 주의사항을 읽어 주십시오 .
c
주의
각 축의 볼스크류 및 가이드에서 이상한 소리가 발생할 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해
청소는 보장해 드릴 수 없습니다 .
3.1.1 X 축 볼스크류의 청소와 급유
이 작업은 장비의 전후에서 실시합니다.
e
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
3. 대차 사양의 경우는 , 대차를 탈착합니다 .
4. 사각건을 Y 축 가이드부와 푸쉬업 플레이트 위
에 깔아 둡니다 .
2
구리스 비산방지 커버를 분리합니다 .
X 축의 구리스 비산방지 커버를 분리하여 주십시
오.
1. 십자 드라이버로 구리스 비산방지 커버 좌측의
고정 나사를 분리합니다 .
2. 헤드유닛을 좌측 끝까지 이동시키고 , 십자 드
라이버로 구리스 비산방지 커버 우측의 고정
나사를 분리합니다 .
3. 구리스 비산방지 커버를 우측으로 당겨서 탈착
합니다 .
57310 -L2 - 00
참고
비산방지 커버에 접근하기 힘들 경우에는 , 발판 등을 준비해
서 작업해 주십시오 .
참고
구리스 비산방지 커버를 장착할 때는 , 상기의 반대순으로
작업해 주십시오 .
X축 구리스 비산방지 커버의 분리
십자 드라이버
사각건
비산방지 커버
Step 2
3-13
3
3
볼스크류부를 청소합니다 .
1. 이동핸들을 잡고 , 헤드 유닛을 한쪽으로 이동
시킵니다 .
2. 볼스크류 전체를 먼지가 나지 않는 종이 와이
퍼 ( 크린룸용 ) 로 오래된 구리스와 더러움을
닦습니다 .
3. 헤드 유닛을 반대쪽으로 이동시켜서 , 반대쪽
의 볼스크류도 닦습니다 .
57311- L 2- 00
n
요점
청소 작업시에는 볼스크류의 리드홈 부분도 정성껏 닦아 주십
시오 . 또한 , 이물질이 없는지 확인하여 주십시오 .
4
구리스를 주입합니다 .
구리스건에 표준노즐을 세팅해서 , 구리스 니플
(X 축 모터의 반대쪽에 있는 ) 로부터 지정 구리스
(NSL) 를 주입하여 주십시오 .
57312-L2-00
n
요점
다음의 동작을 반복해서 , 새로운 구리스가 틈새로부터 스며
나올 정도로 주입해 주십시오 .
•구리스 주입
•손으로 축을 가볍게 움직인다
5
여분의 구리스를 닦아냅니다 .
1. 이동핸들을 잡고 헤드 유닛을 한쪽으로 이동시
킵니다 .
2. 볼스크류 및 너트 단면에 남아 있는 구리스를
닦아냅니다 .
3. 축을 반대쪽으로 이동시켜서 , 반대쪽의 볼스
크류 및 너트 단면에 남아 있는 구리스도 닦아
주십시오 .
57357-L2-00
6
워밍업 운전을 합니다 .
1. 깔아둔 사각건을 제거합니다 .
2. 비산방지 커버를 원상태로 장착합니다 .
3. 장비의 안전 커버를 닫고 , 비상정지를 해제합
니다 . 대차 사양의 경우 , 대차를 세팅합니다 .
4. 워밍업 화면을 표시해서 , 8 분정도 워밍업을
해 주십시오 .
7
구리스의 상태를 확인합니다 .
e
1. 워밍업 정지후 , 비상정지 버튼을 누르고 장비
의 안전 커버를 오픈합니다 . 대차 사양의 경우
는 , 대차를 탈착합니다 .
2. 비산방지 커버를 탈착합니다 .
3. 볼스크류 및 볼스크류의 측면에 고여 있는
구리스를 닦아냅니다 .
4. 비산방지 커버를 장착힙니다 .
c
주의
최종적으로 구리스의 고임이 없어질 때까지 Step6~7 의
작업을 반복해 주십시오 . 구리스가 남아 있는 상태로 생산을
하면 구리스가 튀어서 생산에 영향을 미칠 경우가 있습니다 .
X축 볼 스크류의 청소
Step 3
종이 와이퍼
X축 볼 스크류의 구리스 주입
Step 4
X축 볼 스크류부의 구리스 니플
구리스 닦아내기
Step 5
고여있는 구리스를 닦아낸다

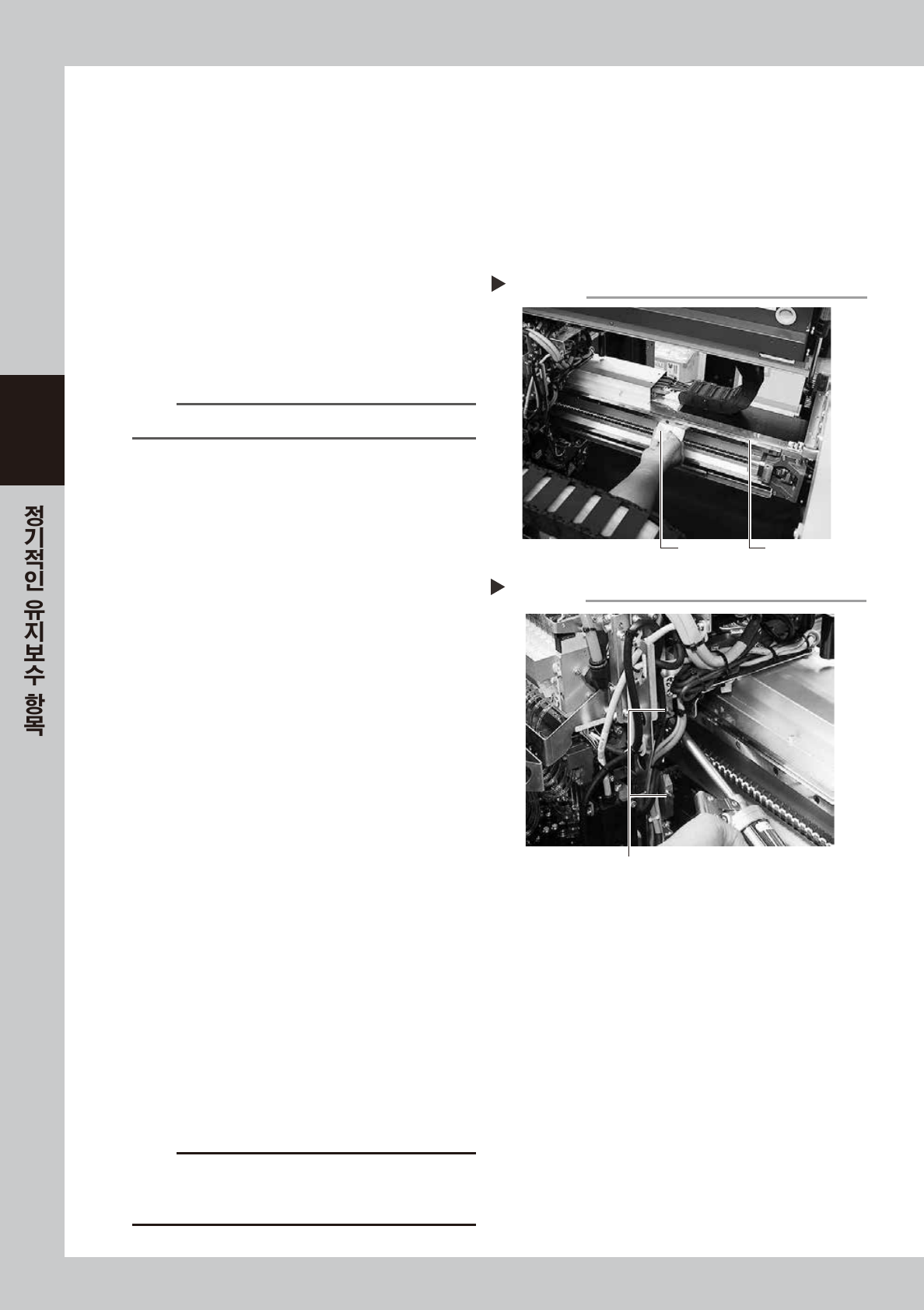

3-14
3
3.1.2 X 축 가이드의 청소와 급유
e
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전 커버를 오픈합니다 .
3. 대차 사양의 경우는 , 대차를 탈착합니다 .
4. 사각건을 Y 축 리니어부와 푸쉬업 플레이트 위에 깔아 둡니다 .
2
가이드를 청소합니다 .
1. 헤드 유닛을 한쪽으로 이동시키고 , 가이드
전체를 먼지가 나지 않는 종이 와이퍼 ( 크린룸
용 ) 로 닦습니다 .
2. 그 다음에 , 헤드 유닛을 반대쪽으로 이동시켜
서 , 반대쪽의 가이드도 닦습니다 .
57313 -L2- 00
n
요점
가이드 레일의 이동홈 부분도 정성껏 닦아 주십시오 .
3
구리스를 주입합니다 .
구리스건을 사용해서 , X 축 가이드용 구리스 니플
( 합계 4 군데 ) 로부터 지정 구리스 (NSL) 를 주입
합니다 .
1. 구리스 건에 표준노즐을 세팅해서 X 축 모터쪽
의 2 군데에 급유합니다 .
2. 구리스 건의 노즐을 굽은 타입으로 바꿔 끼워
서 반대쪽의 2 군데에 급유합니다 .
57314 -L2- 00
4
구리스를 스며들게 합니다 .
손으로 헤드 유닛을 수차례 좌우로 움직여서 ,
가이드에 구리스를 스며들게 합니다 .
5
여분의 구리스를 닦아냅니다 .
가이드 양단부의 여분의 구리스를 닦아 주십시오 .
6
재차 구리스를 주입합니다 .
Step3~5 의 작업을 추가로 두차례 정도 반복해
주십시오 . 구리스가 가이드 전체에 도포되어 있는
지 육안으로 확인합니다 .
7
워밍업 운전을 합니다 .
1. 깔아둔 사각건을 제거합니다 .
2. 장비의 안전 커버를 닫고 , 비상정지를 해제합
니다 . 대차 사양의 경우 , 대차를 세팅합니다 .
3. 워밍업 화면을 표시해서 , 8 분정도 워밍업을
실시합니다 .
8
구리스의 상태를 확인합니다 .
e
1. 워밍업 정지후 , 비상정지 버튼을 누르고 장비
의 안전 커버를 오픈합니다 . 대차 사양의 경우
는 , 대차를 탈착합니다 .
2. 가이드 및 가이드 단면에 고여있는 구리스를
닦아냅니다 .
c
주의
최종적으로 구리스의 고임이 없어질 때까지 Step7~8 의
작업을 반복해 주십시오 . 구리스가 남아 있는 상태로 생산을
하면 구리스가 튀어서 생산에 영향을 미칠 경우가 있습니다 .
X축 가이드의 청소
Step 2
가이드레일종이 와이퍼
X축 가이드의 구리스 주입
Step 3
구리스 니플 (표준노즐：모터쪽）
