1.2.2 노즐 선단부의 청소
노즐 선단의 다소의 더러움은, 동봉되어 있는「노즐선단 클리닝 테이프」로 제거할 수가 있습니다.
초음파 세척기( 옵션 ) 가 있을 경우에는 , 초음파 세척기로 노즐을 세정한 후에 , 노즐선단 클리닝 테이프를 사용
하면 더욱 효과적입니다.
다음과 같이 초음파 세척기와 노즐선단 클리닝 테이프를 사용해서 노즐 선단부를 청소하는 방법에 대해서 설명
합니다 .
c
주의
클리닝 테이프는 , 폐사가 권장하는 클리닝 테이프 (TAPE, CLEANER-KGT-M8895-00X) 만 사용하십시오 .
다른 테이프는 점착 부분이 노즐에 부착되어서 실장불량을 일으킬 우려가 있습니다 .
n
요점
클리닝 테이프의 사용 방법에 관한 상세한 내용은, 테이프에 동봉되어 있는 설명서를 참조해 주십시오 .
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 ,
[ 노즐 STN 셔터 ] 버튼으로 노즐 스테이션의
셔터를 열어서 노즐을 탈착해 주십시오 .
2
노즐을 청소합니다 .
에어블로우 툴 ( 옵션 ) 로 노즐의 스프링부와 에어
경로내의 먼지 등을 제거합니다 .
57365-L2-00
3
초음파 세척기로 노즐을 세정합니다 .
1. 초음파 세척기내의 용기 ( 비커 등 ) 에 노즐을
넣습니다 .
2. 용기에 노즐이 충분히 잠길때 까지 IPA 를
넣습니다 .
3. 초음파 세척기에 물을 넣습니다 .
4. 초음파 세척을 10 분정도 실행합니다 .
57366-L2-00
n
요점
Type304A 노즐이나 Type307A 노즐 등을 초음파 세척기로
세정할 때에는 , O 링을 분리하고 노즐 자체만 세정해 주십시
오.
4
에어 블로우를 합니다 .
1. 초음파 세척기에서 노즐을 뺍니다 .
2. 노즐 전체를 에어 불로우해서 IPA 를 제거합니
다 . 노즐의 스프링부와 에어 경로는 중점적으
로 블로우 해 주십시오 .
에어 블로우
Step 2, 4
에어블로우 툴 (옵션)
■ 노즐 에어경로의 블로우
■ 노즐 스프링부의 블로우
초음파 세척기
Step 3
초음파 세척기
비커
물을 넣는다
IPA를 넣는다
3-5
3
5
노즐 선단을 클리닝합니다 .
노즐선단 클리닝 테이프의 점착면에 노즐의 선단
을 수직으로 수차례 부착시켜서 더러움을 제거합
니다 .
57367-L2-00
c
c
주의
노즐을 테이프에 부착시킨 상태에서 , 노즐을 돌리거나 기울
리면 테이프의 점착면이 노즐에 부착될 우려가 있습니다 .
6
노즐 스프링부에 급유합니다 .
전술의「1. 2.1 노즐 스프링의 청소와 급유」를
참조해서 노즐의 스프링부에 급유해 주십시오 .
7
노즐을 헤드에 되돌립니다 .
탈착한 노즐을 헤드의 원위치에 되돌려 주십시오 .
n
요점
노즐 스테이션에서 노즐을 탈착한 경우에는 , 노즐 스테이션의
수납 위치에 되돌려 주십시오 .
노즐선단 클리닝 테이프
Step 5
노즐선단 클리닝 테이프
점착면
노즐을 수직으로 부착시킨다
3-6
3

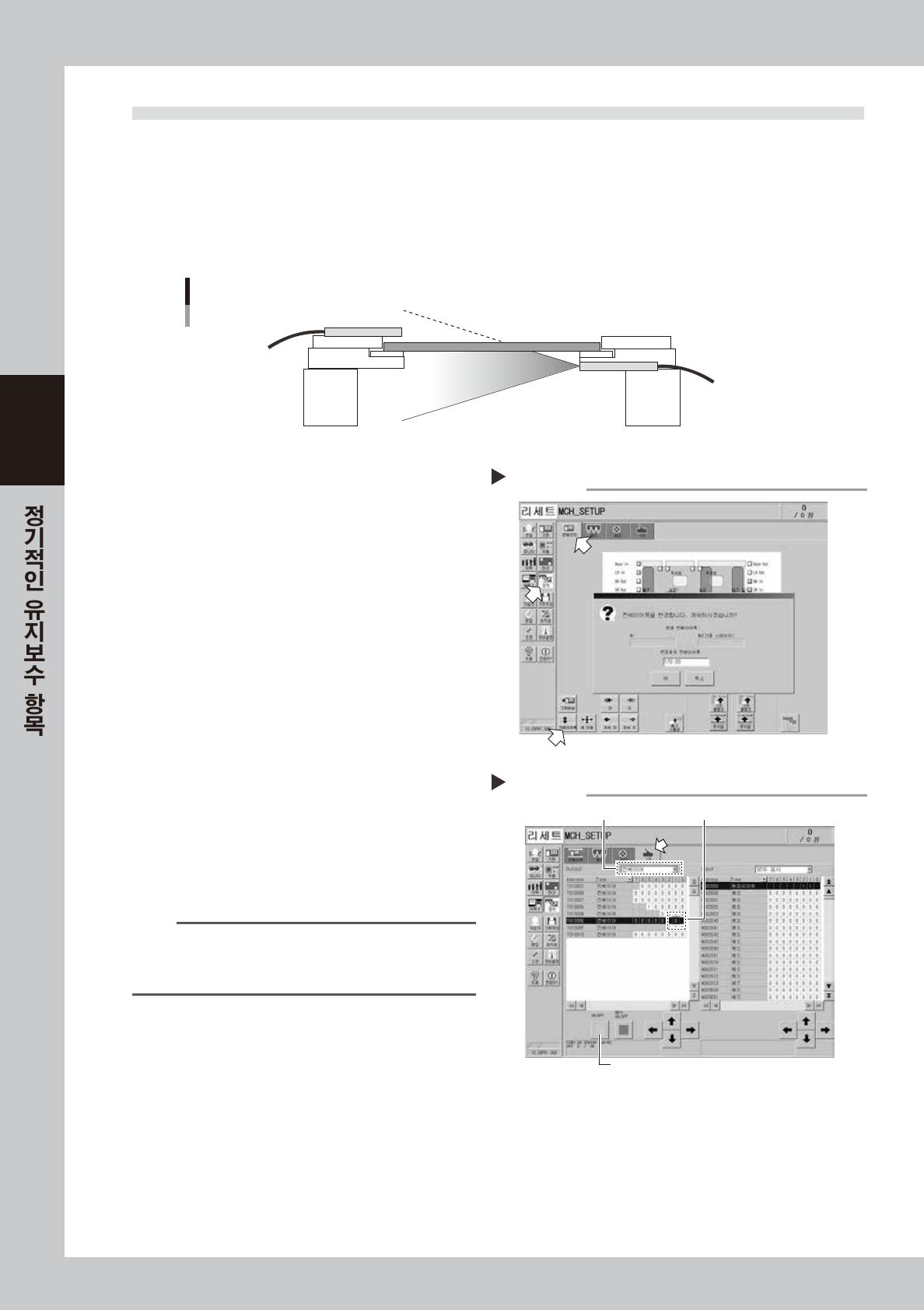

1.3 컨베이어 센서의 상태와 동작확인
본 장비에서는 컨베이어 센서로서 투과형 파이버 센서를 사용하고 있습니다. 컨베이어 폭이 바뀌면 , 투광 - 수광
센서간의 거리가 바뀌므로 , 센서의 수광상태도 변하게 됩니다.
본 장비에는 컨베이어 폭을 변경했을 때의 센서 수광상태를 기억해서 자동적으로 센서의 경계값이 변경되는
「컨베이어 센서 튜닝」기능이 있습니다.
따라서 , 정기적으로 컨베이어 폭을 변경함으로서, 컨베이어 센서 및 컨베이어 센서 튜닝 동작이 정확하게
동작되는지 확인할 수가 있습니다.
컨베이어 센서의 상태, 동작확인
투광
수광
57305-L2-10
1
「장치」-「컨베이어」탭을 선택합니다 .
2
컨베이어 폭을 변경합니다 .
[ 컨베이어 폭 ] 버튼을 누르고 , 변경할 컨베이어
폭을 입력한 후 , [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
3
에러발생 유무를 확인합니다 .
컨베이어폭을 변경했을때 , 에러 메시지가 표시되
지 않으면 , 컨베이어 센서는 정상적으로 동작하고
있으므로 , 다른 조정은 불필요합니다 .
에러 메시지가 표시되었을 경우에는 , Step4 이후
의 순서에 따라서 컨베이어 센서 튜닝을 실시해
주십시오 .
58300-L2-00
4
컨베이어 센서 튜닝을 실시합니다 .
1. [ 장치 ]-「I/O」화면을 표시합니다 .
2. 출력모니터 (Output) 의 드롭다운 리스트에서
「컨베이어」를 선택합니다 .
3. 「컨베이어 센서 튜닝」(T01000E-1) 을 선택
합니다 .
n
요점
듀얼 레인의 경우,
레인 1: 「T01000E-1」
레인 2 :「T01000E-3」에 대응하고 있습니다 .
4. [ON/OFF] 버튼으로 0(OFF) → 1(ON) →
0(OFF) 로 전환해서, 자동튜닝을 실행합니다 .
58301-L2-00
5
센서의 상태를 확인합니다 .
컨베이어 폭을 재차 변경해서 , 에러 메시지가 표시되지 않음을 확인해 주십시오 .
6
센서의 주변을 확인합니다 .
조정을 해도 여전히 , 에러 메시지가 표시될 경우는 , 센서 주변의 수광상태가 나쁘거나 , 센서 ( 엠프 ) 의
고장 또는 , 파이버가 꺽여있을 가능성이 있습니다 . 우선 , 센서부의 더러움이나 먼지를 제거한 후에 ,
다시 컨베이어 튜닝을 실시해 주십시오 .
컨베이어 센서의 확인
Step 1-3
컨베이어 센서의 튜닝
2
3
4
Step 4
