3-1
3
1. 매주
여기에서는 , 매주 실행하는 점검과 청소 방법을 중심으로 설명합니다 .
1.1 노즐의 점검
노즐의 탄성력(복원력 ) 불량이나 노즐 판스프링의 불량은 흡착에러의 원인이 됩니다. 이를 방지하기 위해
각 노즐의 점검과 청소를 실시해 주십시오 .
1.1.1 노즐 탄성력의 확인
다음과 같이 노즐 선단의 탄성력을 확인합니다. 노즐의 선단을 눌러봐서 정상으로 돌아오면 문제가 없습니다만 ,
복귀 동작이 나쁘면 흡착에러와 인식에러 등이 발생합니다.
c
주의
노즐의 선단을 눌러서 확인할 때에는 , 너무 세게 누르지 마십시오 . 1mm 정도 눌러서 원상태로 돌아오면 문제없습니다 .

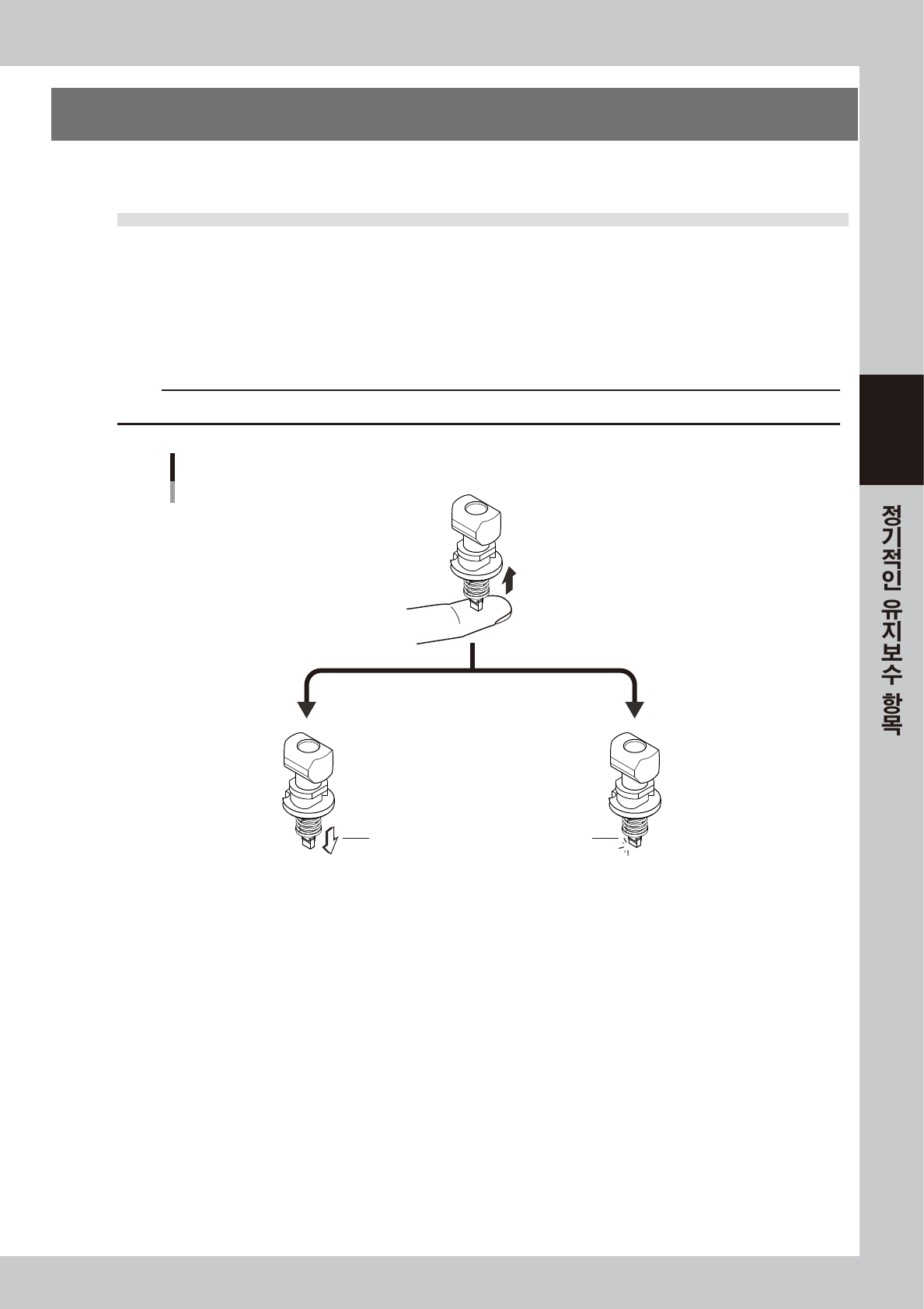

노즐의 탄성력 확인
Type302A 노즐의 예
노즐 선단을 손가락으로 누른다
제자리로 돌아온다 복귀동작이 나쁘다
복귀되지 않는다
OK NG
57300-L2-00
3-2
3
1.1.2 노즐 판스프링의 상태확인
노즐 판스프링의 유지력이 안정되지 않으면 , 흡착, 인식 , 탑재 모두에 악영향이 미칩니다.
다음과 같이 노즐 판스프링의 노즐 유지상태를 정기적으로 점검해 주십시오 .
■ 노즐 판스프링의 점검 포인트
노즐 홀더로부터 노즐을 탈착시켜서 , 다음 항목을 점검하여 주십시오 .
•
노즐 유지력이 충분할 것 .
•
판스프링과 노즐과의 틈새가 없을 것 .
•
노즐 판스프링이 변형되지 않았을 것 .
•
판스프링의 노즐 탈착부가 마모되지 않았을 것 .
•
장착나사가 느슨하지 않을 것 .

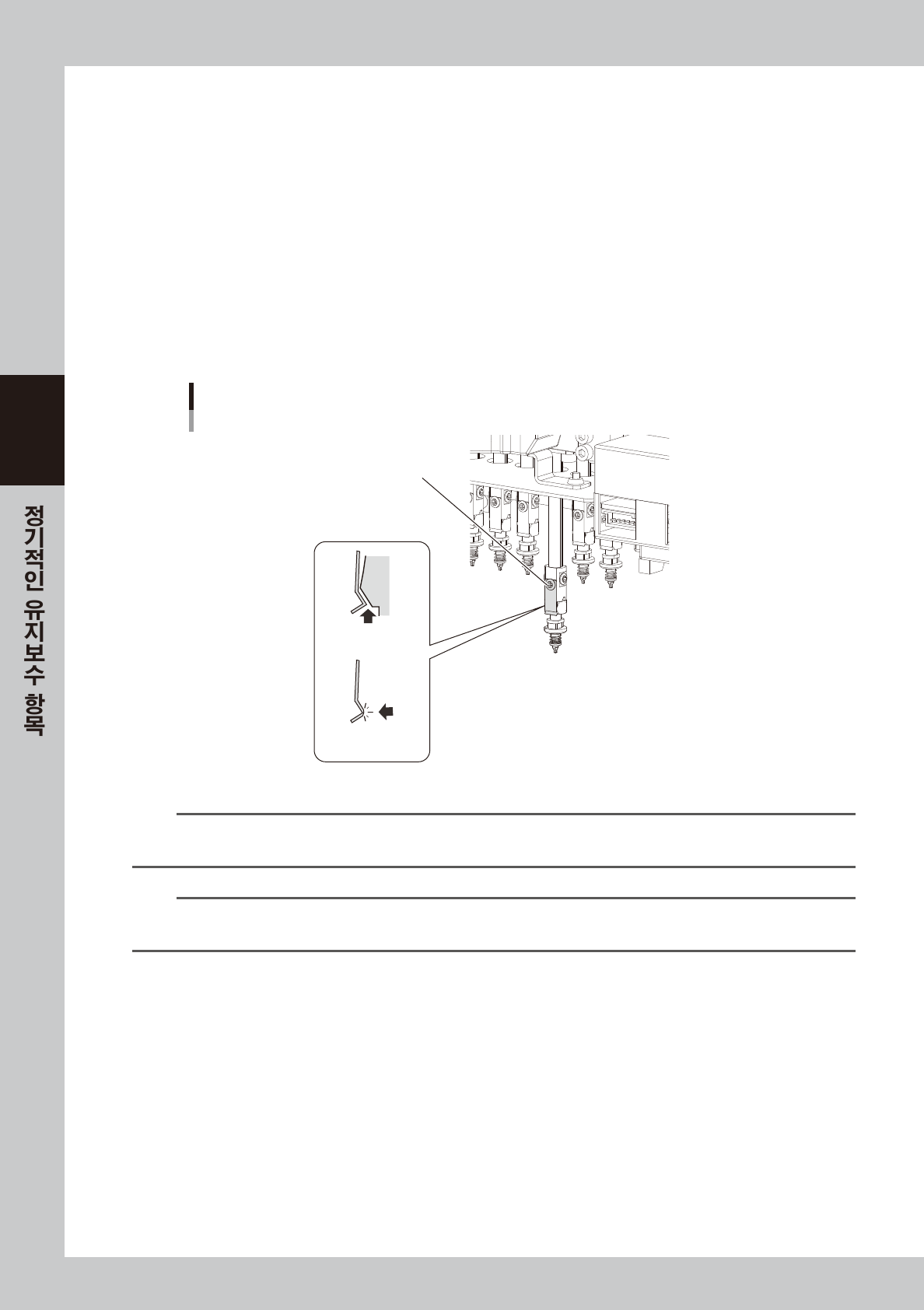

노즐 판스프링의 확인
장착나사가 느슨하지 않을 것
틈새가 없을 것
마모되지 않았을 것
57301-L2-10
n
요점
상기의 점검 포인트에 해당되는 부분이 있을 경우는 , 제 6 장「2. 노즐 판스프링의 교환」 을 참조해서 판스프링을 교환해 주십시오 .
교환할 경우에는 , 반드시 한 쌍으로 부품 교환을 해 주십시오 .
n
요점
노즐은 탈착한 헤드에 되돌려 주십시오 .
노즐 스테이션을 겸비하고 있을 경우, 탈착한 노즐은 반드시 원위치에 수납해 주십시오 .
