3.4 라벨부착 위치

장비를 정확하고 안전하게 사용하기 위해서, 본체 각부에는 경고표시 라벨이 부착되어 있습니다.

이 경고표시 내용을 준수하여 주십시오 .

또한 , 이 항목에서 나타내고 있는 라벨 이외의 안전상의 주의 사항에 관해서는 ,「1. 안전에 대해서」를 참조해

주십시오 .

요점

장치의 전원접속에 관해서는 , 메인터넌스 메뉴얼 또는 사용자 메뉴얼의 부록에 기재되어 있는「전원 접속 부」를 참조해 주십시오 .

요점

기종에 따라 다소 라벨의 내용 및 부착위치가 다릅니다만 , 기본적으로 아래에 표시한 부위에 부착되어 있습니다.

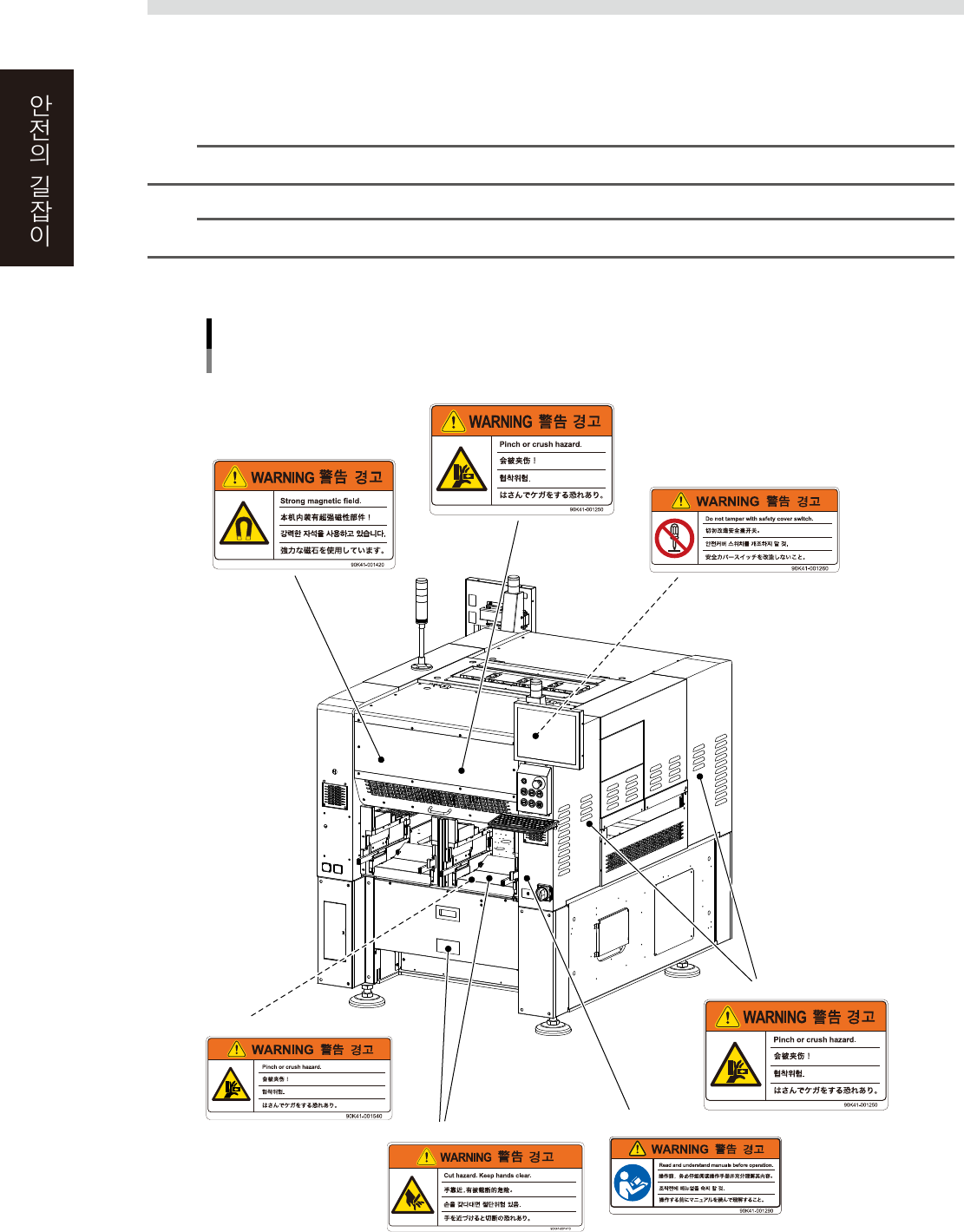

■ 라벨부착 위치 (YS24)

경고표시 라벨

정면 1

■ 개폐커버 내부(전후)

■ 컨베이어 개구부(전후, 좌우)

■ 커터부

■ 개폐커버(전후)

■ 메인스위치

■ 커터 내부

97201-L2-10

xxix

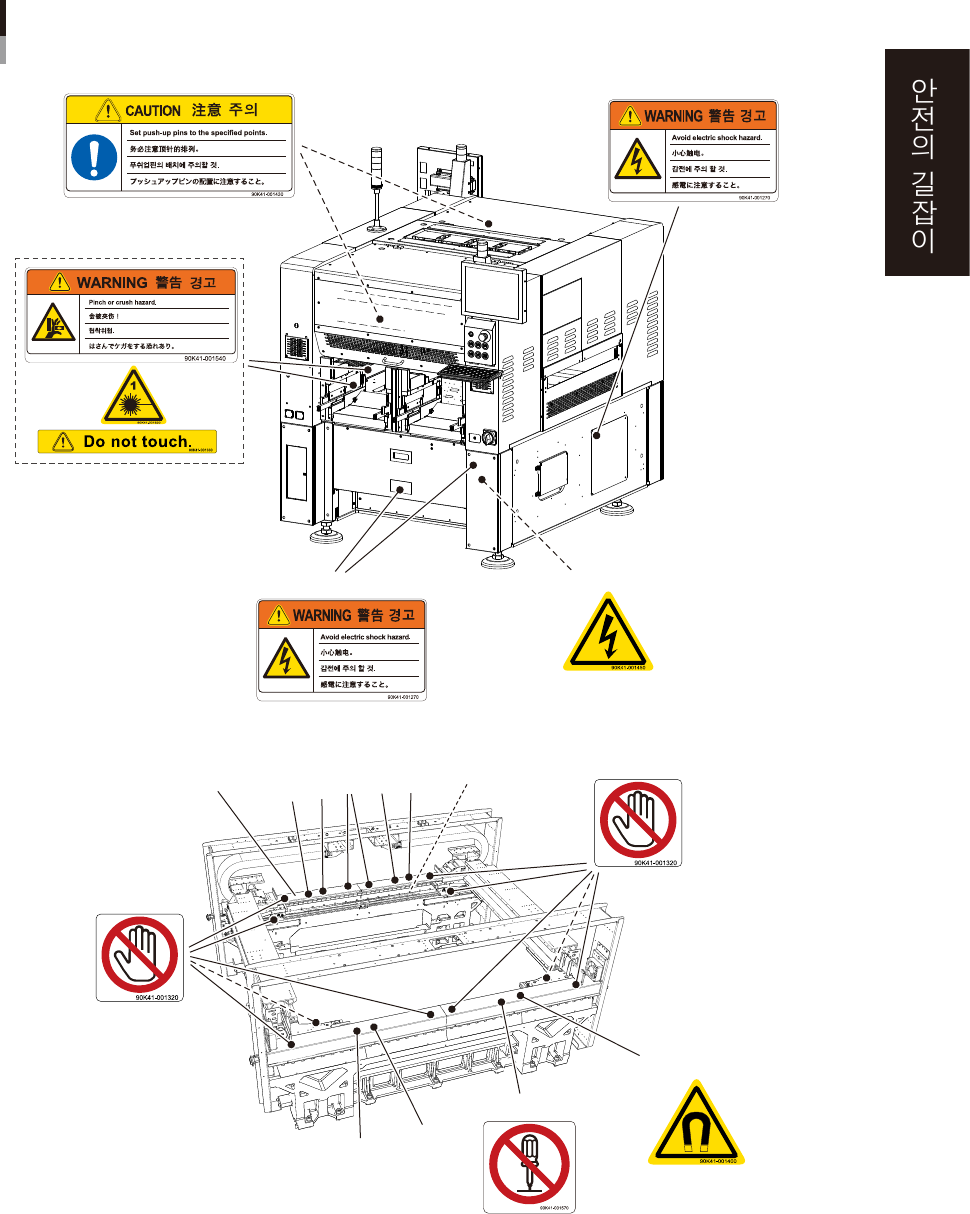

■ 라벨부착 위치

경고표시 라벨

정면 2

■ 피더세팅부 (전후 각 2군데)

■ X축 프레임부 (전후)

■ Y축 리니어 스케일부

■ 하부 패널부 (전후)

2. 분해금지

1. 손대지마

■ 패널 내부

■ 측면 (좌후)

3. 강자계 주의

리니어 커버

리니어 모터

97202-L2-10

xxx

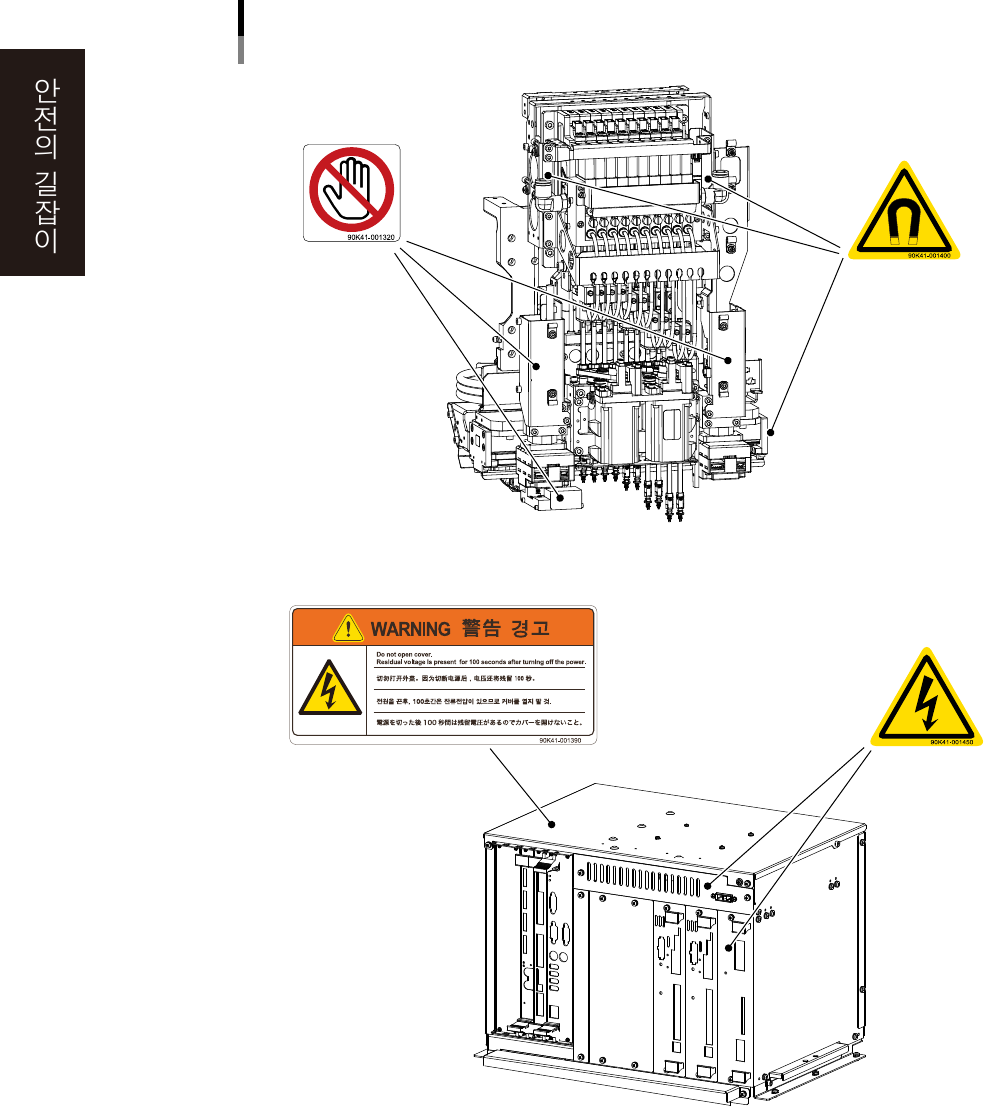

■ 라벨부착 위치

경고표시 라벨

■ 헤드부

■ 카메라 유니트

■ SC축 리니어 스케일부

■ 컨트롤러

■ 컨트롤러 상면

■ 컨트롤러 정면 패널부

97203-L2-20
