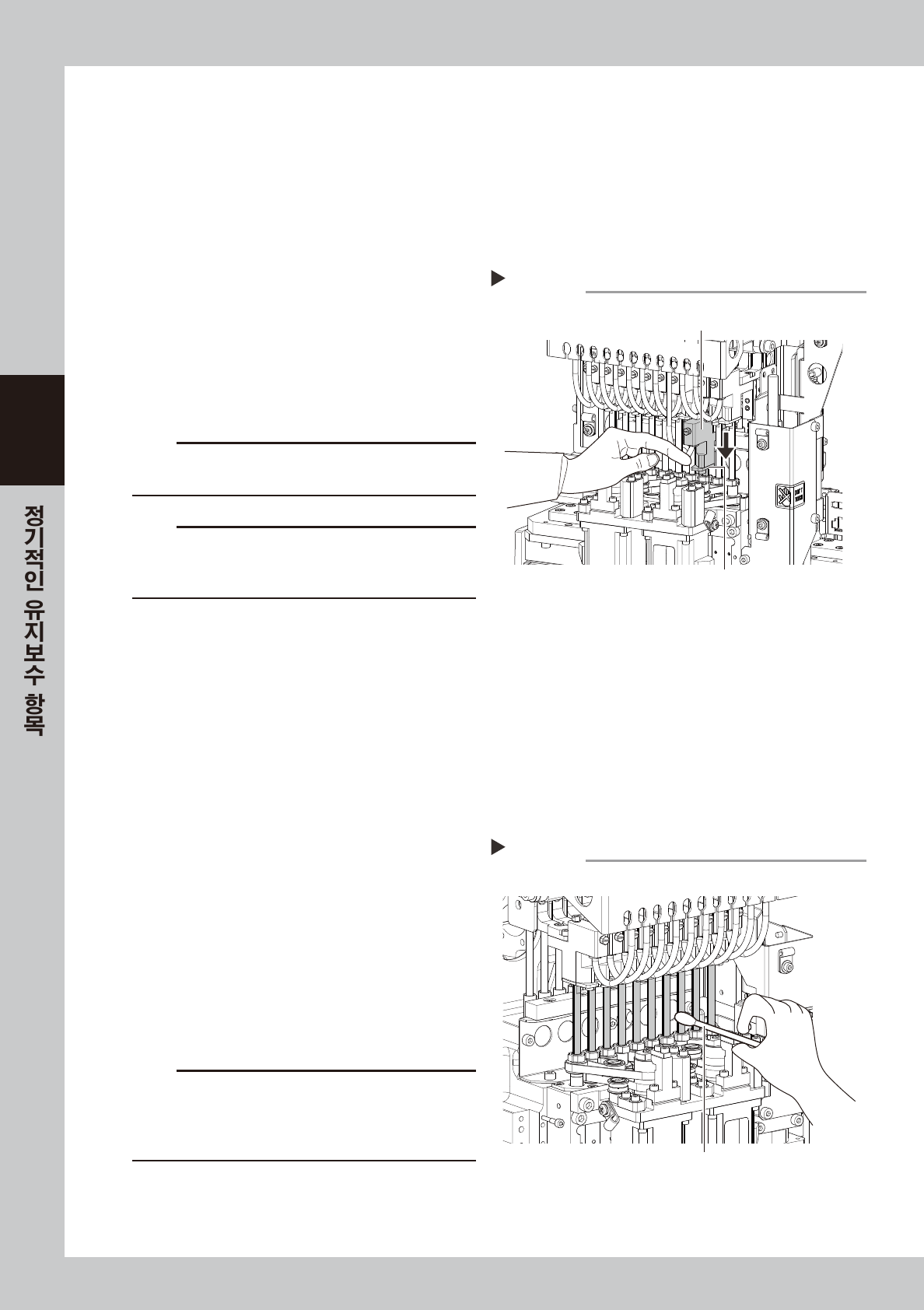

4.4.3 스플라인 샤프트의 Z 축 동작확인
다음과 같이 스플라인 샤프트 Z 축의 동작확인 방법에 대해서 설명합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 Z 축을 상하로 동작
시킵니다 .
스플라인 샤프트 Z 축의 조인트 블록 하부를
손가락으로 내립니다 . 손을 떼면 원위치로 되돌아
갑니다 . 다른 스플라인 샤프트와 비교해서 , 무게
나 움직임 , 이음의 발생 여부를 확인해 주십시오 .
57329-L2-00
c
주의
샤프트 부분을 만지면 , 표면에 구리스가 없어져서 녹이 생길
우려가 있으므로 , 주의해 주십시오 .
c
주의
스플라인 샤프트에 이상이 있는 상태에서의 장비운전은 ,
치명적인 트러블을 초래할 가능성이 있으므로 운전을 중지
하고 판매 대리점 또는 야마하로 연락해 주십시오 .
4.4.4 스플라인 샤프트 주변의 확인과 청소
다음과 같이 스플라인 샤프트 주변의 확인과 청소를 실시합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 주변을 육안으로
확인합니다 .
스플라인 샤프트에 더러움이나 이물질의 부착
여부를 확인해 주십시오 .
3
스플라인 샤프트를 청소합니다 .
이물질이나 더러움이 부착되어 있을 경우에는 ,
먼지가 나지 않는 종이 와이퍼나 면봉 등으로 ,
스플라인 샤프트를 닦습니다 .
57369-L2-00
c
주의
스플라인 샤프트의 표면에 구리스가 없어지면 , 표면에 녹이
생길 우려가 있으므로 , 구리스는 완전히 제거하지 마십시오 .
단 , 상기의 청소작업으로 인해 구리스가 제거되었을 경우는 ,
후술을 참조해서 구리스를 도포해 주십시오 .
Ｚ축의 동작
Step 2
이 부위를 손으로 내린다
조인트 블록
스플라인 샤프트의 청소
면봉
Step 3
3-33
3
4.4.5 스플라인 샤프트의 급유 ( 필요시에만 )
n
요점
스플라인 샤프트 (Z 축 ) 는 , 기본적으로 급유할 필요가 없습니다. 단 , 맨손으로 만지거나 용제 등이 샤프트에 튀어서 표면의 구리
스가 없어지면 녹이 생길 우려가 있으므로 , 필요에 따라 녹을 방지하는 목적으로 지정 구리스 (NSL) 를 엷게 도포해 주십시오 .
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트를 청소합니다 .
먼지가 나지 않는 종이 와이퍼와 면봉으로 , 스플
라인 샤프트를 닦습니다 .
57370-L2- 0 0
3
스플라인 샤프트에 구리스를 도포합니
다.
보호장갑을 낀 손에 지정 구리스(NSL)를 묻혀서,
샤프트 부분의 표면에 골고루 엷게 도포해 주십시
오.
57371-L2- 00
4
구리스를 닦아냅니다 .
1. 손으로 스플라인 샤프트를 수차례 상하로
동작시킵니다 .
2. 먼지가 나지 않는 종이 와이퍼나 면봉 등으로
샤프트의 상하단에 고여있는 여분의 구리스를
닦아 주십시오 .
c
주의
구리스를 닦을 때에는 , 스플라인 샤프트 표면의 구리스가
완전히 제거되지 않도록 주의해 주십시오 .
스플라인 샤프트의 구리스 도포
Step 3
스플라인 샤프트
스플라인 샤프트의 청소
Step 2
면봉
3-34
3
4.5 SC 축 플렉스 케이블의 확인
SC 축 플렉스 케이블은, 스캔카메라 이동에 맞춰서 하네스가 늘어지지 않도록 케이블 자체에 강도를 가진
평형복합 케이블로 되어 있습니다. 하지만 장기간 사용하면 강도 구조체의 열화나 변형에 의해 처짐이 발생할
경우가 있습니다. 케이블에 처짐이 발생하면 , 가동부에 접촉해서 트러블의 원인이 될 가능성이 있습니다.
정기적으로 확인해서 , 케이블의 늘어짐이 눈에 띄기 시작하면 교환할 필요가 있습니다.
SC축 플렉스 케이블의 상태확인
<헤드부>
SC축부
스캔 카메라
플렉스 케이블
플렉스 케이블에
처짐이 없을 것
57330-L2-10
c
주의
SC 축 플렉스 케이블에 늘어짐이 발생했을 경우는 , 판매 대리점 또는 야마하로 연락해 주십시오 .
