1-5 1 명칭 부 품 명칭 부 품 번호 비고 컨베이어 벨트 (DS)* 스테이 지 1 W1 축 BE L T 1 , CONV EYOR K K E - M 912 7- 0 0 X L = 1 40 0mm 스테이 지 2 W2 축 BEL T , CO NVE Y OR K K E - M 919 R- 0 0 X L = 1 093mm 출구 W3 축 BEL T , CO NVE Y OR K K E - M 9 17…
1-4
1
■ 소모품 ( 옵션 구입품 )
소모품
옵션 구입품
컨베이어 벨트 (스테이지2용)
컨베이어 벨트 (출구용)
<듀얼 스테이지>
<듀얼 / 싱글 레인 공통>
컨베이어 벨트
(스테이지1용)
컨베이어 벨트
에어 필터
오일 미스트 필터
<에어 미스트/필터>
미스트 필터 엘리먼트
에어 필터 엘리먼트
57112-L2-10
1-5
1
명칭 부품 명칭 부품 번호 비고
컨베이어 벨트 (DS)*
스테이지 1 W1 축 BELT 1, CONVEYOR KKE-M9127-00X L=1400mm
스테이지 2 W2 축 BELT , CONVEYOR KKE-M919R-00X L=1093mm
출구 W3 축 BELT , CONVEYOR KKE-M917H- 00X L=662mm
스테이지 1 연장 W1 축 BELT , CONVEYOR KKE-M9127-50X L=1710 m m
출구연장 W3 축 BELT , CONVEYOR KKE-M917H-50X L= 9 3 2 m m
컨베이어 벨트
(DL, SL 공통 )*
표준 BELT 1, CONVEYOR KKT-M9127- 00X L=2 6 7 7 m m
연장 BELT 1, CONVEYOR KKT-M9127-50X L=3 2 5 5 m m
에어 필터 엘리먼트 FILTER ELEMENT KG7-M8501-40X 에어 필터용
미스트 필터 엘리먼트
MIST FILTER
ELEMENT
KV8-M8502-40X 오일 미스트 필터용
* DS : 듀얼 스테이지 , DL : 듀얼 레인 , SL : 싱글 레인
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품 번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용을 확인하여 주십시오 .
1-6
1

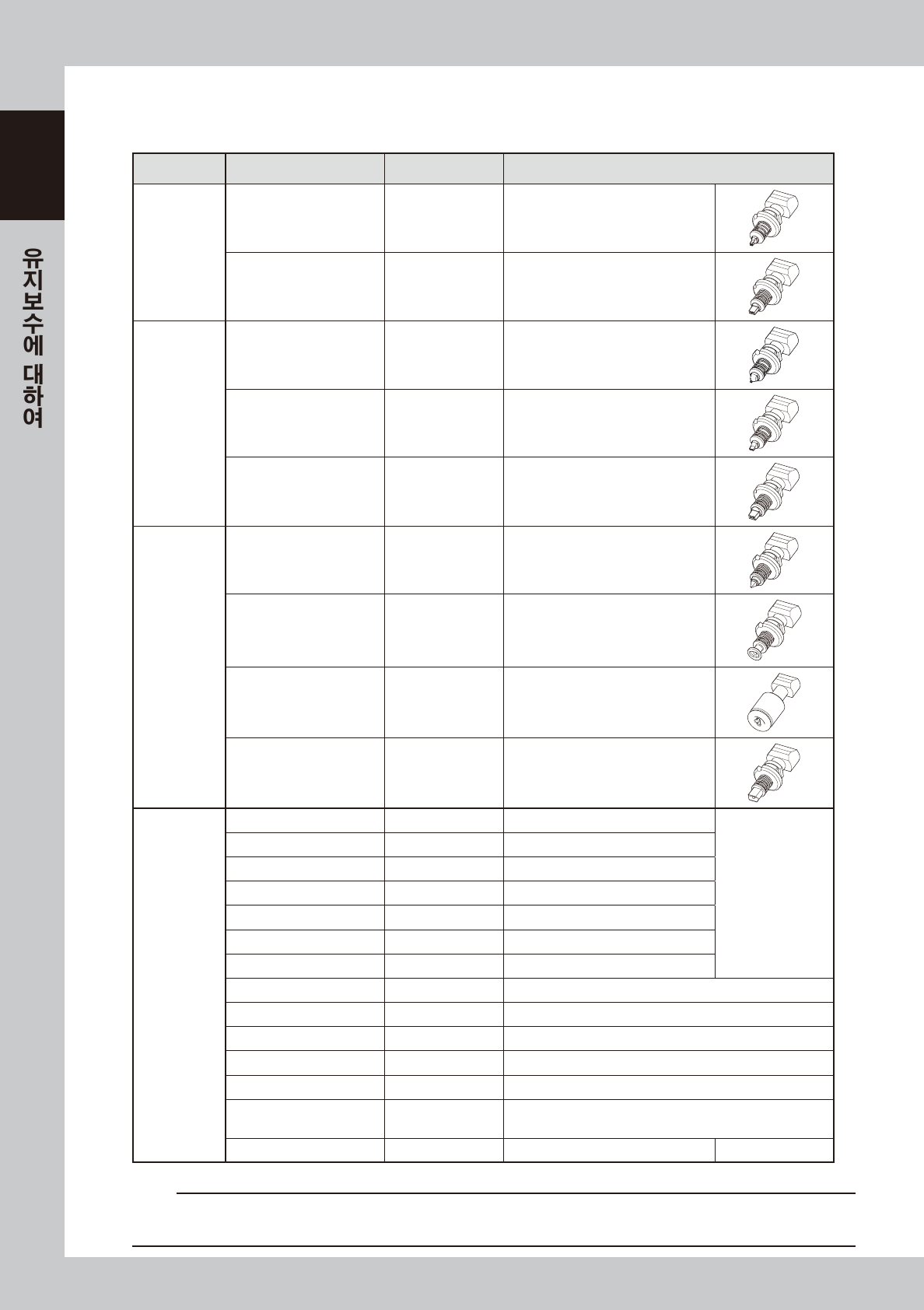

2.1.2 노즐
■ 소모품 ( 옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
표준
30X 계 노즐
NOZZLE 301A ASSY. KHN-M7710-A4X 0603~1005 사이즈의 부품
NOZZLE 302A ASSY. KHN-M7720-A3X 1608~3216 사이즈의 부품
협인접
30X 계 노즐
NOZZLE 311A ASSY. KHY-M7710-A4X 0603 전용
NOZZLE 312A ASSY. KHY-M7720-A3X 1005~1608 사이즈의 부품
NOZZLE 313A ASSY. KHY-M7730-A2X 2012~3225 사이즈의 부품
표준
・
협인접
공통 노즐
NOZZLE 310A ASSY. KHY-M77A0-A0X
0402 전용
*Type3010A, 3110A 도 동일노즐
NOZZLE 303A/314A AS. KHY-M7740-A0X 4532~7343 사이즈의 부품 , SOP
NOZZLE 304A/315A AS. KHY-M7750-A0X QFP, PLCC 등
NOZZLE 306A/317A AS. KHY-M7770-A0X 원통 형상 부품
노즐관련
기타
BODY, NOZZLE 310 KHY-M77A1- 0 0X 310A/3010A/3110A 용
노즐 선단부만
BODY, NOZZLE 311 KHY-M7711-03X 311A 용
BODY, NOZZLE 312 KHY-M7721-02X 312A 용
BODY, NOZZLE 313 KHY-M7731-02X 313A 용
BODY, NOZZLE 301 KHN-M7711-05X 301A 용
BODY, NOZZLE 302 KHN-M7721-04X 302A 용
BODY, NOZZLE 303/314 KHY-M7741-00X 303A/314A 용
BODY, NOZZLE 304/315 KHY-M7751-00X 304A/315A 용
BODY, NOZZLE 306/317 KHY-M7771-00X 306A/317A 용
SPRING KHN-M7713-00X 303A/314A, 306A/317A, 313A 용
SPRING KHN -M7713-10X 301A, 302A, 310A/3010A/3110A, 311A, 312A 용
PIN KHN-M7714-00X 301, 302, 303/314A, 306/317A, 312A, 313A 용
CLIP KHN-M7715-00X
301A, 302A, 303A/314A, 306A/317A,
310A/3010A/3110A, 311A, 312A, 313A 용
O-RING 90990-17J013 304/315A 용 오존 대책품
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품 번호는 예고없이 변경될 경우가 있으므로 , 주문시에는 반드시 최신 내용인지 대리점에 확인해 주십시오 .
