3-33
3

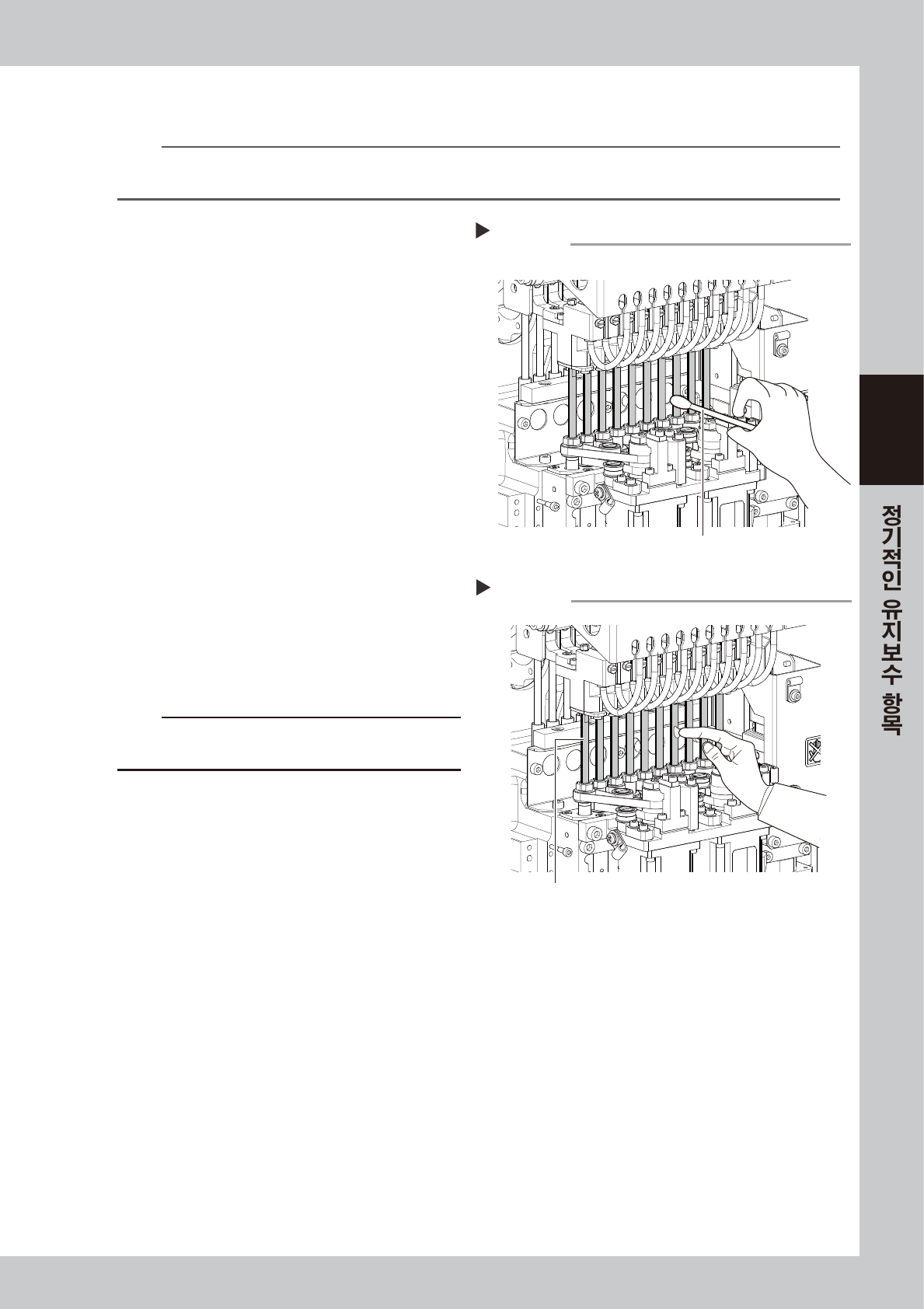

4.4.5 스플라인 샤프트의 급유 ( 필요시에만 )
n
요점
스플라인 샤프트 (Z 축 ) 는 , 기본적으로 급유할 필요가 없습니다. 단 , 맨손으로 만지거나 용제 등이 샤프트에 튀어서 표면의 구리
스가 없어지면 녹이 생길 우려가 있으므로 , 필요에 따라 녹을 방지하는 목적으로 지정 구리스 (NSL) 를 엷게 도포해 주십시오 .
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트를 청소합니다 .
먼지가 나지 않는 종이 와이퍼와 면봉으로 , 스플
라인 샤프트를 닦습니다 .
57370-L2- 0 0
3
스플라인 샤프트에 구리스를 도포합니
다.
보호장갑을 낀 손에 지정 구리스(NSL)를 묻혀서,
샤프트 부분의 표면에 골고루 엷게 도포해 주십시
오.
57371-L2- 00
4
구리스를 닦아냅니다 .
1. 손으로 스플라인 샤프트를 수차례 상하로
동작시킵니다 .
2. 먼지가 나지 않는 종이 와이퍼나 면봉 등으로
샤프트의 상하단에 고여있는 여분의 구리스를
닦아 주십시오 .
c
주의
구리스를 닦을 때에는 , 스플라인 샤프트 표면의 구리스가
완전히 제거되지 않도록 주의해 주십시오 .
스플라인 샤프트의 구리스 도포
Step 3
스플라인 샤프트
스플라인 샤프트의 청소
Step 2
면봉
3-34
3

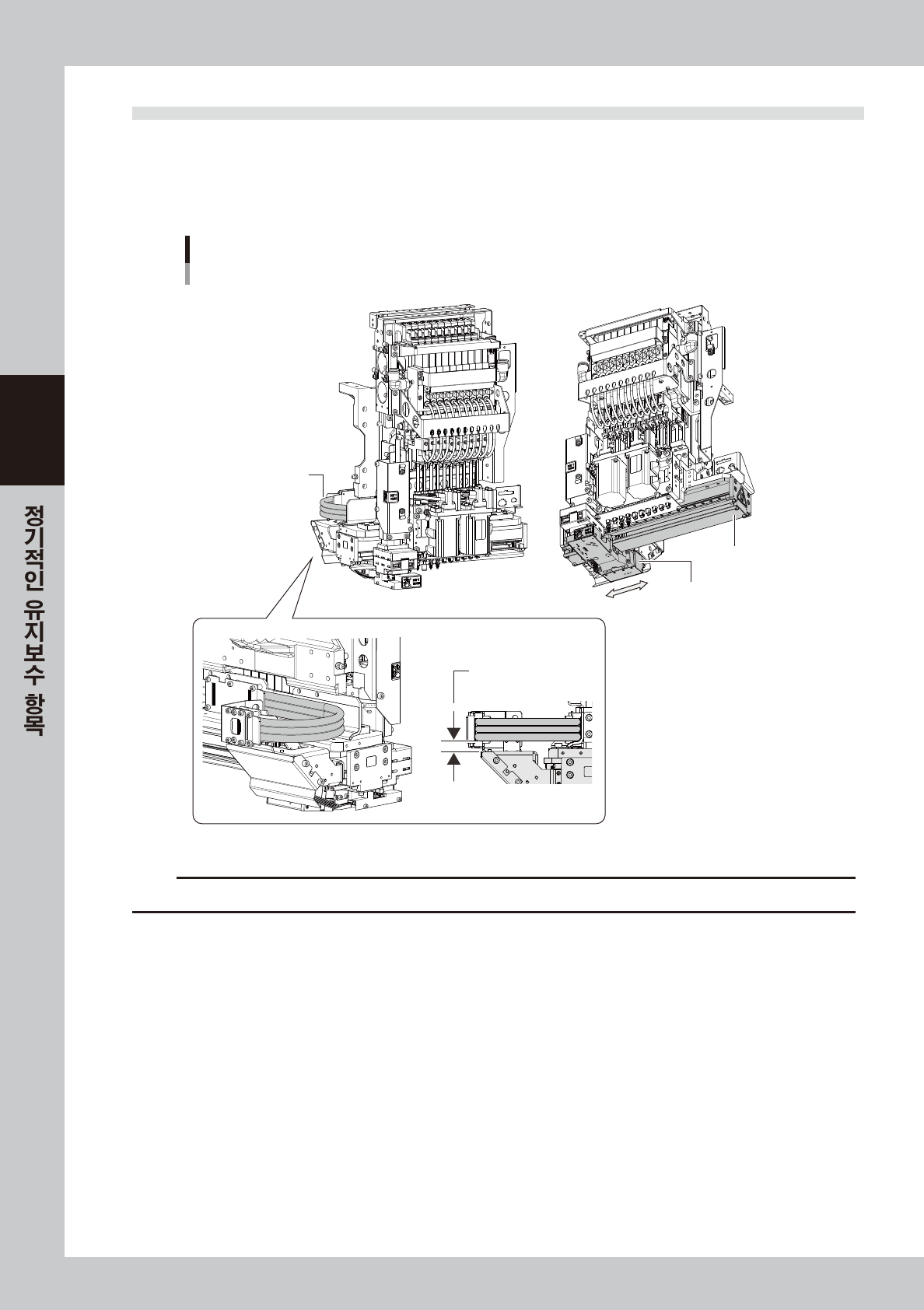

4.5 SC 축 플렉스 케이블의 확인
SC 축 플렉스 케이블은, 스캔카메라 이동에 맞춰서 하네스가 늘어지지 않도록 케이블 자체에 강도를 가진
평형복합 케이블로 되어 있습니다. 하지만 장기간 사용하면 강도 구조체의 열화나 변형에 의해 처짐이 발생할
경우가 있습니다. 케이블에 처짐이 발생하면 , 가동부에 접촉해서 트러블의 원인이 될 가능성이 있습니다.
정기적으로 확인해서 , 케이블의 늘어짐이 눈에 띄기 시작하면 교환할 필요가 있습니다.
SC축 플렉스 케이블의 상태확인
<헤드부>
SC축부
스캔 카메라
플렉스 케이블
플렉스 케이블에
처짐이 없을 것
57330-L2-10
c
주의
SC 축 플렉스 케이블에 늘어짐이 발생했을 경우는 , 판매 대리점 또는 야마하로 연락해 주십시오 .
3-35
3

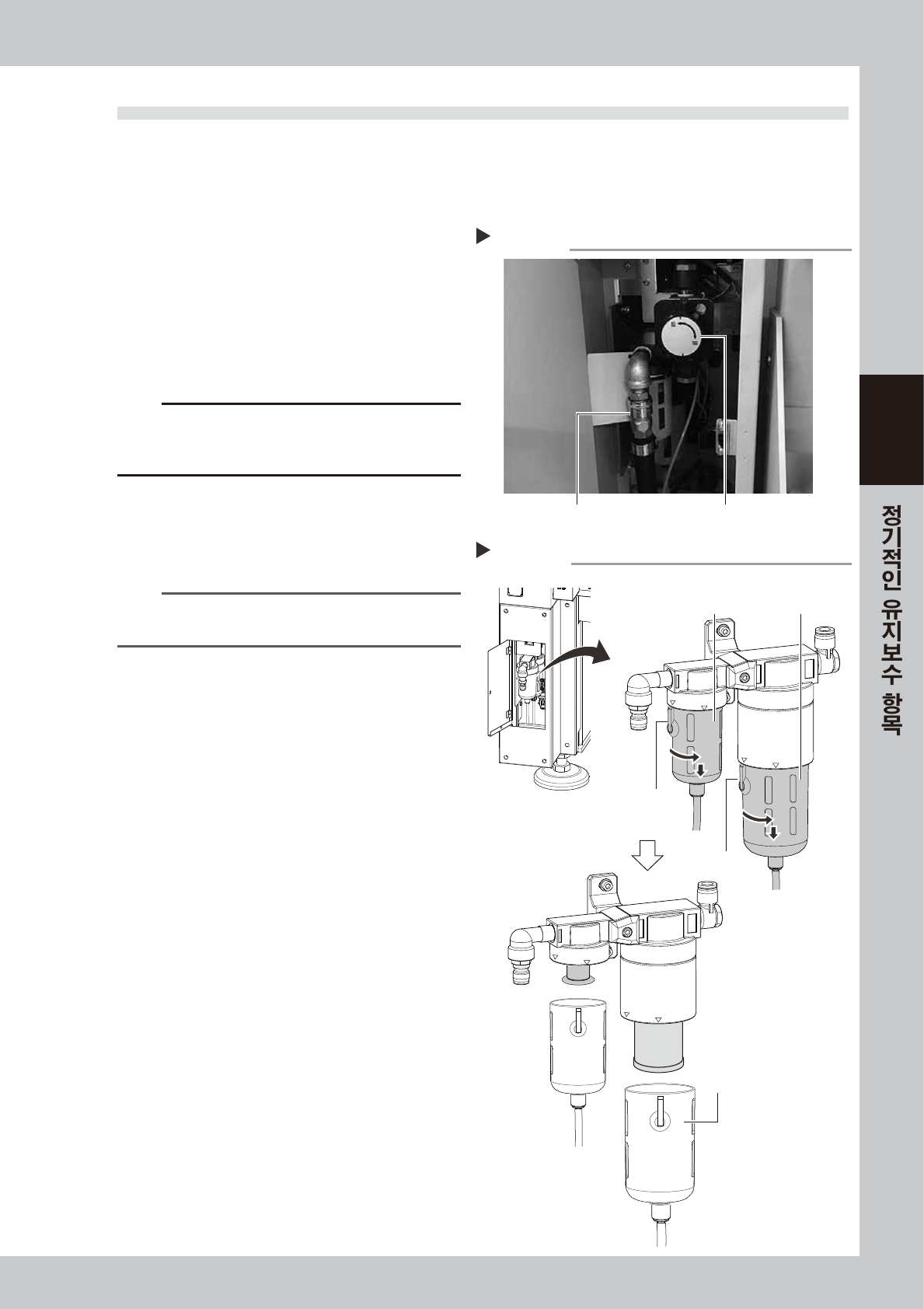

4.6 에어 / 미스트 필터의 점검과 교환
에어 컴프레서 내의 오일 , 물, 불순물 등이 장비 안으로 유입되지 않도록, 본 장비에는 에어필터 및 미스트 필
터가 사용되고 있습니다. 이들 필터의 점검과 청소방법 및 내부의 필터 엘리먼트를 교환하는 방법에 대해서
다음과 같이 설명합니다. 작업을 안전하게 하기 위해서 , 반드시 공급에어 접속부의 에어 커플러를 분리하고
작업해 주십시오 .
1
공급 에어의 에어 커플러를 분리합니
다.
1. 에어 공급 / 배출 밸브를 우측으로 돌려서 에어
공급을 차단합니다 .
2. 공급에어 접속부의 에어 커플러를 분리합니
다.
57331-L2-10
c
주의
커플러를 분리할 때에는 , 큰 배기음이 발생하므로 , 주의해
주십시오 . 또한 , 오일이나 , 물 , 불순물 등이 튈 가능성이 있
으므로 주의해 주십시오 .
2
컵 안을 체크합니다 .
필터 컵 안에 오일 또는 물이 들어 있는지 확인해
주십시오 . 컵 안이 더러워져 있을 경우는 , 다음의
Step3~4 의 순서에 따라서 청소해 주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다.
컵 안에 오일이나 물이 차면 자동적으로 배출됩니다.
3
필터 컵을 분리합니다 .
1. 필터 컵의 버튼을 누르면서 우측으로 돌립니
다.
2. 필터 하우징의「IN」표시부에 버튼을 맞추고 ,
컵을 밑으로 당겨서 뺍니다 .
57372-L2-00
에어 커플러의 분리
Step 1
에어 커플러 공급/배출 밸브
필터 컵의 분리
Step 3
오일 미스트 필터
버튼
LOCK
IN
LOCK
IN
버튼
에어 필터
필터 컵
