EJM8D C - MB - 04E - 00 NPM - DX 吸嘴的清扫 ( 超声波洗净装置 的使用方法 ) 3 4 2 1 吸嘴超声波洗净装置 ( 型号 : N510016591AA ) 2 ~ 4 m m 3 mm 5 4-5 -5 使用工具 : 超声波洗净装置 所需时间 : 15 分钟 ●与使用清扫销 相比，超声波 清扫可以在更 短时间内进行清扫。 有关超声波洗 净装置，请向 本公司咨询。 ●使吸嘴尖端部 朝下 方，设置在托盘…
EJM8DC-MB-04E-00
NPM-DX
OFF SERVO ON
4-5-4
轻量16、轻量8吸嘴贴装头时 2
9
10
12
11
●在贴装头安装吸嘴。
(→『工程师手册』P.5-1)
●安装方法
(→『操作手册』
P.3-3-1)
工程师手册
4-5
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 3
安装吸嘴
●在画面确认配置的同时进行正确设置。
●在吸嘴交换器原来的位置安装吸嘴。
吸嘴
吸嘴交换器
安装吸嘴交换器
吸嘴交换器
EJM8DC-MB-04E-00
NPM-DX

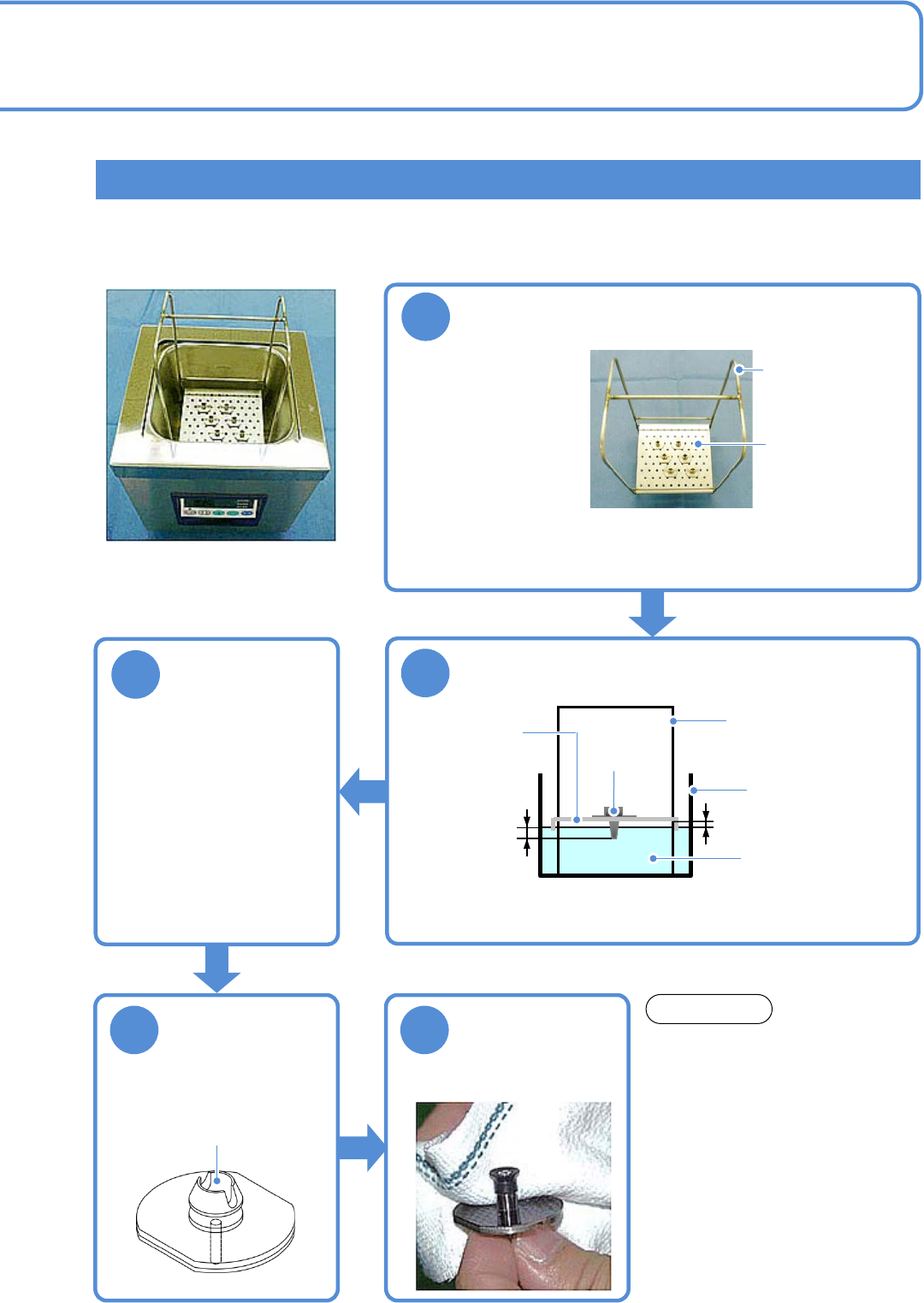

吸嘴的清扫(超声波洗净装置的使用方法)
3
4
2
1
吸嘴超声波洗净装置
(型号: N510016591AA )
2 ~ 4 mm
3 mm
5
4-5-5
使用工具:超声波洗净装置 所需时间: 15 分钟
●与使用清扫销相比，超声波清扫可以在更短时间内进行清扫。有关超声波洗净装置，请向本公司咨询。
●使吸嘴尖端部朝下
方，设置在托盘板。
●根据适合吸嘴的长度
和形状的托盘板。
将托盘板设置在吸嘴洗净铁框子内
吸嘴洗浄铁框子
可以设定2种高
度。
托盘板
安装孔有2种
类。
吸嘴洗净铁框子: 型号 1998114111
托盘板
(
φ
3.2 mm):
型号
1998114112
托盘板
(
φ
5.1 mm):
型号
1998114113
洗净
●洗净时间必须在10分
钟以内。
纯净水 (40 ℃)
吸嘴洗净铁框子
超声波洗净装置
托盘板
吸嘴
●请勿把吸嘴反射板浸泡在纯净水中。
(吸嘴反射板会可能剥离)
取出吸嘴，用气枪
吹去内部的水分
空气吹入口
将吸嘴反射板的水
分擦拭干净
注意
●洗涤剂请使用纯净水。请勿使用酒
精类的溶剂。
●洗净后吸嘴为了使内部不留水分，
请充分干燥。
●使用吸嘴超声波洗净装置也不能除
去的污垢，请用清扫销进行清扫。
EJM8DC-MB-04E-00
NPM-DX
4吸嘴贴装头时 1
1
4-5-6
3
2
卸下吸嘴
(→『操作手册』
P.7-2)
9
2
8
工程师手册
4-5
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 4

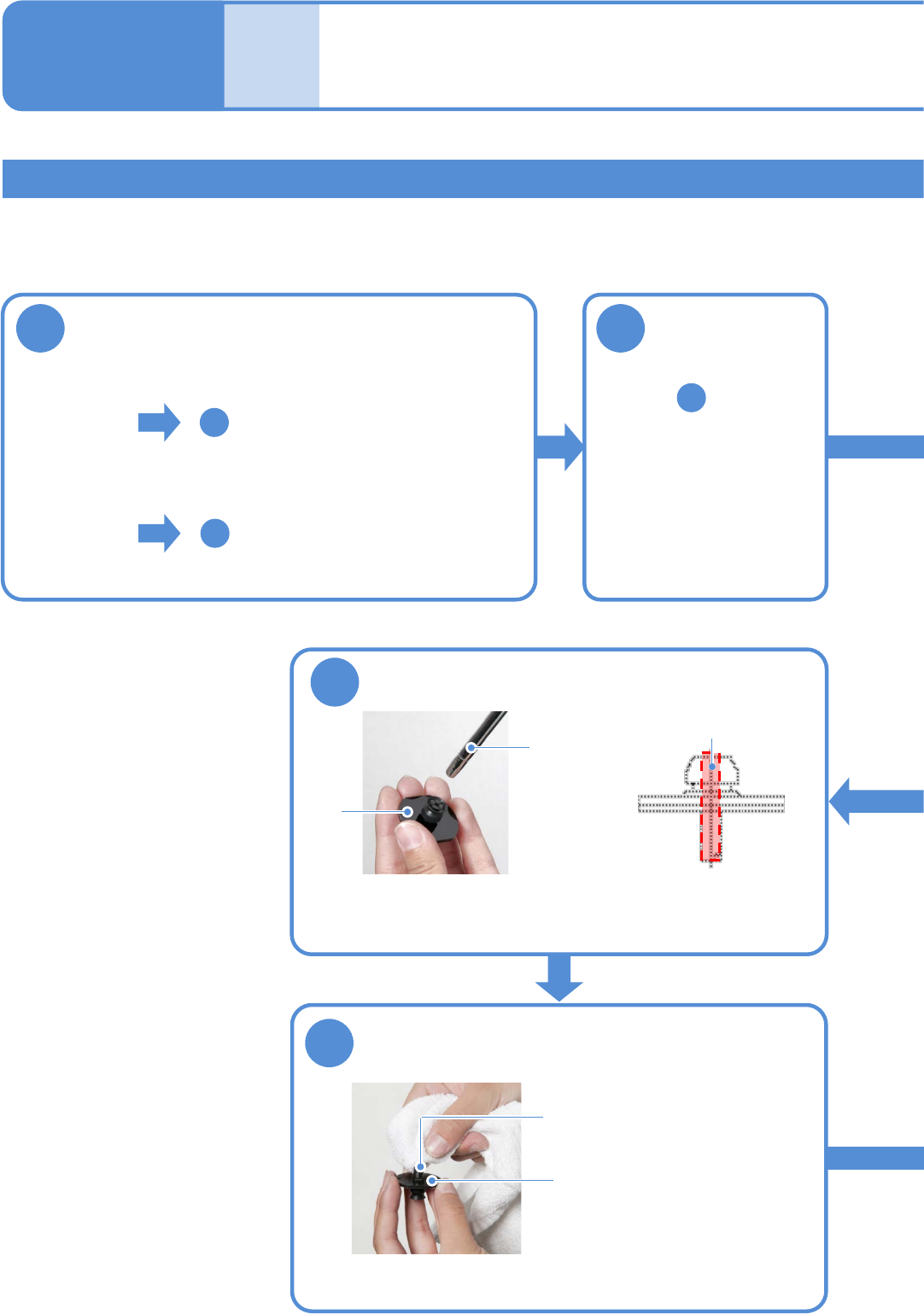

●对4吸嘴贴装头进行说明。
使用工具: 棉纱布、气枪 所需时间: 20 分钟
●吸嘴部或吸嘴反射板如果有破损，请更换新的吸嘴。
吸嘴的拆卸、安装方法 (→『操作手册』P.7-2)
■清扫贴装头上的吸嘴
■清扫吸嘴交换器内收纳的吸嘴
●至顺序
7
使用棉纱布擦拭吸嘴锥形面和吸嘴凸缘上面
吸嘴锥形面
吸嘴凸缘上面
●确认2D代码上没有灰尘和破损。
去除吸嘴的空气路径上的灰尘
吸嘴的空气路径
●对吸嘴尖端向里吹气。这时，请注意勿让气枪碰到
吸嘴尖端。
(吸嘴尖端可能破损或者变形)
气枪
吸嘴
