EJM8D C - MB - 04E - 00 NPM - DX 4- 11 -1 1 2 A 7 ACTIVAT IO N 8 工程师手册 4 - 11 选择某一个 真空 空气路径的检查 ( 贴装头 : 选购件 ) 对轻量 16 吸嘴贴装头的 真空空气路径 的检查方法进 行说明。轻量 8 吸嘴贴 装头的检查方 法相同。 使用工具 : 不要 所需时间 : 2 分钟 (1 个基台 ) 返回顺序 对各 pos 进行同样操作 5 ( 从蓝色变…
EJM8DC-MB-04E-00
NPM-DX
4-10-6
EJM8DC-MB-04E-00
NPM-DX
4-11-1
1
2
A
7
ACTIVATION
8
工程师手册
4-11
选择某一个

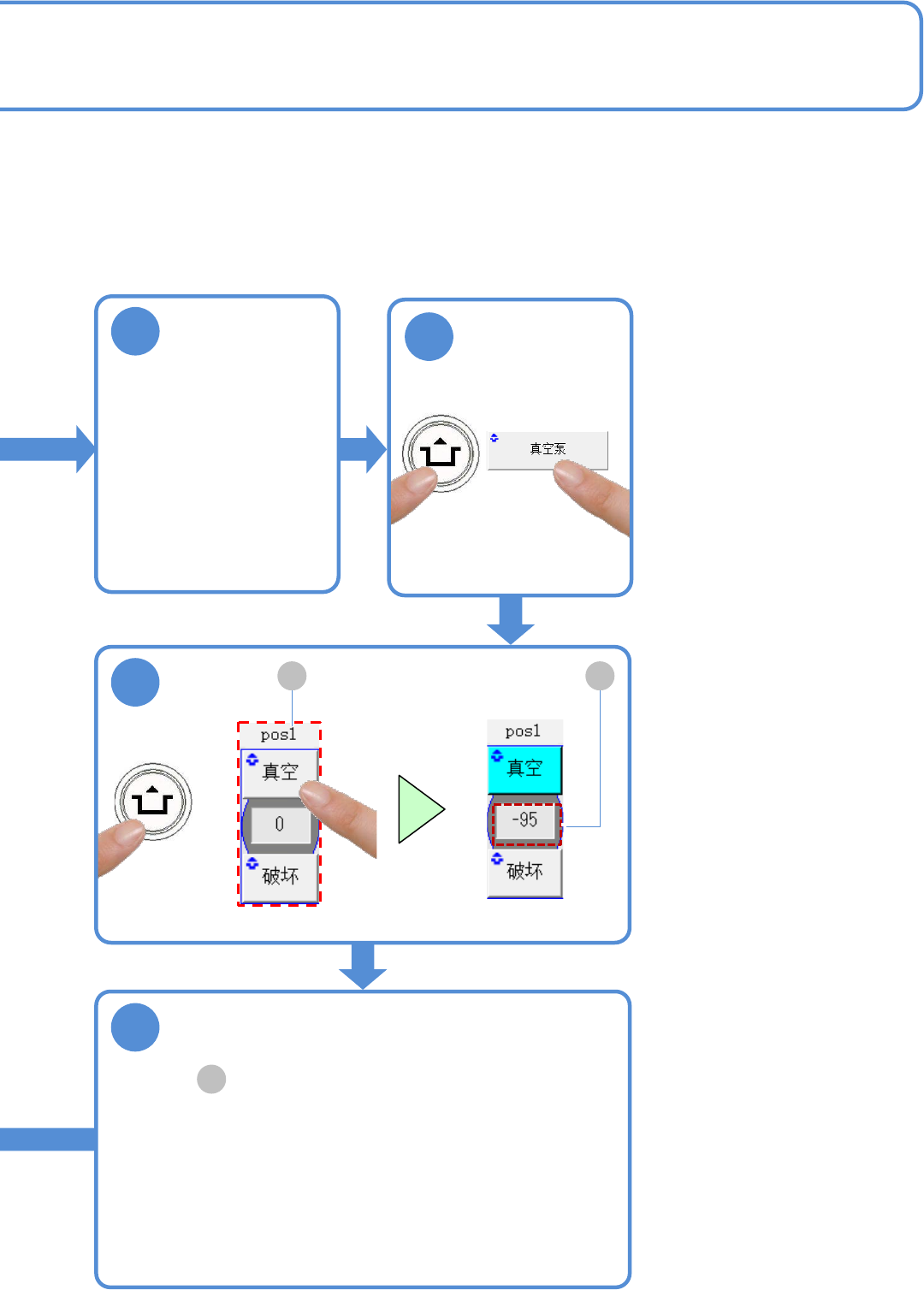

真空空气路径的检查
(贴装头:选购件)
对轻量16吸嘴贴装头的真空空气路径的检查方法进行说明。轻量8吸嘴贴装头的检查方法相同。
使用工具: 不要 所需时间: 2 分钟 (1个基台)
返回顺序
对各pos 进行同样操作
5
(从蓝色变成灰色，真空吸
引结束)
EJM8DC-MB-04E-00
NPM-DX
4-11-2
3
ACTIVATION
4
5
ACTIVATION
A B
6
●显示值仍然不是规定值时，
请与本公司联络。
●当显示值不是规定值时，进行以下操作
・确认真空泵的供给压 (→『操作手册』P.6-1-1)
・清扫吸嘴座 (→『工程师手册』P.5-1)
・确认真空气体路径 (管子的弯曲部) 是否有开裂
(→『工程师手册』P.4-5)
确认贴装头上没有
设置吸嘴
●有吸嘴时需要卸下。
●规定值: 框的数值在 “-85” 以下
B
确认「pos1」的显示必须为规定值
