EJM8DC-SF-01C-0 0 NPM-DX 危险 1-1 -3 请勿将安全开关 设定为无效 ( 可能受伤 ) 安全开关 ( 前侧 : 安全盖内部 ) ●在运转中若检测出安全盖的安全开 关， 会停止运转。 安全注意事项 2 1-1 安全开关 ( 前侧 : 供料器工作台 盖内部 ) 安全开关 ( 后侧 : 安全盖内部 ) 安全开关 ( 后侧 : 供料器工作台 盖内部 )
EJM8DC-SF-01C-00
NPM-DX
危险
1-1-2
请必须遵守
为了防止
受伤或烫伤…
如果感觉到危险和异常，按紧急停止开关
(若继续运转，会发生事故)
●按了按钮(2个)后，设备停止运转。
●请按较近的紧急停止开关。
按任一个都会停止。
[解除方法]
再启动时，请确认已经除去危险或者
异常现象，把紧急停止开关往右转。
紧急停止开关
(前侧、后侧 各1处)
EJM8DC-SF-01C-00
NPM-DX
危险
1-1-3
请勿将安全开关
设定为无效
(可能受伤)
安全开关
(前侧: 安全盖内部)
●在运转中若检测出安全盖的安全开关，
会停止运转。
安全注意事项 2
1-1
安全开关
(前侧: 供料器工作台
盖内部)
安全开关
(后侧: 安全盖内部)
安全开关
(后侧: 供料器工作台
盖内部)
EJM8DC-SF-01C-00
NPM-DX

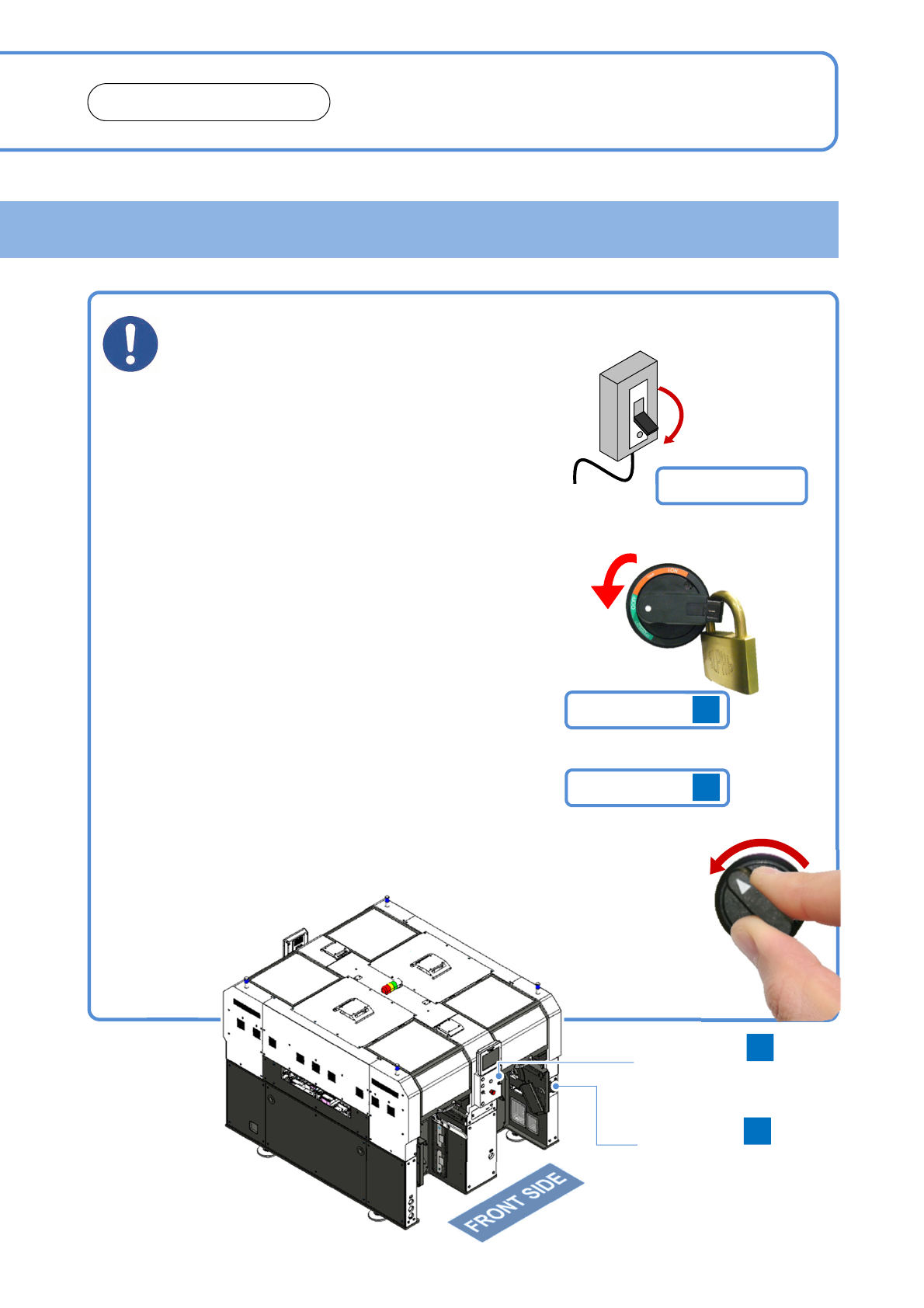

身体部位需要进入可动部时，必须遵守以下事项
(有发生触电或者由于可动部运转而造成受伤的可能)
请根据各操作内容进行对应。
●对电气BOX等进行维修保养时
→把连接设备的工厂侧的断路器设定为OFF。
●定期检查和更换消磨零件、传感器等电气元件、
贴装头单元等情况时，
→主电源开关设定为OFF，并且上锁。
●机种切换时，日常检查时，在吸嘴交换器安装
吸嘴时，在传送带上放置或卸下基板时，对主
体内部进行维修保养时
→把操作侧的伺服开关设定为 OFF，
并且打开安全盖。
1-1-4
请必须遵守
ON
OFF
工厂侧断路器
ON
OFF
主电源开关
a
伺服开关
b
OFF SERVO ON
伺服开关
(前侧/后侧2个x 各基台)
主电源开关
(前侧1个)
b
a
