EJM8D C - MB - 09E - 00 NPM - DX 9-3-8 -1 贴装头 (4 吸嘴 ) 的 空气过滤器芯的更换 1 工程师手册 9 - 3 - 8 部件的 更换方法 对贴装头 (4 吸嘴 ) 的空气过滤器芯 的更换方法 进行说 明 。 使用工具 : 棉棒 所需时间 : 5 分钟 (1 台贴装头 ) 寿命 ( 参考 ): 6,000 [h] 1 2 OFF SERVO 3 ● 更换前侧贴装头时， 请将前 侧的贴 装头推…

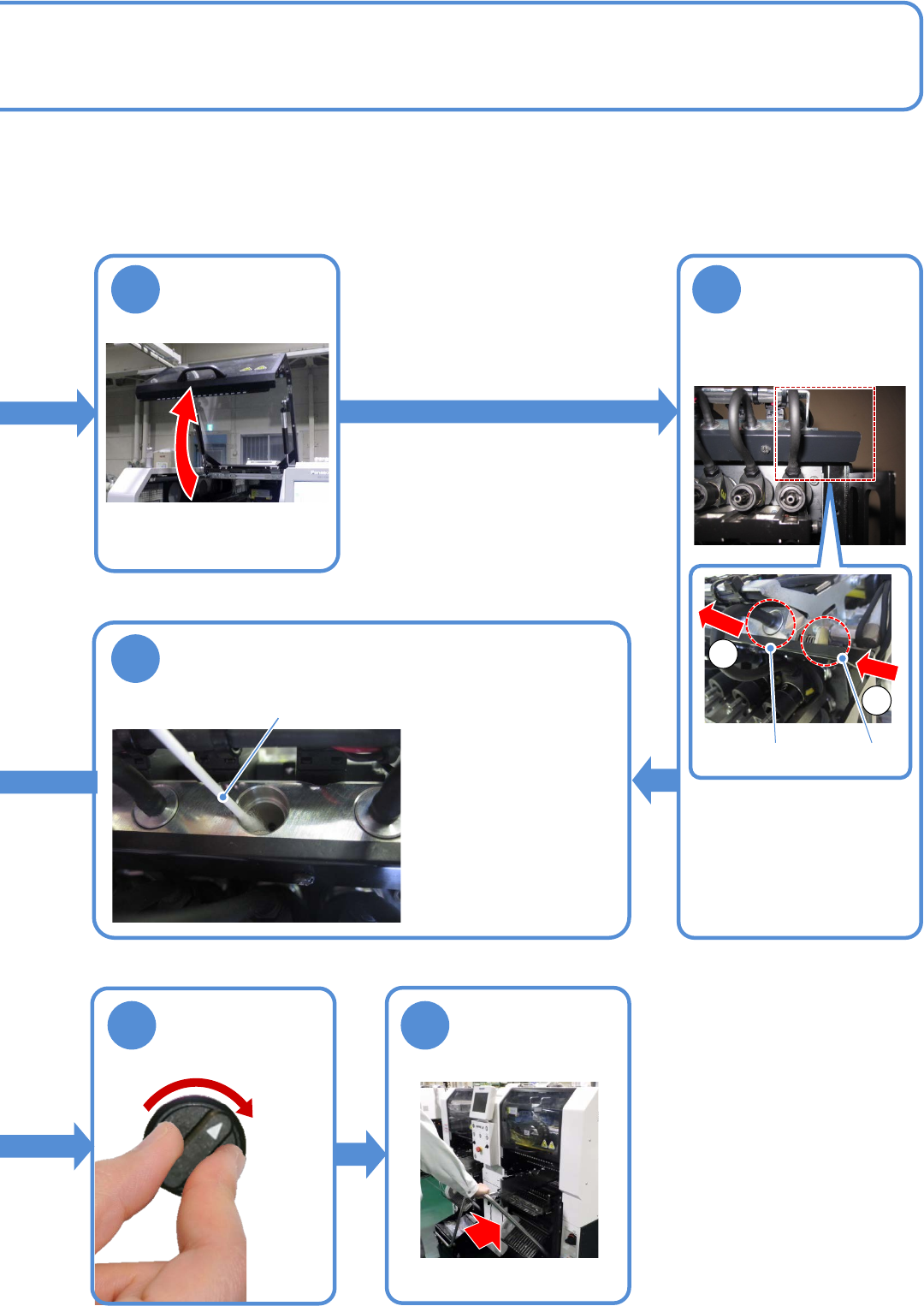

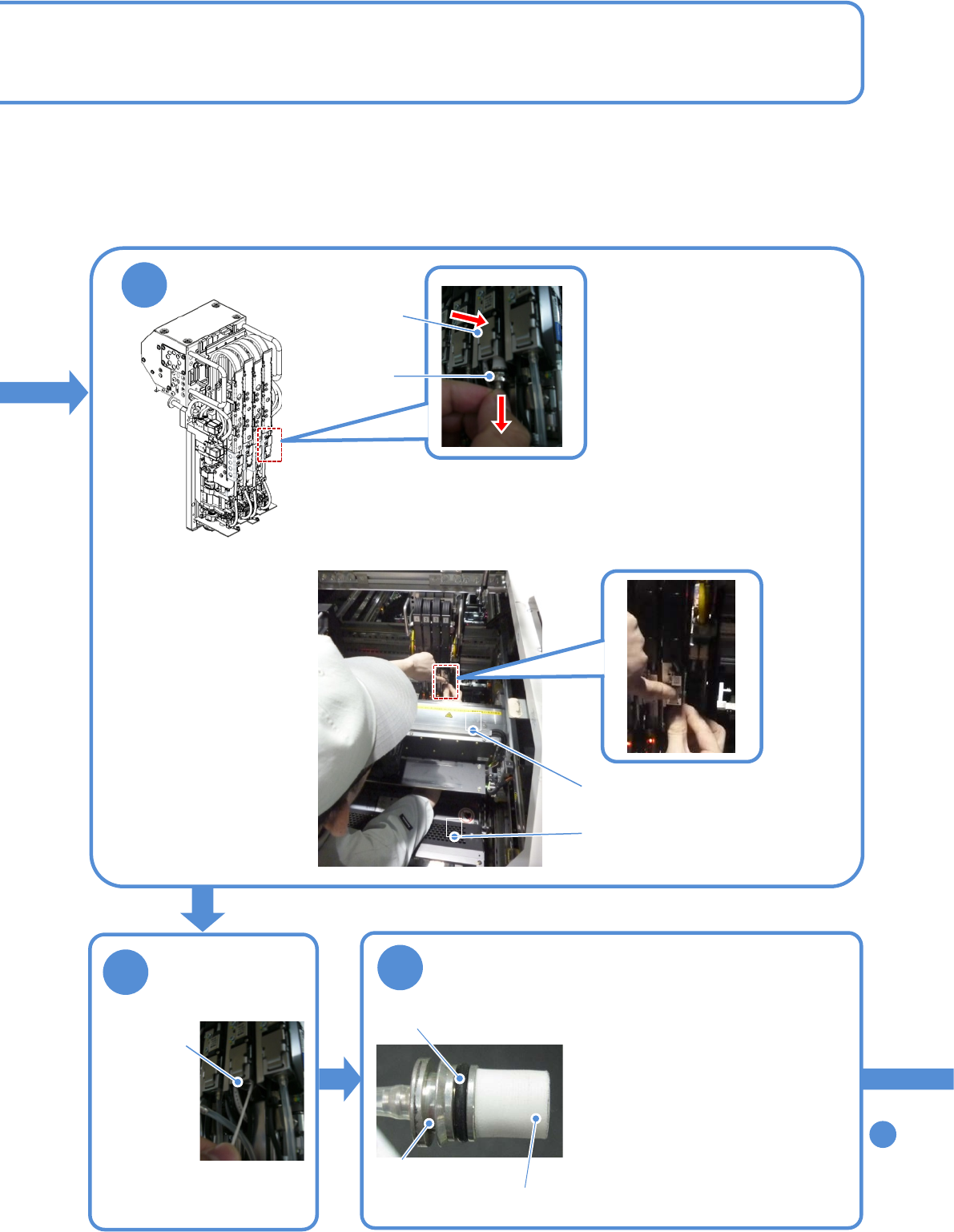

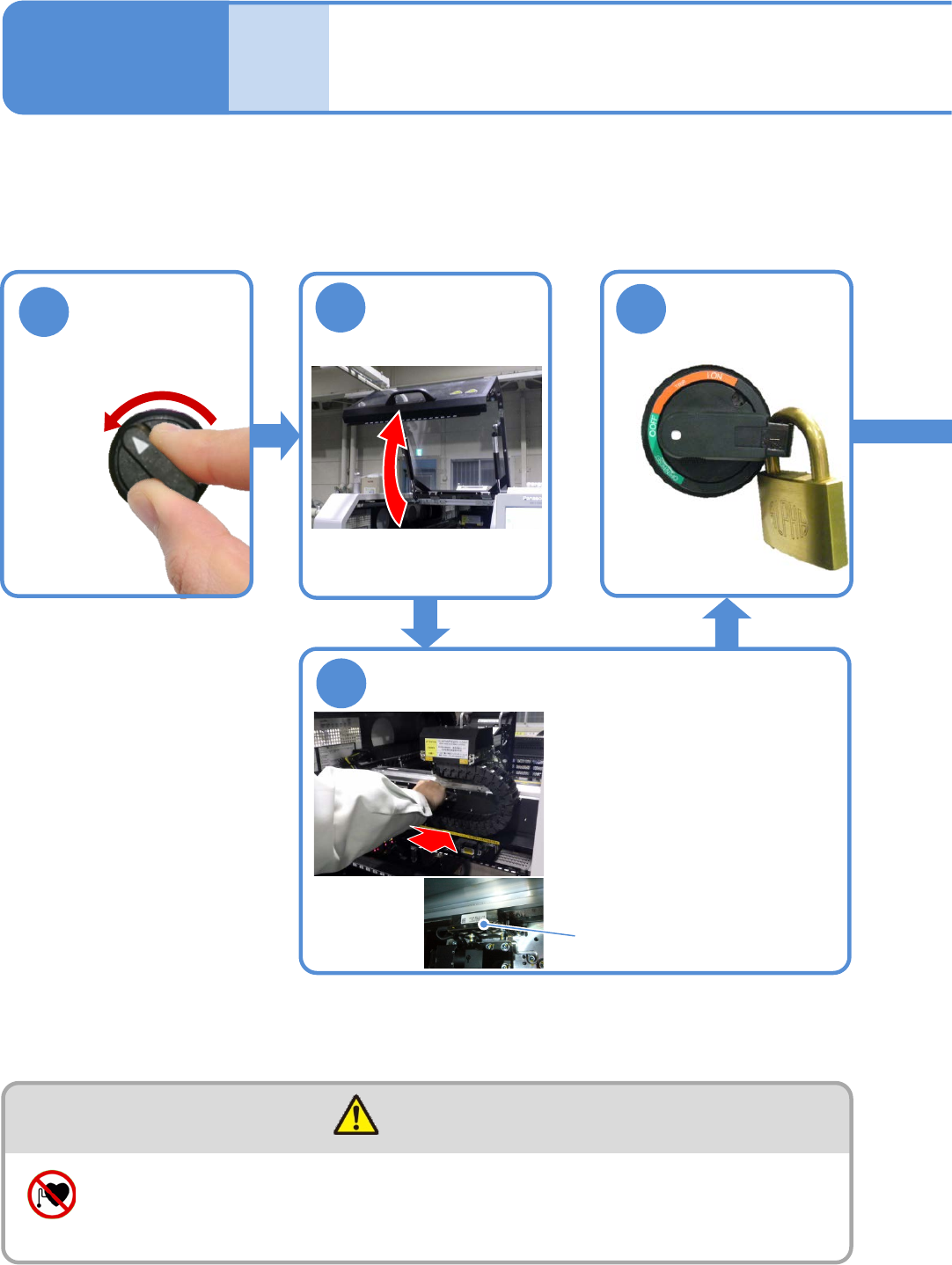

EJM8DC-MB-09E-00
NPM-DX
9-3-7-2
4
5
6
11
●不要使用气枪。
安装交换台车
(→P.2-4)
10
1
2
棉棒
SERVO ON
接头
按下把手，抽出附
带空气过滤器芯的
接头
●8处
●注意防止空气过滤器芯的
掉落。
●请不要在握住贴装头照相
机的情形下进行作业。
用棉棒清扫过滤器内部
把手
EJM8DC-MB-09E-00
NPM-DX
9-3-8-1
贴装头(4吸嘴)的
空气过滤器芯的更换 1
工程师手册
9-3-8
部件的
更换方法
对贴装头 (4吸嘴) 的空气过滤器芯的更换方法进行说明。
使用工具: 棉棒
所需时间: 5 分钟 (1台贴装头)
寿命 (参考): 6,000 [h]
1
2
OFF SERVO
3
●更换前侧贴装头时，请将前侧的贴
装头推向后面。然后从后面进行更
换作业。
●更换过滤器时，请注意不要向X轴
的线性刻度保护盖施加压力。
(否则会因盖变形，而导致与线性刻
度读取贴头产生干涉)
将需要更换的贴装头的X轴推到相反侧
线性刻度保护盖
4
OFF
警告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
EJM8DC-MB-09E-00
NPM-DX
9-3-8-2
6
清扫安装过滤器的
部位
●请使用棉棒清除残留在内
部的脏污。
安装过滤器
的部位
5
拆下接头
把手
接头
7
更换空气过滤器芯
●在更换空气过滤器芯时，请小心
操作。(→P.8-5-11-3)
●空气过滤器芯型号:
MTNP000972AA
●请确认O环没有发生劣化。当发
生劣化时，请更换。
● O环型号:
MTNP001033AA
接头
空气过滤器芯
O环
X轴的臂 (跟前侧)
供料器工作台盖
顺序
8
●请按下杆，将过滤器连同接头一起拆下。
●请从X轴的臂 (跟前侧) 和供料器盖的之间将手伸入，
用手指捏住接头拆下。
从X轴的臂 (跟前侧) 上面将手伸入，用手指按压杆。
