EJM8D C - MB - 12E - 00 NPM - DX 1 1 确认多功能识别照 相机 12 -2-4 -2 确认元件数据 1 1 ● 有错误时修改 。 ( → P. 12 -1- 8) 50 100 可识别率 [%] 0 85 确认元件数据 ● 选择 的工作台 ●请在元件识别 示教前进行确 认 ● 确认可识别率是否在 85% 左右。 (50 ％以下 时判定 为错误 ( 错误 代码通用 )) ●请在元件识别 示教前进行确 认。…

100%1 / 638
EJM8DC-MB-12E-00
NPM-DX
A B C
A
B
C

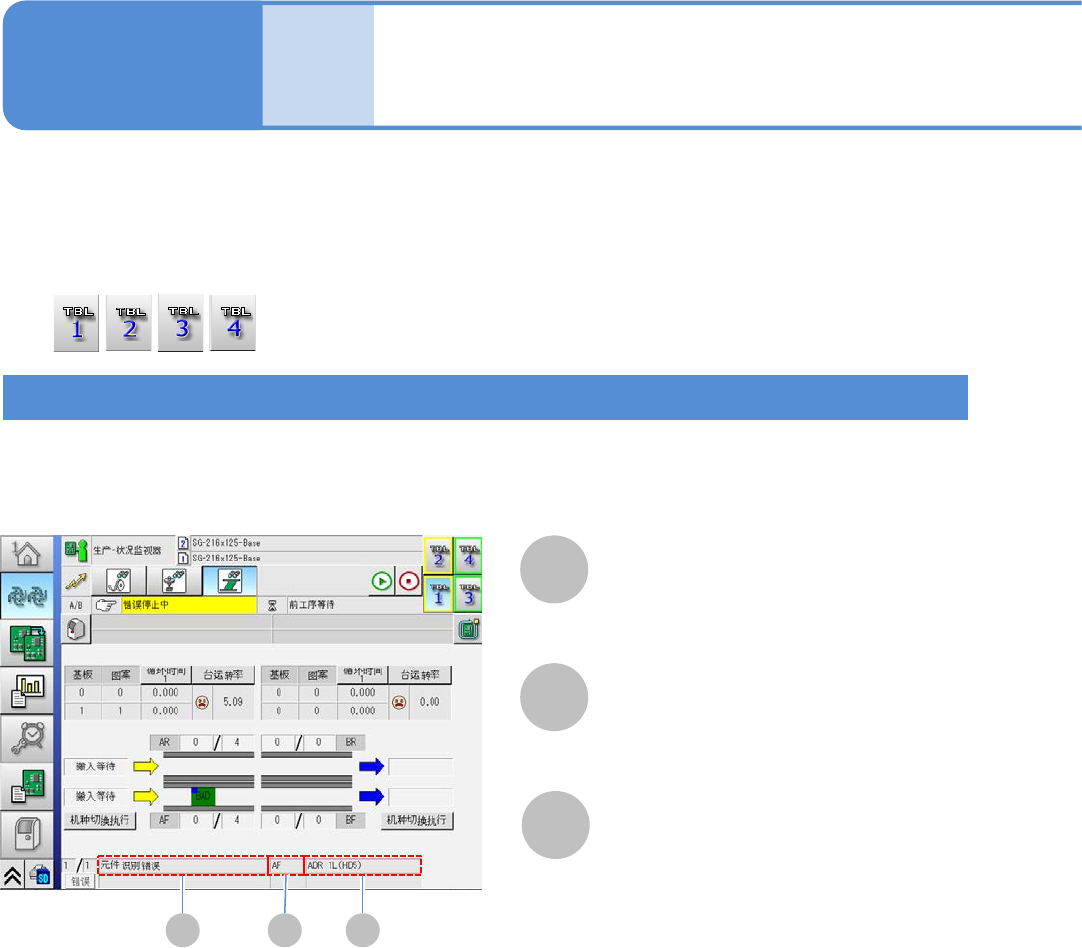

确认识别错误
在错误详细信息画面进行确认。 (→『操作手册』P.4-2-3)
12-2-4-1
● 请全都实施。
生产数据
示教
元件识别示教 1
工程师手册
12-2-4
元件识别错误如果频繁发生，元件的吸着位置或角度的偏移可能是原因之一。因此对其补正而进行元件识
别示教，对示教方法进行说明。另外，元件数据也有可能有错误，所以，请在示教前进行确认。
■在特定的供料器发生
■在特定的单元发生
错误名称
所参照的TBL (工作台)
ADR (地址)
供料器地址
中途停止，显示错误信息。
EJM8DC-MB-12E-00
NPM-DX
1
1
确认多功能识别照相机
12-2-4-2

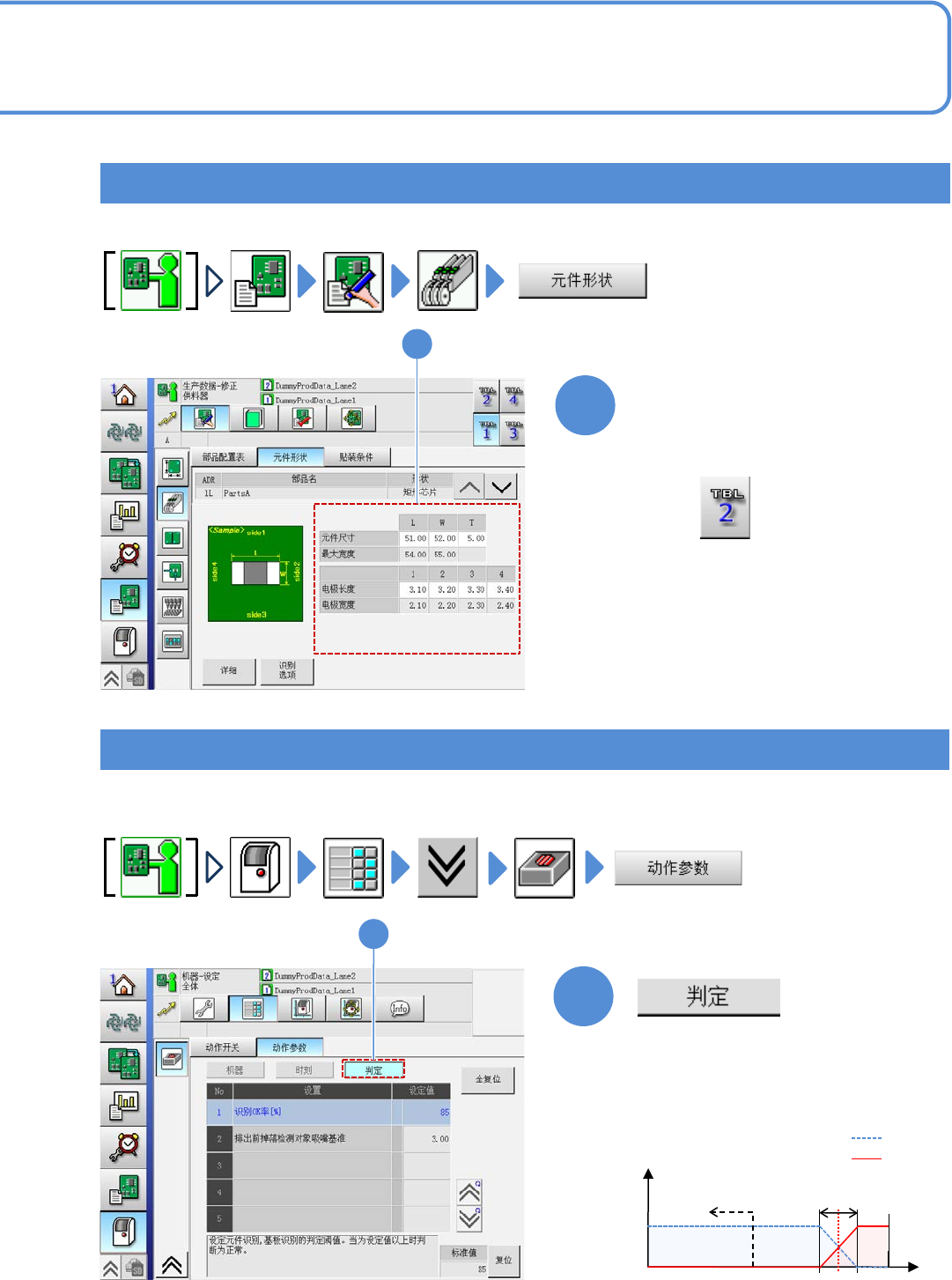

确认元件数据
1
1
●有错误时修改。
(→P.12-1-8)
50 100
可识别率[%]
0 85
确认元件数据
●选择 的工作台
●请在元件识别示教前进行确认
●确认可识别率是否在85%左右。
(50％以下时判定为错误(错误代码通用))
●请在元件识别示教前进行确认。
无法识别
可识别
错误
判定
频度
判定值范围
*1)
*1)
随元件不同而异
EJM8DC-MB-12E-00
NPM-DX
元件识别示教 1
1
可以输入和修改贴装条件的数据。
(→P.11-1-9)
C A
B
可以输入和修改元件形状的数据。
(→P.11-1-8)
可以确认所有的识别处理动作。
(→ P.12-2-9)
12-2-4-3
1
C A B
生产数据
示教
元件识别示教 2
工程师手册
12-2-4
显示选择识别元件的画面。
