选择设置在贴装头上的吸嘴，把其收纳于吸嘴交换器，或者选择收纳在吸嘴交换器内的吸嘴，设置在贴装头，
对这两种方法进行说明。
● 请全都实施。
工程师手册
13-2-5
吸嘴的拆卸
B C A
1
2
3
4
+
5
5 B C
1 2
4
3

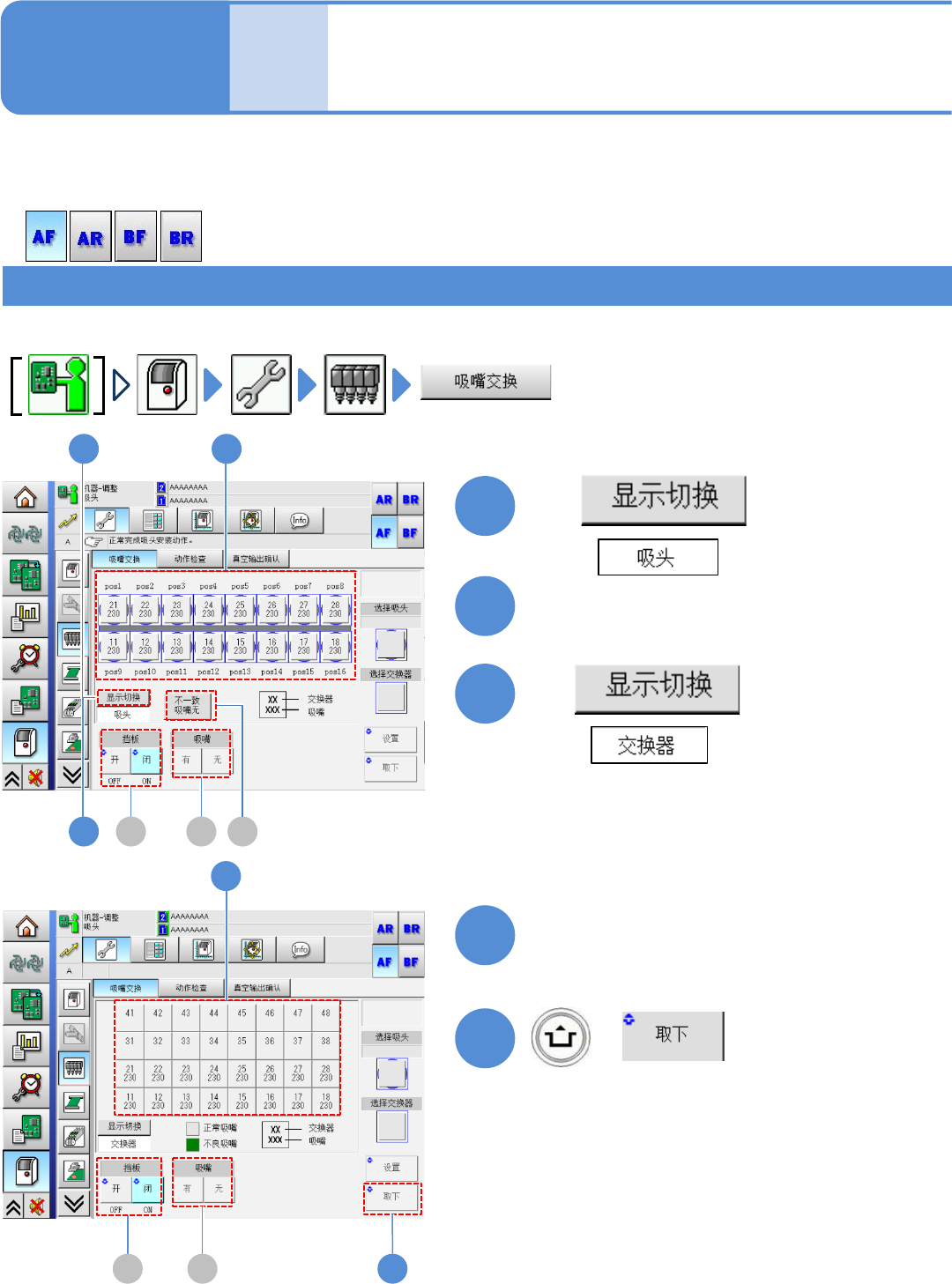

卸下移载贴装头的吸嘴，收纳于吸嘴交换器。
选择
选择需要卸下的吸嘴
在
选择
在
选择收纳吸嘴的位置
(按钮变成蓝色)
(按钮变成蓝色)
EJM8DC-MB-13E-00
NPM-DX
13-2-5-2
B
A
C
+
+
选择吸嘴的有无。
或者
■打开挡板时
■关闭挡板时
吸嘴交换器挡板的开闭
作为不一致吸嘴，以黄色表示的吸嘴位
置，设定为无吸嘴。
●如果安装了与生产数据不同的吸嘴时，
就作为不一致的吸嘴用黄色来表示。
(在此状态下将不能进行吸嘴的安装和
拆卸)
