EJM8D C - MB - 13E - 00 NPM - DX 机器参数 13 -3-4 贴装头原点偏 移量的确认 A B B A 工程师手册 13 - 3 - 4 贴装头 θ [ ° ] 贴装头原点偏移 量的角度。 Z [mm] 移载贴装头的各 Z 轴的高度方向的偏移 值。 确认 θ 轴、 Z 轴的原点 偏移值 ( 校准的结果 ) 。
EJM8DC-MB-13E-00
NPM-DX
13-3-3-2
■偏移量的表示区域通过矩形来变更时
(关闭矩阵选择屏幕)
(在 显示 选择的区域的偏移值)
选择表示偏移值的区域
B
2
4 2
3
1
2
3
4
(矩阵的位置左右移动)
EJM8DC-MB-13E-00
NPM-DX
机器参数
13-3-4

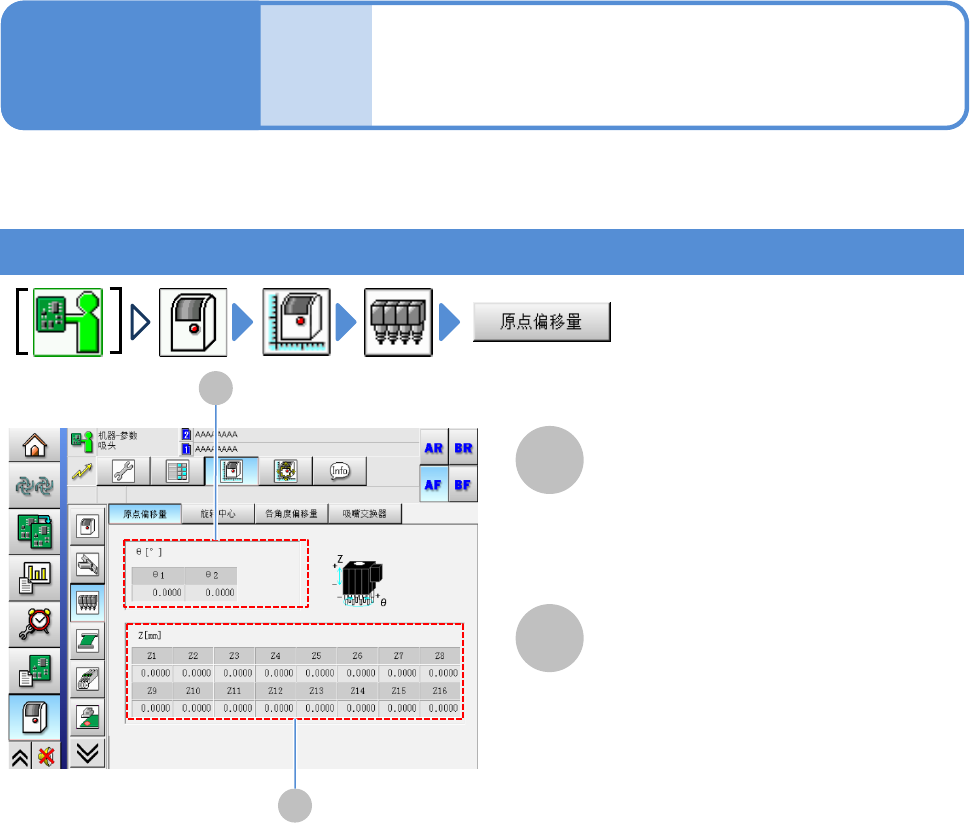

贴装头原点偏移量的确认
A
B
B
A
工程师手册
13-3-4
贴装头
θ [°]
贴装头原点偏移量的角度。
Z [mm]
移载贴装头的各Z轴的高度方向的偏移
值。
确认θ轴、Z轴的原点偏移值 (校准的结果)。
EJM8DC-MB-13E-00
NPM-DX
13-3-5
机器参数
确认各贴装头的旋转中心的偏移值 (校准的结果)。
。
A
C

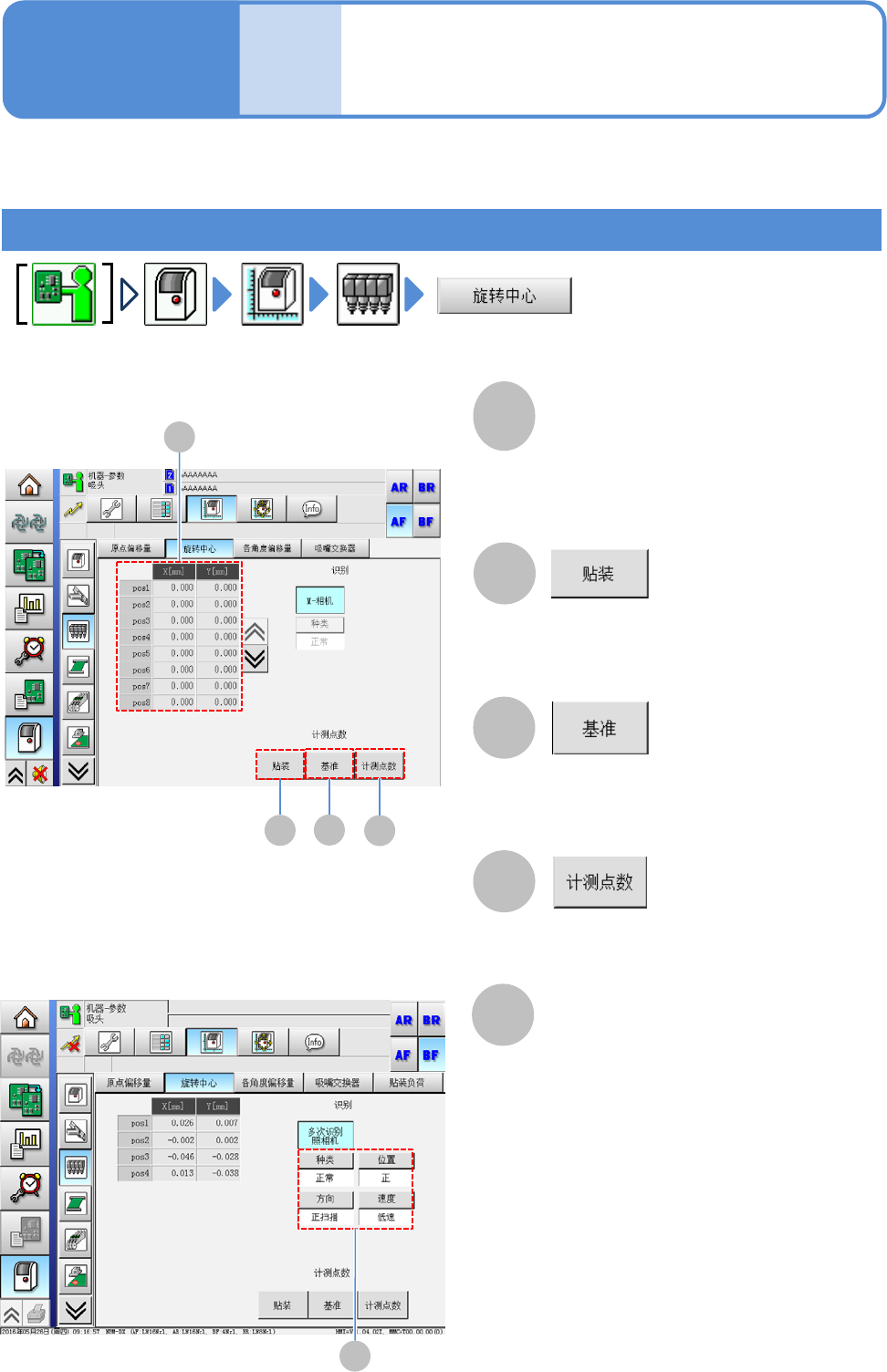

贴装头旋转中心的确认
工程师手册
13-3-5
贴装头
B
■是轻量16V2, 轻量8吸嘴头时
D
B
A
D
C
旋转中心 X[mm]/Y[mm]
贴装时的旋转中心值。
(用校准的治具站进行计测)
经时变化补正时，距离基准旋转中心的变
换量。
E
显示经时变化补正时的旋转中心基准值。
(用校准的治具站进行计测)
■是4吸嘴头时
E
转转中心的XY坐标。
※选择了多次识别照相机时会显示识别的
旋转中心值。
(用校准的治具站进行计测)
分割识别的旋转中心值。
※将类型切换为「分割」的话，根据
「位置」「方向」「速度」的设定来
显示分割识别的校准结果。
