EJM8DC-MB-02C-00
NPM-DX
基本的画面构成
2-2-1-1
各部位
名称

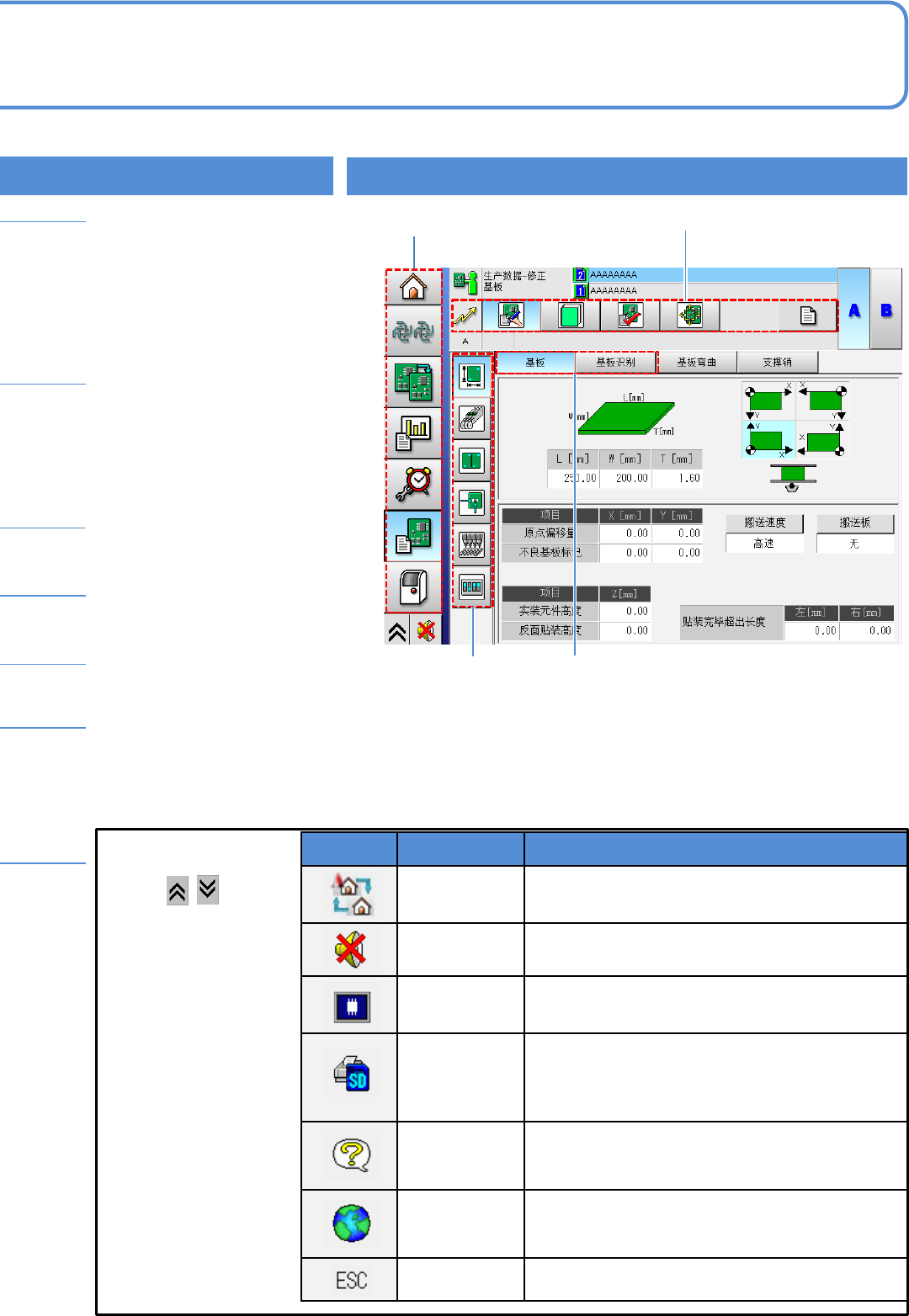

触摸屏 1
2-2-1
对触摸屏的各区域显示内容进行说明。(对前面的触摸屏画面进行说明。)
模式图标
●现在的模式。
主页
●变更操作模式。
生产
●自動生産を開始。
生产信息
●显示来自自动生产的信息。
维修保养
●维护信息的确认和维护运作。
生产数据 *1)
●生产数据的作成、修改、校
正。
准备
●生产的准备。
机器 *1)
*1) 在设定为工程师模式和定制
模式下显示。
●设备各部位的信息、运作的
确认和各种设定。
网络状态图标
●现在的网络状态。
画面名称
●显示中的画面名称。
EJM8DC-MB-02C-00
NPM-DX
2-2-1-2
菜单层
名称 功能
副图标的显示
对第1层到第3层的按钮左上部的图标记号的显示／
非显示进行切换。
停止警报
停止鸣叫的蜂鸣器。
叠印字幕
对识别画面上显示的文字的尺寸及显示／非显示进
行切换。
画面输出
输出画面数据。
●「输出画面到SD卡」
・「ON」的时候输入到SD卡。
・「OFF」的时、送信到LNB。
帮助
对显示中的画面进行说明。
●帮助画面的操作请参考故障排除篇 2-1-1 ‘错误
信息的确认方法’ 内的内容。
切换语言
显示语言按照
日文中文英文
的顺序可以切换。
ESC
关闭功能键菜单。
工作台的切换键
●变更前侧/后侧工作台的显示
(操作)。
生产数据名称
●读入中的生产数据的名称。
没有数据时显示空栏。
是数据选择画面时，按动此处
能进行数据切换。
单轨传送带: 1层显示
双轨传送带: 2层显示
轨道切换按钮
●是生产方面的画面时、
能选择生产开始／停止 的轨道。
●是数据方面的画面时、
能选择其他窗口显示的对象轨道。
第1层 第2层
第3层
第4层
信息棒
●显示各种信息提示。
状态显示、选择键、
提示信息区域
●显示现在的工作状态。
时间、版本显示
●显示设备的现在时间、前侧/
后侧的贴装头构成、机器软件
版本。
●在第1层显示的图标，根据操作模式不同而异。
出厂时
操作员模式: 5种
工程师模式: 7种
●第2、第3、第4层所显示的图标，根据在上一层所选择的项目而变化。
功能键
●按 ，选择
需要使用的功能键。
EJM8DC-MB-02C-00
NPM-DX
2-2-1-3
各部位
名称
触摸屏 2
操作的种类
2-2-1

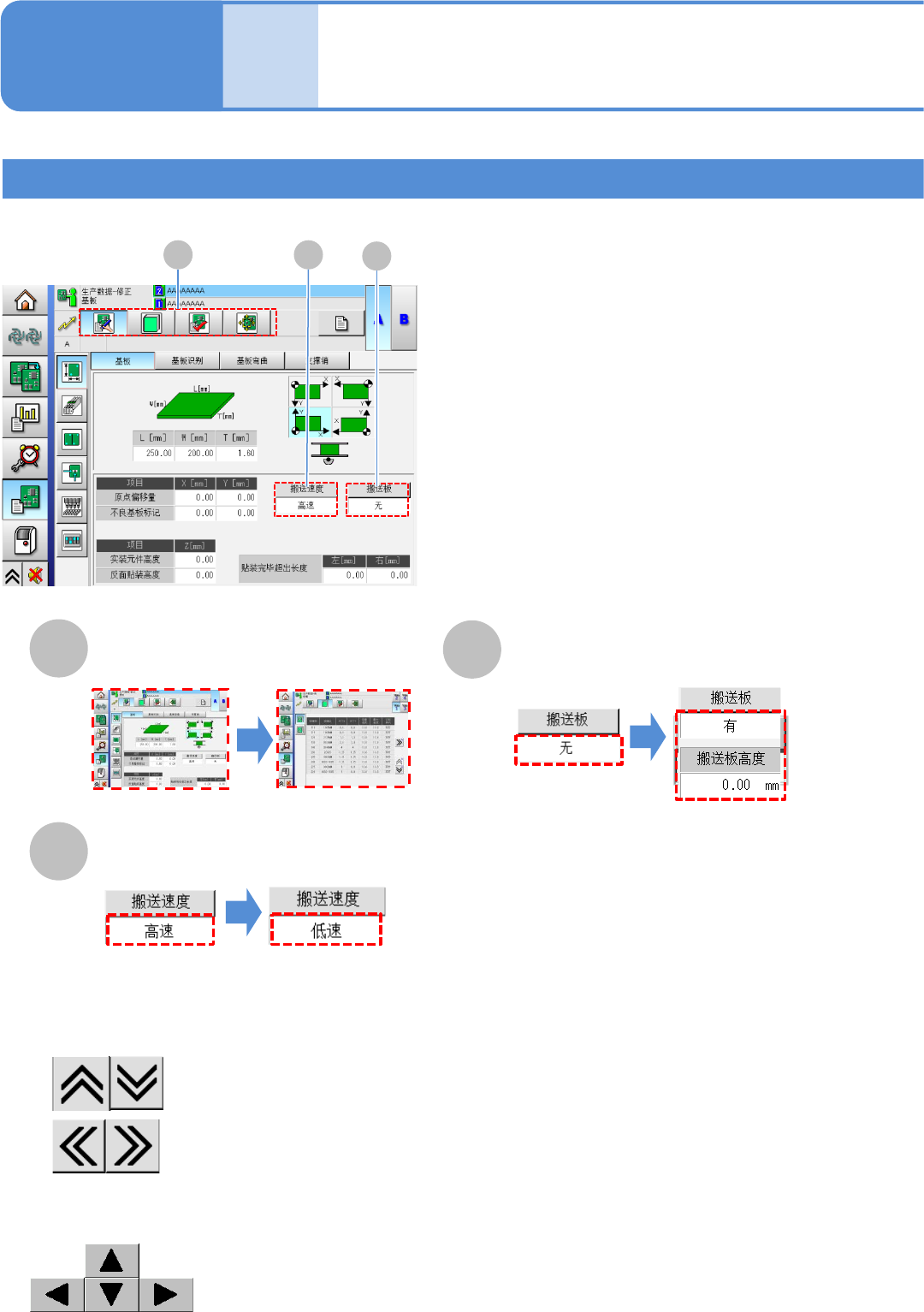

■选择时
■滚动表的画面时
A
A
B
B
C
C
(显示下一个参数)
(显示「有」和输入数字)
选择
(显示下一个画面)
切换
切换后输入
：上下移动
：左右移动
■移动识别图像时
：上下左右移动
