EJM8D C - MB - 12E - 00 NPM - DX 数据 修改 C B 吸着 、贴装、吸嘴条件的确认和修 改 贴装条件数据 的修改 D ● ● ● ● D B C A A 元件信息 ( → P.12 -1- 8) ● 触摸输入 部分后，会显示输入的画面。 1 工程师手册 12 - 1 - 9 12 -1-9 -1 ● 各供料器地址中 所登录的元件 的贴装条件数 据，对其确认和修改 方法进行说明 。 修改画面上的数据 项目名…
EJM8DC-MB-12E-00
NPM-DX
12-1-8-14
4
5
5
6
6
●显示与引线组信息相关的数据。
对形状选项数据进行确认、修改。
选择进行确认的项目
●显示与球组信息相关的数据。
●显示与插入引线组信息相关的数据。
●显示与长方形信息相关的数据。
●显示与圆信息相关的数据。
●显示与线信息相关的数据。
●显示与角信息相关的数据。
对必要的部位进行确认、修改
EJM8DC-MB-12E-00
NPM-DX
数据
修改
C
B
吸着、贴装、吸嘴条件的确认和修改

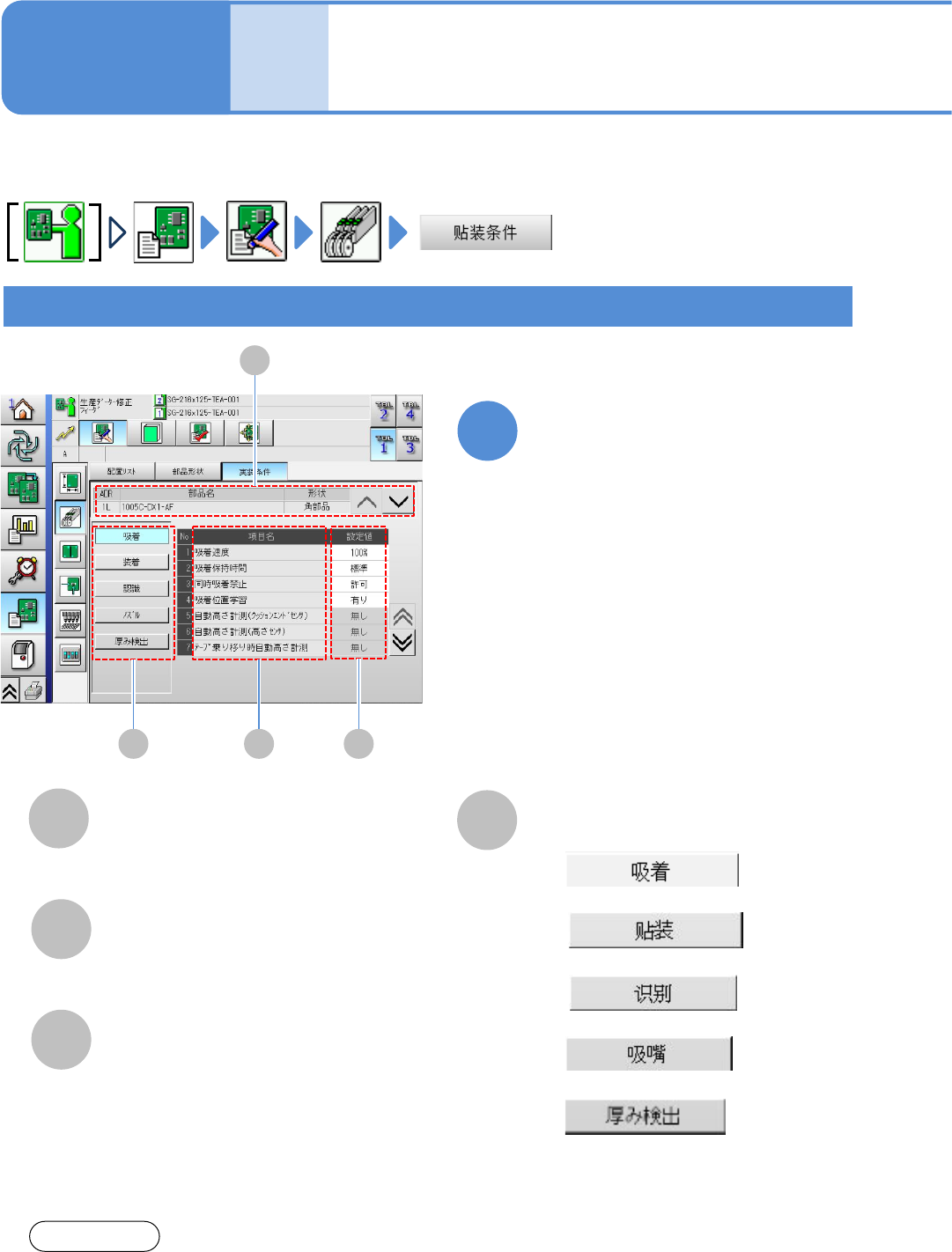

贴装条件数据的修改
D
●
●
●
●
D B C
A
A
元件信息
(→P.12-1-8)
●触摸输入部分后，会显示输入的画面。
1
工程师手册
12-1-9
12-1-9-1
●
各供料器地址中所登录的元件的贴装条件数据，对其确认和修改方法进行说明。
修改画面上的数据
项目名
设定值
各项目的贴装条件。
切换设定条件
各项目的设定，请参阅 [NPM-DGS] 使用说明书。
注意
只有在配置了多功能识别照相机的类
型2或类型3，且元件数据的‘厚度度
测量’设定‘进行’时显示。
EJM8DC-MB-12E-00
NPM-DX
1
1
识别条件的确认和修改
B C D
C
B
D
A
A
元件信息
(→P.12-1-8)
修改画面上的数据
●触摸输入部分后，会显示输入的画面。
2
12-1-9-2
项目名
识别速度:
・(自动/高速/中速/低速)
识别错误停止:
・(1次/3次)
相机种类:
・(2D/3D/3D(Multi))
照明模式:
・(透过/反射/BGA)
透过照明偏移:
・识别元件时的透过照明的偏移值
反射照明偏移:
・识别元件时的反射照明的偏移值
BGA
照明偏移:
・识别元件时的BGA照明的偏移值
极性:
・元件极性的有无
元件周围附着物确认:
・当吸着2个元件时，即为识别错误。以此来防止
剩余元件掉落到基板上。
指示灯值的偏移数据被初始化。
设定值
各项目的贴装条件。
关于多功能识别照相机 [类型3] 的照明设定
1. 当反射照明亮灯时，不进行BGA的焊球高度检查。
2. BGA照明值将在内部自动转换。因此，在进行
BGA的焊球高度检查之际，有时会在识别画面上
显示与所设定值不同的值。
3. 为了维持3D检查条件，识别系统有时会自动变更
照明值。
注意
