8

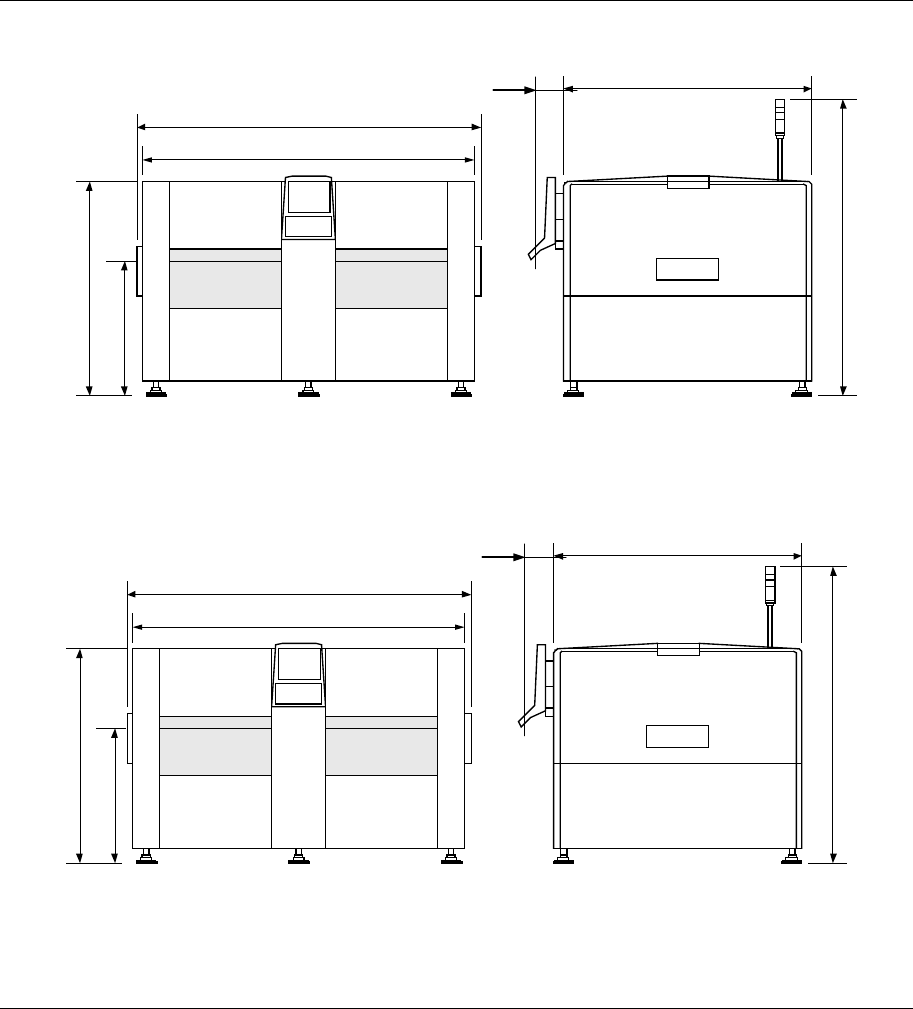

4-2-2 外形尺寸 (不包括最大突起物)
（单位=mm）
2020/2070
1650 (L,L-Wide )
2420(L,L-Wide )
2650(L) , 2880( L-Wide )
基板搬送高さ
900/950
1530/1580
1995/2045
2020/2070
1850
2430
2880
基板搬送高さ
900/950
1530/1580
1995/2045
4-2-3 主机重量
L 基板,L-Wide 规格 :3,500kg
XL 基板规格 :3,750kg
L 规格、L-Wide 规格
XL 规格
基板传送高度
基板传送高度
(90)
(90)
9
4-3. 贴片循环时间（每小时的元件实际贴片数量）
L 基板, L-Wide 规格 : 66,000 CPH
XL 基板规格 : 51,000 CPH
※(遵循 IPC9850
)
﹡1 把贴片元件 1608、1005、0603 在 200×200mm 基板上依次按 0°、90°、180°、
270°角度贴装 400 点时平均每小时可贴装点数。
﹡2 0402 的贴装按顺序吸取，为 51,500 CPH (L,L-Wide 规格),40,500 CPH(XL 基板)
﹡3 使用 0402 元件对应功能贴装 0402 元件时，0402 元件之间不能同时吸取。
但是 0402 元件与其他元件同时吸取时，如以 0402 元件的贴片头为基准，其他吸取
贴片头在同时吸取范围内，则可执行同时吸取。
﹡4 使用吸取/贴片监视时，贴片循环时间最多会慢 3％。此外，设置吸取/贴片监视使用
「发生元件有无错误时暂停」时，贴片循环时间最多会慢 40％。
4-4. 吸嘴
为了提高各种不同元件的贴片的可靠性，有下表几种吸嘴的设定。
FX-3RA 的标准附件吸嘴，从吸嘴组中选择。
标准附件吸嘴
吸嘴 吸嘴组
对象元件（参考）
号码 内径 外径 A B D E F
自由选
择组
500 2-φ0.4 1.0×0.5 - 24 - - 18
﹡注 1
1005, 1608, 2012 ＊注 2
SOT(
模块部
1.6 x 0.8)
501
φ
0.25
0.7×0.4
-
-
-
18
18
0603
502 φ0.4 φ0.7 24 - 24 24 -
1005
503 φ0.6 φ1.0 24 - 18 12 -
160
8, 2012,
SOT(
模块部 1.6 ×0.8),
SOT(
模块部
2.0 ×1.25)
504 φ1.0 φ1.5 - 12 12 6 6
2012, 3216, SOT23,
SOT(
模块部
2.0 ×1.25)
505 φ1.7 φ3.5 4 4 4 2 2
铝电解电容(小）,
钽电容
,
微调电容器
506 φ3.2 φ5.0 4 - 2 - -
铝电解电容
(
中
)
SOP(
窄宽度形
),SOJ,
连接器
507 φ5.0 φ8.5 4 - - - -
铝电解电容(大),SOP(宽幅型
),
TSOP,QFP,PLCC,
连接器
508 φ8.0 φ9.5 4 4 4 4 4
QFP, PLCC, BGA
合计个数
64
44
64
66
48
44
* 标准配备的附件外，其他为选购项。
* CVS 用吸嘴组的个数相同。
* ATC 上可设置的吸嘴个数为 72 个。（每个单元 18 个×4 单元）
*注 1：标准吸嘴自由选择组，可从 500~508 中选择 44 个。
但必须包括装置校准使用的吸嘴。
·激光校准用（500,502,503 吸嘴中的 1 个）
·Head 偏移用（508 吸嘴 1 个）
*注 2：因 2012R 的吸取面形状（厂商及电阻差异等），可能发生
θ
偏移，要进行 2012R 元件
的高密度贴片（相邻 0.3mm 以下）时，请使用 504 吸嘴。
10
4-5. 对象元件
4-5-1 适用元件尺寸
（单位：mm）
识别装置
适用元件尺寸
纵×横
LNC60/61
激光识别装置
最小：0.4×0.2
最大：33.5（一边 33.5）（注 1）
元件高度 0.08(0402 时)～6.0
引脚间距 0.65 以上 （注 2）
球间距 1.00 以上 （注 2）
注 1: LNC60/61 的 6 个吸嘴可同时识别的最大元件尺寸为□10.0mm。
将超过□10mm 的元件用 LNC60/61 进行贴装时，只能 3 个贴片头吸取。
要贴装 0402 元件，除 509 吸嘴之外，还需要专用的带式供料器。
注 2: 激光识别不能识别引脚部分、球的部分。
4-6. 贴片精度 X , Y,
θ
贴装位置（X,Y）
（单位：
μ
m）
元件种类 贴片精度
方形芯片 ±50（Cpk≧1）
贴装姿势（
θ
）
（单位：°）
元件种类
尺寸
激光识别装置（
LNC60/61
）
方形芯片
0402
±
5.0
0603
±
3.0
1005
±2.5
1608
以上
±
2.0
相邻间距
・0402 ：0.15mm
・0603,1005 ：0.20mm
