14 4- 7- 6 基板位置校正功能 基准标记识别视 野 □ 6.3mm ( 摄像机视野 范围 ) 图 基准标记识别视野 基准标记识别窗 口尺寸 可在 最大 6 .3mm 的范围内 进行调整。但 应确保识别标记与 周围的间隙 。 识别标记的种类 与校正方法 基板基准标记 在基板上设置 2 处或 3 处标记，用于校正整体 基板。 检测出 2 处时，可对基板整 体的位置偏移 ·角度偏移 · 基板的伸缩进行校正。 检测出 3 处时，可进一步…
13
基板传送基准
L 基板规格 前面基准，后面基准
XL 基板规格 仅限前面基准
※出厂交货时对应
基板钳夹方式
将基板表面固定，夹持基板前后两端。
基板宽度调整方式
马达驱动的自动调整基板宽度方式(基板最小尺寸：50.0mm×50.0mm)。
基板缓冲
基板传送部由【IN 缓冲】、【 IN 工作台】、【 JOINT 缓冲】、【OUT 工作台】、【 OUT 缓冲】
的【3 缓冲＋2 工作台】构成。
※对应基板的[X 方向尺寸]不同，[可使用缓冲数]会有限制。
○：可使用、×：不能使用
基板规格
X 方向尺寸
缓冲的使用限制
备注
【IN】 【JOINT】
【OUT】
L
410mm 未满 ○ ○ ○ ―
410mm 以上
800mm
以下 注 1
× ―
L-Wide
410mm 未满 ○ ○ ○ ―
410mm 以上
510mm 未满
○ × ○ ―
510mm 以上
800mm
以下 注 1
× ―
XL
410mm 未满
○ ○ ○ ―
410mm 以上
610mm 未满
○ × ○ 安装传送延长
× 否安装传送延长
610mm 以上
800mm
以下 注 1
× ―
注1：对应长尺寸基板（工厂出货选项）时。
基板位置确定标准
·外形基准
·销基准（选项）
14
4-7-6 基板位置校正功能

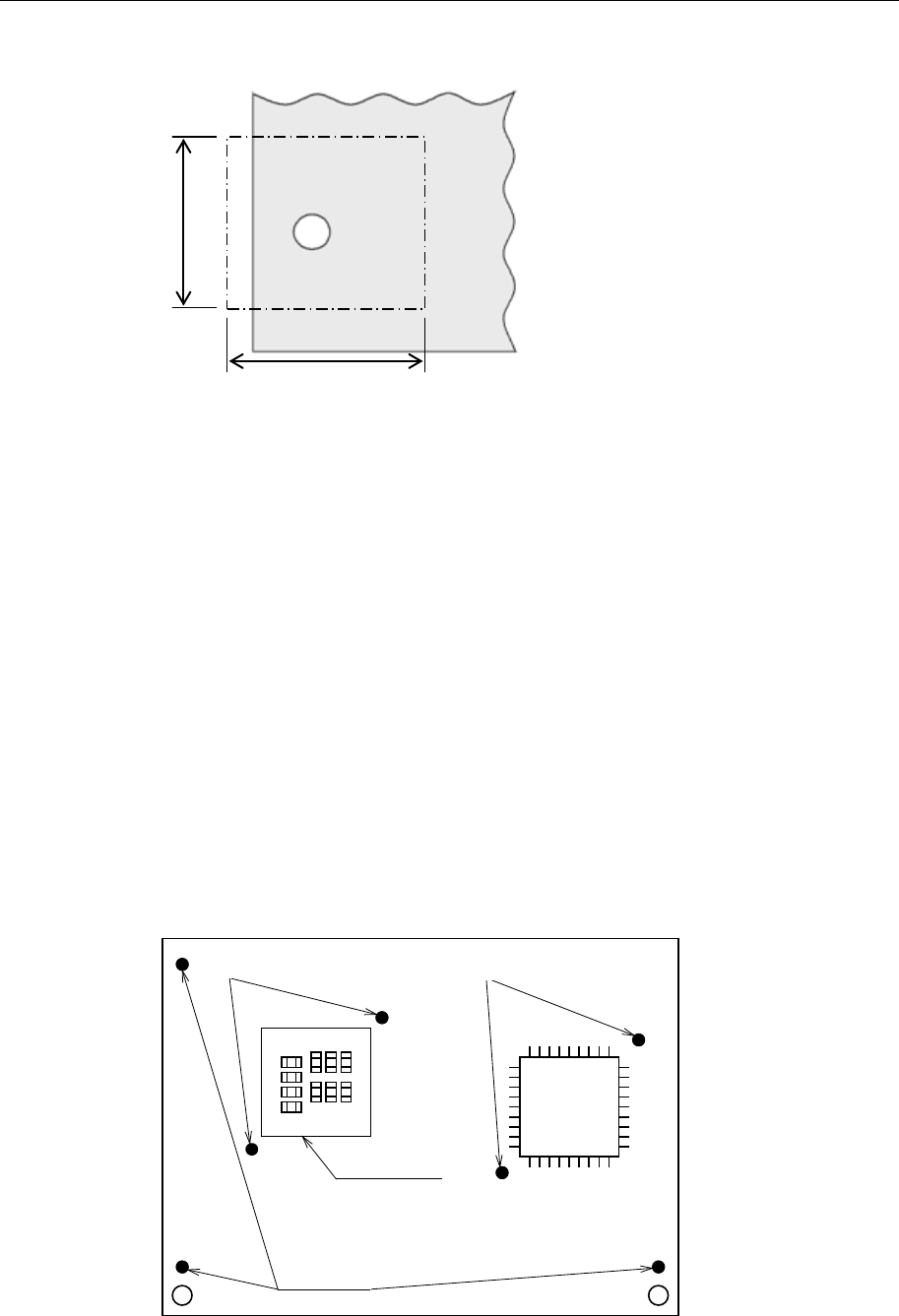

基准标记识别视野
□6.3mm(摄像机视野范围)
图 基准标记识别视野
基准标记识别窗口尺寸
可在最大 6.3mm 的范围内进行调整。但应确保识别标记与周围的间隙。
识别标记的种类与校正方法
基板基准标记
在基板上设置 2 处或 3 处标记，用于校正整体基板。
检测出 2 处时，可对基板整体的位置偏移·角度偏移·基板的伸缩进行校正。
检测出 3 处时，可进一步对基板的 XY 直角的偏移进行校正。
领域·元件定位标记
对有多个贴片位置的元件组，可通过设置 2 处或 3 处(任意位置)标记，对组内元件的
片位置进行校正。（最多 50 组）
注 1: 可设置在任意位置上。但有 3 处基准标记时，标记的 3 个点不能排列在一条直线上。
(建议在基板 4 个角设置标记)
注 2:使用长尺寸基板对应选购项基板 2 次传送时，每一次传送时必须有可检测的 2 处或 3
处的基板基准标记（合计 4 处或 6 处）
图 基准标记与元件定位标记
搭 載 グ ル ー プ
エ リ ア 部 品 位 置 決 め マ ー ク 部 品 位 置 決 め マ ー ク
基 準 マ ー ク
基准领域元件定位标记
元件定位标记
基准标记
贴片组
基板
识别标记
基板识别视野
6.3mm
6.3mm
15
识别标记的基本材质
· 采用未涂层的铜或已涂层的铜。
· 识别标记表面与相邻的印刷电路配线材质之间，必须有明显的反差。
· 识别标记不得被氧化，也不得使用粗劣老化的材质。
识别标记的涂层
标记的表面应进行下述涂层。
· 透明的抗氧化涂层
· 镀镍
· 镀锡
· 镀金
· 热风整平焊料涂层
识别标记形状
·标准标记包括“识别标记形状”中所示的 13 种类型。
·“识别标记形状”以外的标记，用户可制作模板，通过图案匹配功能进行识别。
注1. 可对应 3 种基准标记，6 种领域·元件定位标记。
注2. 在视野范围内不得有形状类似的图案。必须有明确的反差。
·三角形、黑白相间的方格以及用户模板，旋转 90°后标记也可识别。
图 识别标记形状
识别标记遵循 EIAJ ET-7302“表面贴装印刷电路板用识别标记”规定。
圆形
正方形
菱形
三角形
倒三角形 黑白相间方格
十字形
中空圆形
中空正方形
中空菱形
中空三角形
中空倒三角形
黑白相间方格
