38 7. 控制系 7- 1. 程序的保存 FX - 3RA 的生产程序保存在 主机内部的 SSD 里。 也可用 USB 端口保 存在外部记忆装置里 。 7- 2. 生产程序容量 每条电路的最多 实装点数 ： 10,000 点 每块基板的最多 电路数 ： 矩阵电路 1200 电路 非矩阵电路 200 电路 每块基板的 最多贴片实装点 数 ： 10,000 点 元件数据数的最 大限度 ： 为贴片机可贴装的最大 限度品种数 吸取数据数 的最…
37
・ 供料器类型：Type W(SFW*AS)
机型
通道宽度
(mm)
SOP
SOJ
PLCC(QFJ)
标称尺寸
（mil）
元件宽
(mm)
元件高
(mm)
标称尺寸
（mil）
元件宽
(mm)
元件高
(mm)
标称尺寸
（mil）
元件宽
(mm)
元件高
(mm)
SFW1AS
（W1 型）
15.0 525
13.34～
14.61
3.5
SFW2AS
（W2 型）
18.2 600
15.24～
16.51
4.0 650
17.40～
17.65
4.20～
5.08
SFW3AS
（W3 型）
20.8 750
19.94～
20.19
SFW4AS
（W4 型）
26.0
950
25.02～
25.27
SFW5AS
（W5 型）
31.2
1150
30.1～
30.55
·N1～N4 型及 W1～W5 型，为变更为其他型号之用，备有其他选购项：间隔片套件。
·N0 型号为 SOP8、10 针用，可对间隙进行细微调整，确保最佳通道宽度。
38
7.
控制系
7-1. 程序的保存
FX-3RA 的生产程序保存在主机内部的 SSD 里。
也可用 USB 端口保存在外部记忆装置里。
7-2. 生产程序容量
每条电路的最多实装点数 ： 10,000点
每块基板的最多电路数 ： 矩阵电路 1200电路
非矩阵电路 200 电路
每块基板的最多贴片实装点数： 10,000点
元件数据数的最大限度 ： 为贴片机可贴装的最大限度品种数
吸取数据数的最大限度 ： 同上
标记注册数的最大限度 ： 区域·元件定位标记 50 组。BOC 标记１组（2～3 个）
7-3. 生产模式
生产，有以下 3 种生产模式。
基板生产
指定生产数量，实际生产基板的模式。
试打
进行试生产的模式。
可选择吸取位置跟踪和贴片后的贴片位置跟踪。
空打
不使用元件而确认吸取贴片动作的模式。
可进行吸取位置跟踪和贴片位置跟踪。
39
①
②
③
④
下流側装置
マウンタ
上流側装置
8.
接口
8-1. 电气信号的种类与含义
下面的“电气信号连接概念图”，是贴片机主机与对象机器连接电气信号的概念图。
在下图里，贴片机与上游装置间的电气信号为①②，与下游装置之间的电气信号为③④。
电气信号①：输入信号要求搬出(Board available in)，即收到上游装置要求搬出印刷基板的信
号。
电气信号②：输出信号许可搬出 (Ready out)，即向上游装置发出许可搬出印刷基板的信号。
电气信号③：输出信号要求搬出 (Board available out)，即向下游装置发出要求搬出印刷基
板的信号。
电气信号④：输入信号许可搬出 (Ready in)，即收到下游装置许可搬出印刷基板的信号。

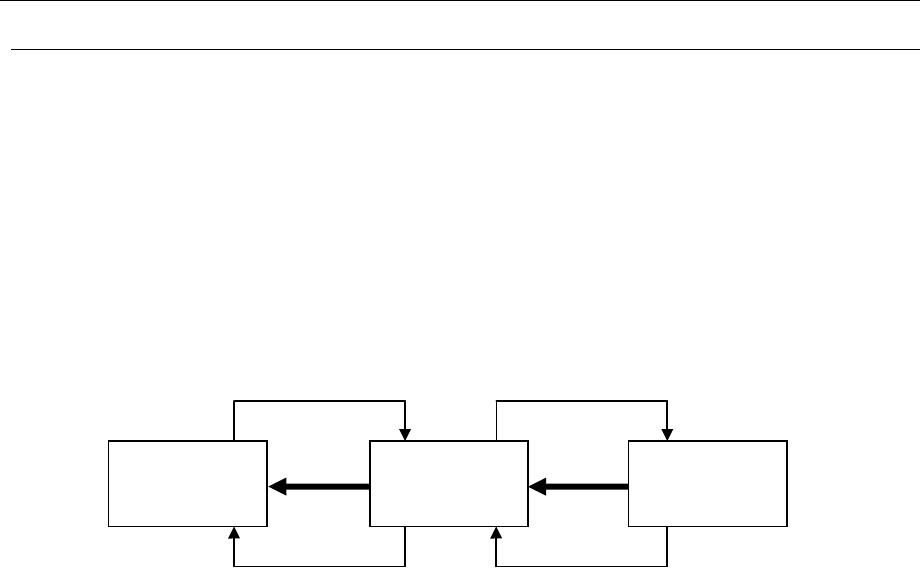

图 电气信号连接概念图
上游装置
贴片机主机 下游装置
