4-7. 对象基板
4-7-1 基板搬送方向
向右传送（从正面看，从左向右方向传送）
向左传送（从正面看，从右向左方向传送） 注：工厂出货时对应。
4-7-2 基板尺寸和重量
(1) 基板尺寸 （单位：mm）
最小尺寸（
L
1
×
W
1
）
注
1
最大尺寸（
L
2
×
W
2
）
注
1
厚度
T
L
基板规格
50×50
410
×
360
注
2
0.3～4.0
附带
L-Wide
（选购项
）
510
×
360
注
2
XL
基板规格
610
×
560
注
2
※ 有关缺口基板、异形基板问题，请另咨询。
※
不论何种基板材质、基板颜色，凡是反射率低的基板，有时传感器无法检测出。
注 1：L 表示传送方向尺寸，与 L 成直角方向为 W，W/L=2 以下。
注 2：长尺寸基板对应机型，在基板 2 次传送时 L 尺寸可被扩展到 800mm。
(2) 基板重量的最大容许值
2,000g
(3) 基板弯翘容许值
平均每 50mm 为 0.2mm 以下，上翘、下翘均 1mm 以下（根据 JIS B 8461）。
4-7-3 基板传送元件不可贴片范围
注 1：工厂出货时的尺寸。
注 2：外形基准（标准）时不需要。
基板
传送方向
不可
贴片范围
6mm
（销的直径为 4mm 时）注 2
L 基板规格 50～410 mm
L
-Wide 基板规格 50～510 mm
XL
基板规格 50～610 mm
L/L-Wide 基板规格 50～360 mm
XL
基板规格 50～560 mm
5±0.1
mm 注 1
5±0.1
mm
3mm
3mm
12

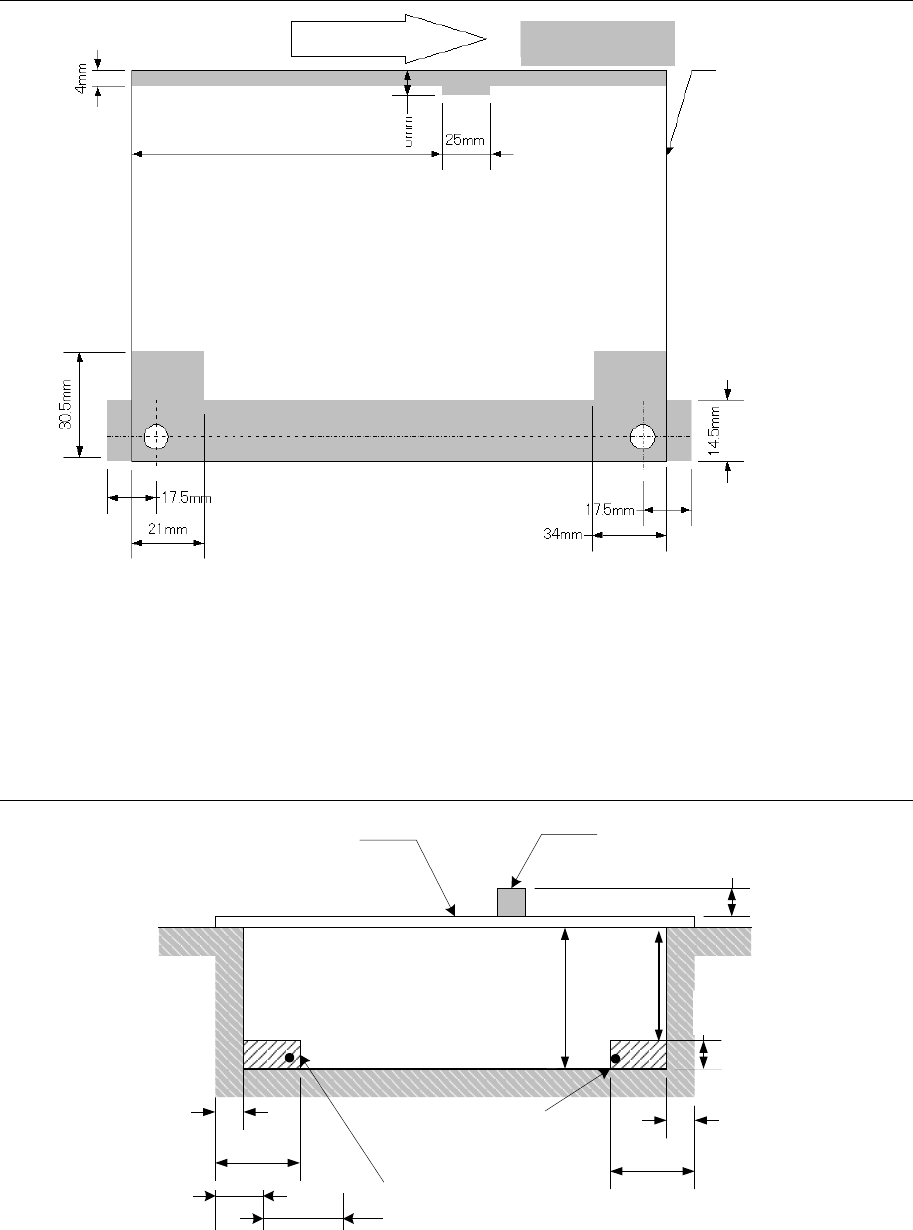

4-7-4 支撑销不可设置范围
* 使用定心销（选购项）时，需要追加※标记尺寸限制范围。
注 1： 基板传送方向为反方向（向左流动）时，支撑销不可设置范围与上图的左右呈对
称关系。
注 2：XL 基板规格的右工作台与上图呈左右对称。
4-7-5 基板表面及背面可贴片范围
基板背面
可贴片范围
6mm
元件
基板
最大40mm
25mm
3mm
挡块（固定）
25mm
3mm
10mm
可变60mm（设置选项时可变为163mm）
基准侧挡块（运行）
18mm
传送轨道固定侧
基板传送方向
支撑销不可
设置范围
挡块设置位置
※
※
※
※
※
L
基板规格 198.5mm
XL
基板规格 345mm
最大
30mm
13
基板传送基准
L 基板规格 前面基准，后面基准
XL 基板规格 仅限前面基准
※出厂交货时对应
基板钳夹方式
将基板表面固定，夹持基板前后两端。
基板宽度调整方式
马达驱动的自动调整基板宽度方式(基板最小尺寸：50.0mm×50.0mm)。
基板缓冲
基板传送部由【IN 缓冲】、【 IN 工作台】、【 JOINT 缓冲】、【OUT 工作台】、【 OUT 缓冲】
的【3 缓冲＋2 工作台】构成。
※对应基板的[X 方向尺寸]不同，[可使用缓冲数]会有限制。
○：可使用、×：不能使用
基板规格
X 方向尺寸
缓冲的使用限制
备注
【IN】 【JOINT】
【OUT】
L
410mm 未满 ○ ○ ○ ―
410mm 以上
800mm
以下 注 1
× ―
L-Wide
410mm 未满 ○ ○ ○ ―
410mm 以上
510mm 未满
○ × ○ ―
510mm 以上
800mm
以下 注 1
× ―
XL
410mm 未满
○ ○ ○ ―
410mm 以上
610mm 未满
○ × ○ 安装传送延长
× 否安装传送延长
610mm 以上
800mm
以下 注 1
× ―
注1：对应长尺寸基板（工厂出货选项）时。
基板位置确定标准
·外形基准
·销基准（选项）
