第 4 章 操作篇
4-3. 自动运转的步骤
34
4-3-12.
离线检查（选配）
对过去已检查的基板进行重新检查时，装置不会实际运转。而是使用过去已检查基板的块图像，执行与
自动检查相同的检查动作。
1
触摸 ，从主菜单中选择［自动检查］。
2
在子内容的［选择机型］中选择要检查的机种数据。
3
触摸［START］。
4

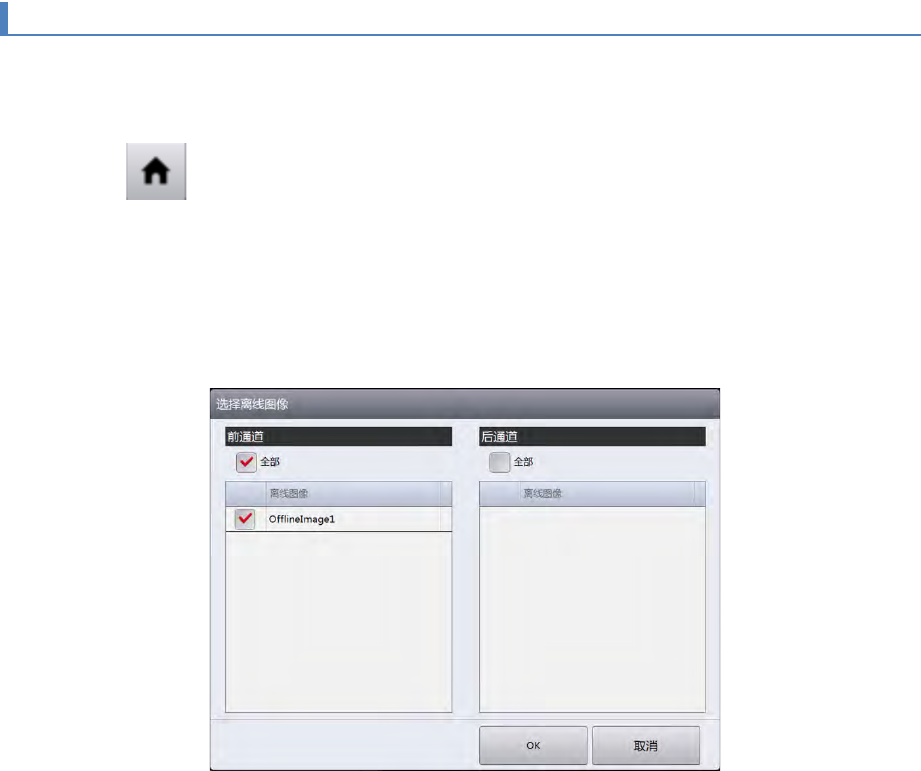

在［选择离线图像］画面中选择用于检查的图像，触摸［OK］。
使用已选择的图像和机种数据进行检查。
第 4 章 操作篇
4-3. 自动运转的步骤
35
4
4-3-13.

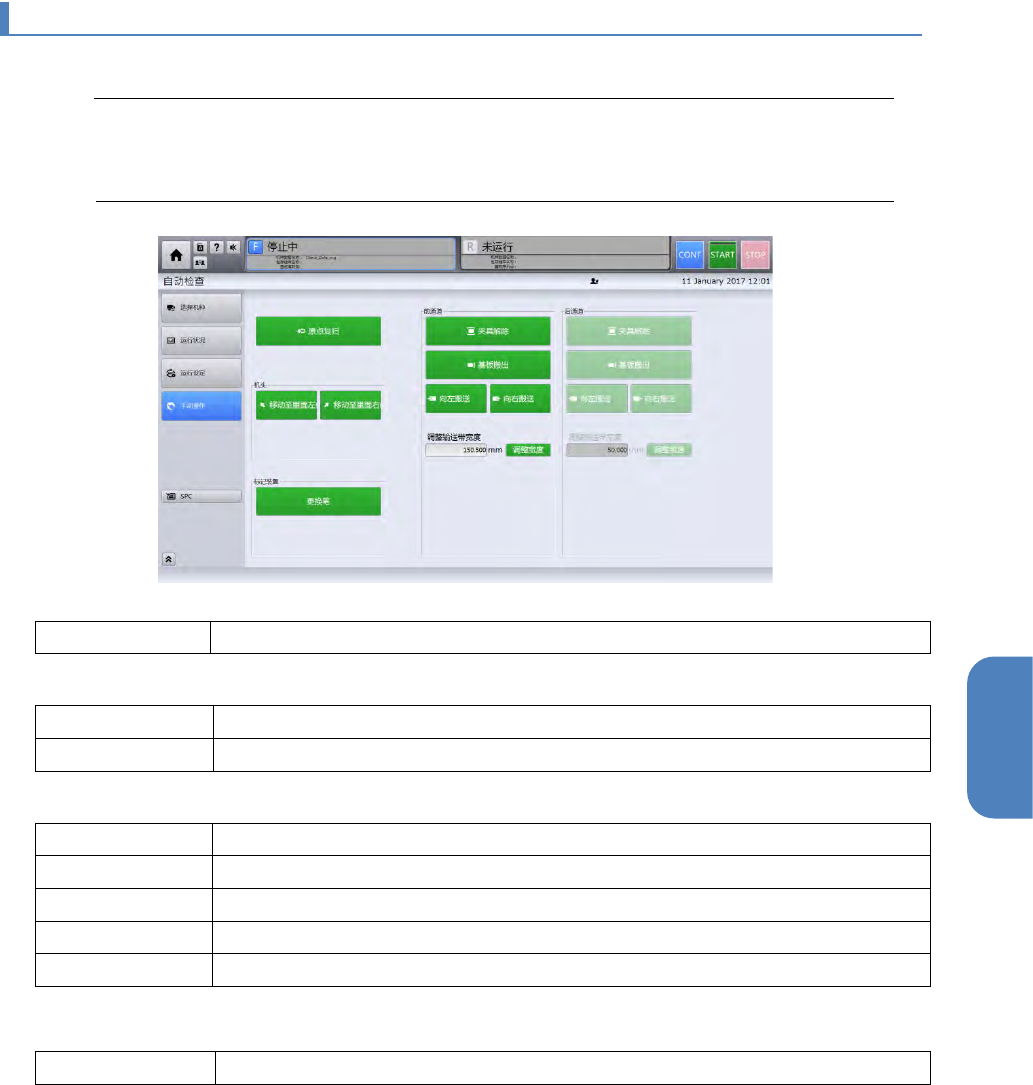

手动操作
在［自动检查］画面中选择［手动操作］，并显示手动操作画面。
Tips
•
进行宽度调整时，与支撑装置的安设位置也有关，有的位置会与传送轨道装置发生干
渉，故请充分注意。
原点复归
进行
XY
轴或输送带的重置原点动作。
机头
向左后侧移动
将摄像头退回至最左侧。
向右后侧移动
将摄像头退回至最右侧。
前通道
夹具解除
开放前侧轨道的固定基板夹具。
基板搬出
前侧车道的基板搬出。
向左搬送
将前侧轨道的基板搬送至左侧。
向右搬送
将前侧轨道的基板搬送至右侧。
调整输送带宽度
将前侧轨道的输送带宽度调整为输入值。
标记装置（选配：
RV-2
专用）
更换笔
进行标记笔的更换动作。
第 4 章 操作篇
4-4. 实时 SPC 功能
36
4-4.
实时
SPC
功能
此功能是将检查的结果图形化，在画面上显示。即使不进行复杂的操作，也可在画面上实时显示最多
50
件的检查结果。此功能的目的是支持生产中的工程状态管理。
・
用柱状图显示各个判定检查结果项目名
・
在检查为
NG
的基板上的检查位置（开口部），按照
NG
发生的件数用不同颜色显示
・
显示根据管理上下限值计算的
CP
值
・
如果存在超过管理上下限值的检查结果，会以红色显示背景。
4-4-1.

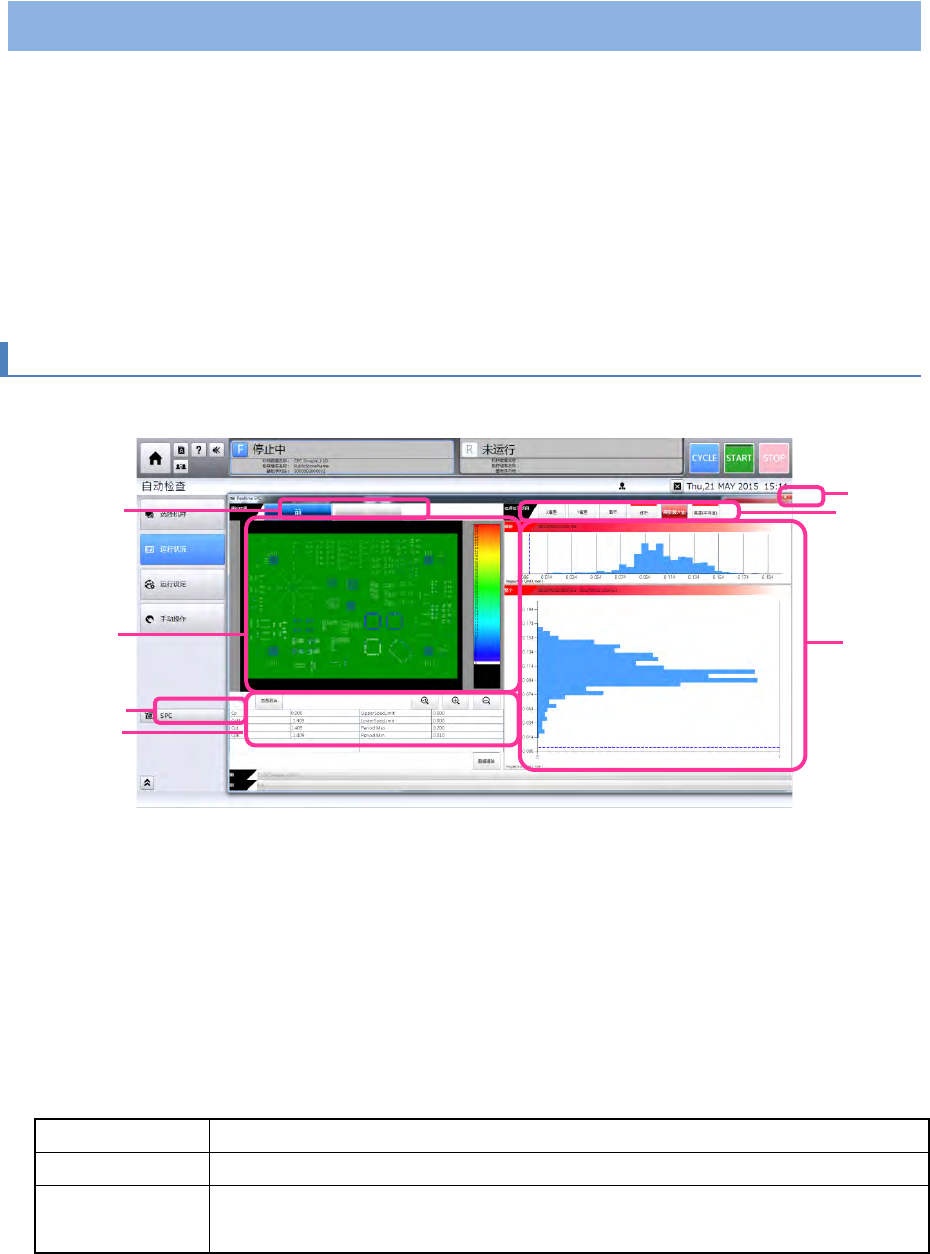

画面构成
从［自动检查］画面选择［
SPC
］，显示实时
SPC
画面。
(a) 显示 SPC
(b) 关闭 SPC 显示
(c) 选择通道
(d) 选择检查项目
(e) 显示基板上检查位置
(f) 显示柱状图
(g) 显示 CP 值
显示
SPC
显示实时
SPC
画面。
关闭
SPC
显示
不显示实时
SPC
画面
选择通道
进行前
・
后的切换。（前、后的按钮与
RV
应用程序的「有效通道设定」是同步
的。如果前、或后任意一个变为了无效，则无效通道的按钮将不能使用。）
b
c
d
e
f
g
a
