第 4 章 操作 篇 4- 5. 机型数据 的创建 和编辑 157 4 7 按下 “ 3D 显示 ” 按钮 。 8 从显示纹理 处的下拉菜单 ，切换轮廓显示。 9 勾选显示断 面，点击显示区 域 。 移动 断面线，确认 最大高度 。 将 此数 值用于之 后 设定 判定检查过程的操 作 时， 作为目标值使用 。 10 按下 “ 关闭 ” 按钮 。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
156

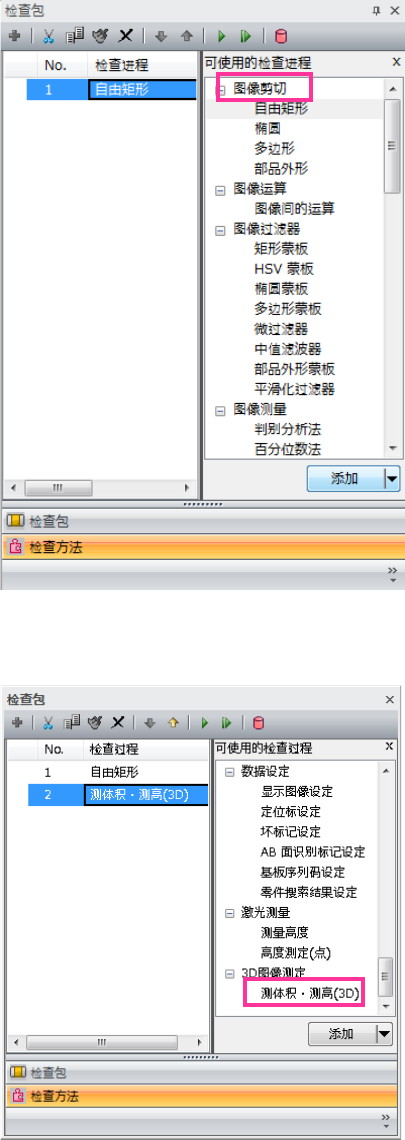

4 追加矩形的检查过程。
5 用步骤框框起放大图像上的检查对象范围，调整
框的形状。
6 追加体积、高度测定（3D）的检查过程。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
157
4

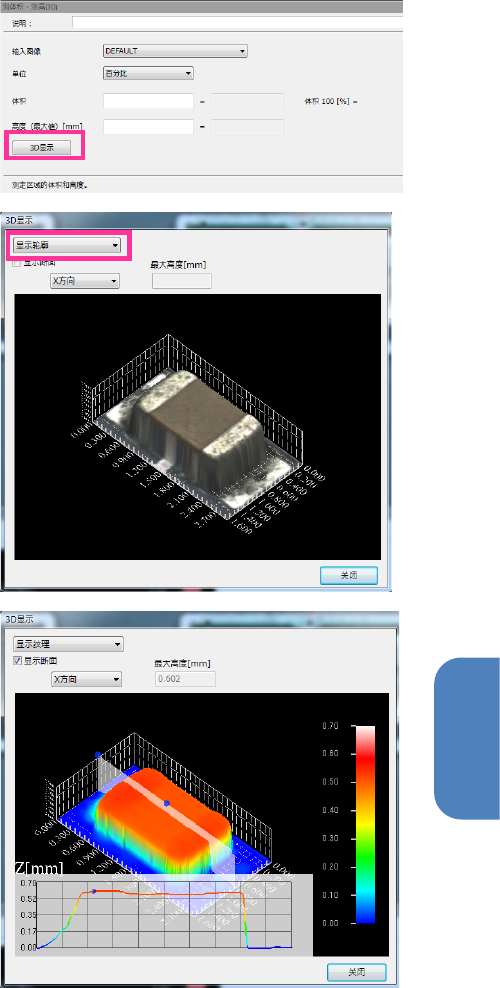

7 按下“3D 显示”按钮。
8 从显示纹理处的下拉菜单，切换轮廓显示。
9 勾选显示断面，点击显示区域。
移动断面线，确认最大高度。
将此数值用于之后设定判定检查过程的操作时，
作为目标值使用。
10 按下“关闭”按钮。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
158
(6) 判定的设定
1 体积，高度（最小值），高度（最大值）， 输
入在高度（平均值）的每个值。（数字本地
内存）
2 追加判定的检查过程
3 输入占所指定区域体积的条件。
4 追加判定检查过程。
5 将先实施确认的元件高度（最大值）的数值
作为参考，输入条件式。
6 对能否正确识别实施测试。
Memo
OK
时，设定结束。
NG
时请再重新设定一次。
