cab T echnology Co., Lt d. 12 ⑤ 向下移动支杆 （31） 直到校准器的探针 （32） 尖端碰到下裁刀 2mm 边缘处， 整个下裁刀长度的测试结果与从上裁刀测试数据差异可 能不超过 ±0.1mm； ⑥ 如上述测试数据差异大于 ±0.1mm，则需联络客服专员处理； ⑦ 转动控制杆 (17) 到 “b” 的位置，则会连接裁刀带动装置与马达。
cab Technology Co., Ltd.
11

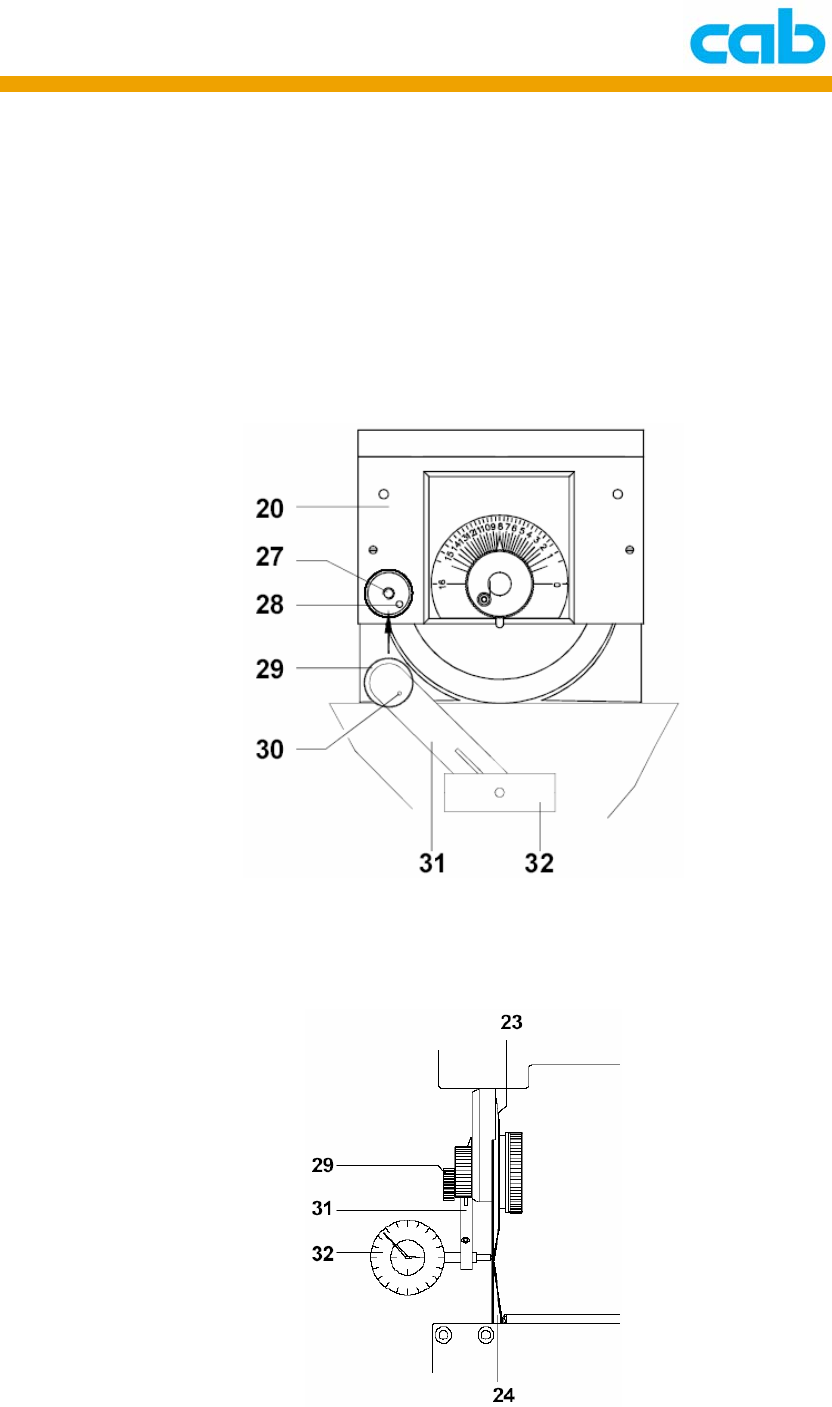

3.7 裁刀校准（选配）
当第一次使用机器、或移动机器设备、或更换裁刀时，最好能使用裁刀
校准器（选配）再次检测裁刀是否保持一直线；
① 转动控制杆(17)到 “a” 的位置，则会关闭裁刀带动装置与马达之
间的连接；
② 移动裁刀带动装置（20）到水平中间位置；
③ 锁上螺丝（29）固定裁刀校准器于裁刀带动装置上的螺纹孔（27），
并确认在支杆（31）内侧的固定栓（30）有正确卡入固定孔（28）；
④ 向上移动支杆（31）直到校准器的探针（32）尖端碰到上裁刀 2mm
边缘处，旋转校准器上的刻度器直到位于 1/100 mm 刻度区的指
针与 “0”刻度对齐；
cab Technology Co., Ltd.
12
⑤ 向下移动支杆（31）直到校准器的探针（32）尖端碰到下裁刀 2mm
边缘处，整个下裁刀长度的测试结果与从上裁刀测试数据差异可
能不超过 ±0.1mm；
⑥ 如上述测试数据差异大于 ±0.1mm，则需联络客服专员处理；
⑦ 转动控制杆(17)到 “b” 的位置，则会连接裁刀带动装置与马达。
cab Technology Co., Ltd.
13

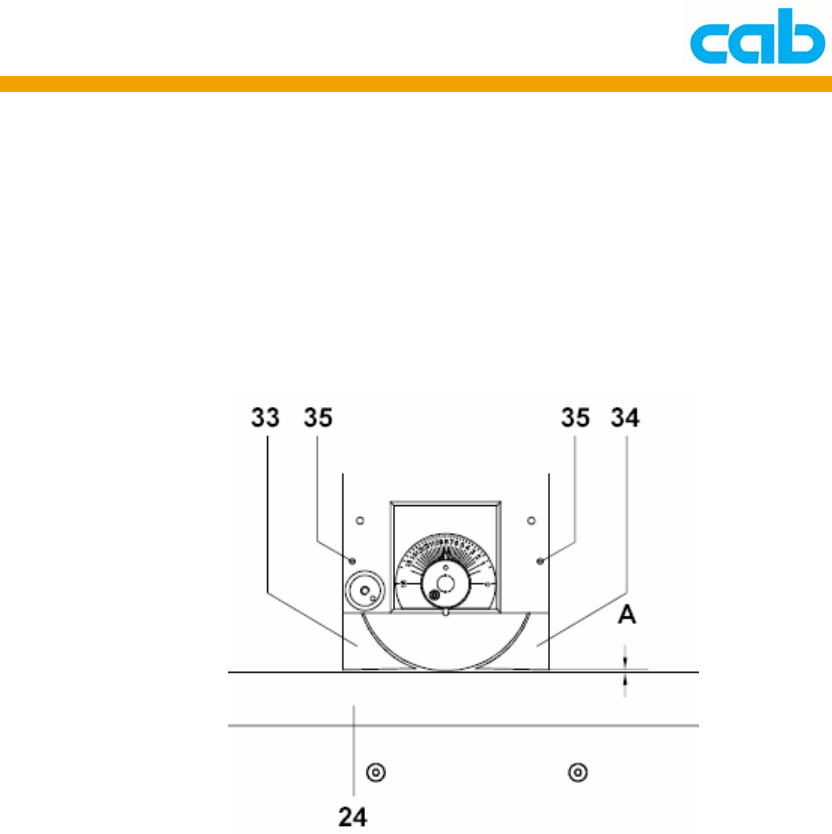

3.8 上导引板调整
① 在使用有 V 型槽的 PCB 时，检测介于上导引板（33、34）与下裁
刀（24）的间隙（A），此间隙设置应能让上导引板准确对入 PCB
的 V 型沟槽，该 PCB 能平顺的来回滑动但不能向旁边滑出；
此上导引板（33、34）可防止 PCB 滑脱，且确保该 PCB 准确的从
沟槽处被切割；
② 间距 A 可依个别需要以上述方式转动不同心圆调整钮（35）做调整。
