3.10 可调式平台的组装
随机器运送的可调式平台乃设计来让操作者在放置 PCB 于直线裁刀上
时供放置手的地方，以防止使用者早期的疲劳。
该可调式平台附有 3 颗圆柱状螺丝与垫片，及一个 Allen 螺丝起子。

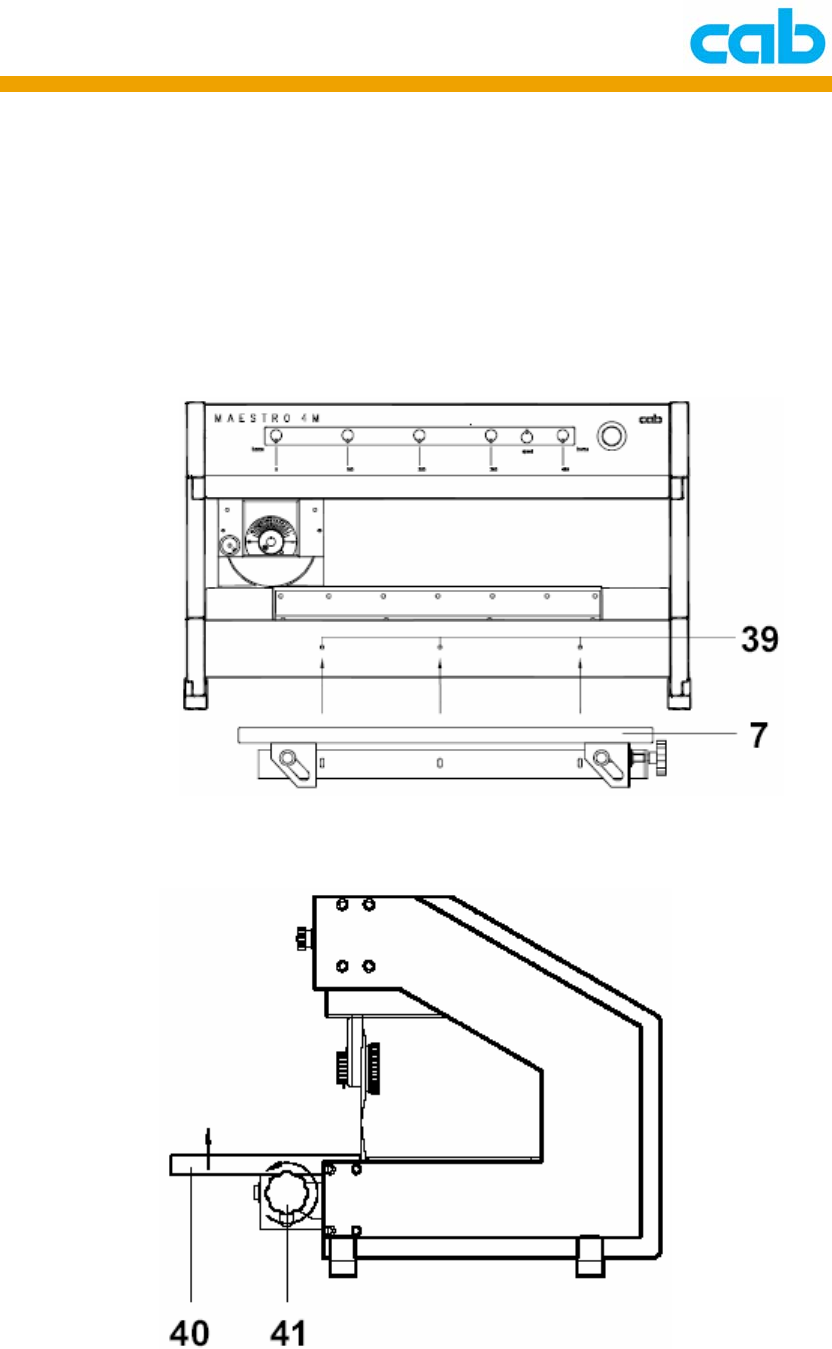

① 于 MAESTRO 4M 上装上可调式平台（7），并于螺纹孔（39）锁上 3 颗
螺丝，可利用平台上螺丝孔的延伸孔做粗略的高度调整；
②
藉由转动螺丝（41），该平台（40）可细微的往上或往下移动，逆时
针转动该螺丝可提高该平台位置。
cab Technology Co., Ltd.
16
四、操作
4.1 脚踏开关功能
在所有需要移动裁刀装置的运作皆须按住脚踏开关直到整个移动完成！
如过早放开脚踏开关，则会造成操作错误！

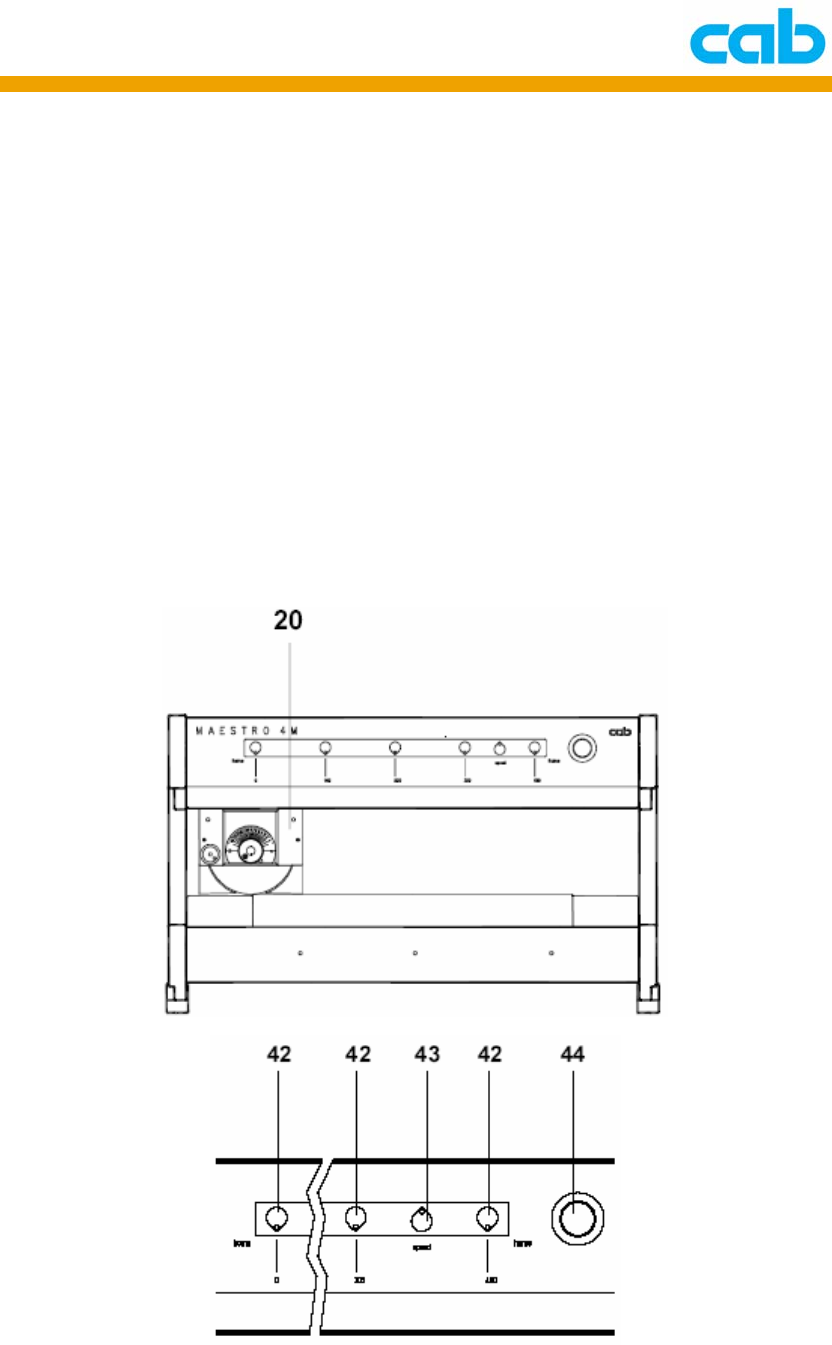

4.2 启动机器
① 切换机器电源到 ON 状态，则会启动位于机器后方的主电源；
② 在启动机器电源后，位于前方操作面版上最左边的按键（42）上的
LED 会闪烁，按下该按键则会启动切割状态，然后按下脚踏开关直
到裁刀带动装置（20）做完同步化移动后停止在最左边位置；
cab Technology Co., Ltd.
17

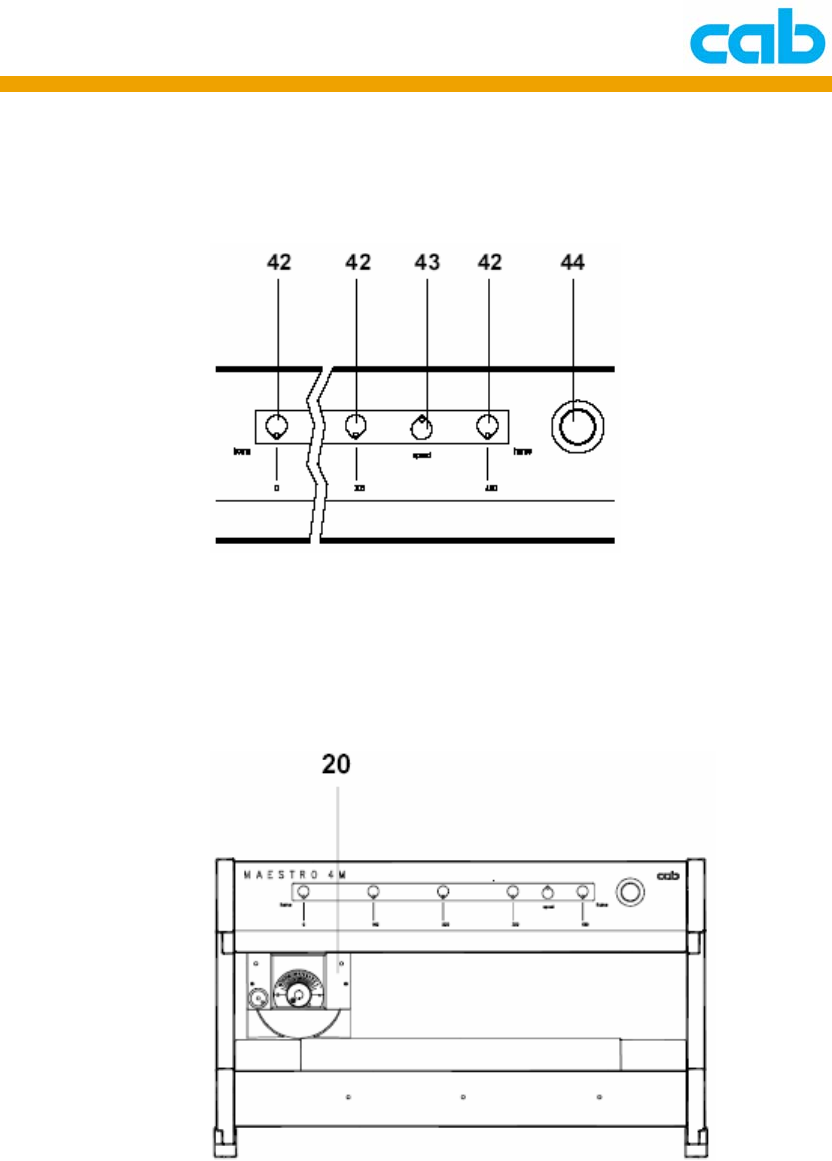

4.3 裁切长度的设定
① 设定的移动距离由操作面板上按键（42）上的两颗 LED 来做指示；
② 如要改变裁刀移动的终端位置，可在操作面板上按下原先有亮灯的
终端位置上的按键，此时该按键 LED 指示灯会熄灭，然后再按下所
需长度（100/200/300/400）的按键；
裁切长度的选择可依需要随时变动，只要该裁刀带动装置（20）是
在停止状态；
③ 只要两颗按键上的 LED 有显示裁切位置，则机器就可以开始动作，
为完成整个设定，必须按住脚踏开关直到机器完成动作，如裁切长
度长于原先裁刀带动装置的设定位置，则裁刀带动装置会移动到新
设定的位置。
