cab T echnology Co., Lt d. 9 3 . 6 上裁刀停止位置调整 上裁刀的低点停止位置调整在出货时已设定好，而在长时间使用机器 后， 如需在特地温度下做切割时， 建议重新调整上裁刀的低点停止位置： ① 转动控制杆 (17) 到 “a” 的位置， 则会关闭裁刀带动装置与马达之 间的连接； ② 移动裁刀带动装置（ 20 ）到水平中间位置；
cab Technology Co., Ltd.
8

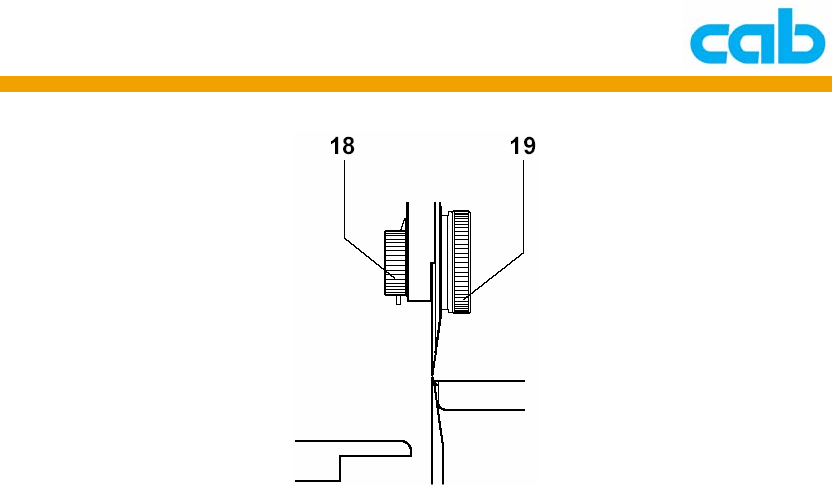

④ 在调整上裁刀时，先握住旋钮（18）并同时转松旋钮（19）；
⑤ 以顺时针方向转动旋钮（18）直到不能转动为止，上裁刀（23）会
往下移动到碰触下裁刀（24），也就是低点位置，注意该位置时的
指针（22）所指的刻度，以备后续调整，此低点位置会挡住上裁刀
以防止调整过度；
⑥ 以逆时针方向转动旋钮（18）直到指针指到介于低点位置与刻
度 ”16” 的中间位置；
⑦ 拴紧旋钮（19）并执行几次切割测试以确定是否可正常裁切 PCB，
如无法正常切割，则需慢慢缩减上下裁刀的间距，此调整可帮助降
低切割力道，这对于 PCB 上靠近切割凹槽的精密组件非常重要；
⑧ 如 PCB 上有各种精密组件，则可用二次切割方式，使用此方式时，
上下裁刀之间距离会增加，而 PCB 会被切割两次；
⑨ 转动控制杆(17)到 “b” 的位置，则会连接裁刀带动装置与马达；
cab Technology Co., Ltd.
9
3.6 上裁刀停止位置调整
上裁刀的低点停止位置调整在出货时已设定好，而在长时间使用机器
后，如需在特地温度下做切割时，建议重新调整上裁刀的低点停止位置：
① 转动控制杆(17)到 “a” 的位置，则会关闭裁刀带动装置与马达之
间的连接；
② 移动裁刀带动装置（20）到水平中间位置；
cab Technology Co., Ltd.
10
③ 握住旋钮（18）并同时转松旋钮（19）；
④ 以逆时针方向转动旋钮（18）直到指针（22）指到刻度 ”16” 的
位置；
⑤ 松开螺丝（25）；
⑥ 以顺时针方向转动旋钮（18）直到上、下裁刀轻微碰触但不重迭；
⑦ 握住旋钮（18）并同时转松旋钮（19）；
⑧ 顺时针方向移动支杆（26）直到不能移动为止，然后锁紧螺丝
（25），此调整会挡住上裁刀以防止上裁刀移出调整位置；
⑨ 转动控制杆(17)到 “b” 的位置，则会连接裁刀带动装置与马达。
