3.8 上导引板调整

① 在使用有 V 型槽的 PCB 时，检测介于上导引板（33、34）与下裁

刀（24）的间隙（A），此间隙设置应能让上导引板准确对入 PCB

的 V 型沟槽，该 PCB 能平顺的来回滑动但不能向旁边滑出；

此上导引板（33、34）可防止 PCB 滑脱，且确保该 PCB 准确的从

沟槽处被切割；

② 间距 A 可依个别需要以上述方式转动不同心圆调整钮（35）做调整。

cab Technology Co., Ltd.

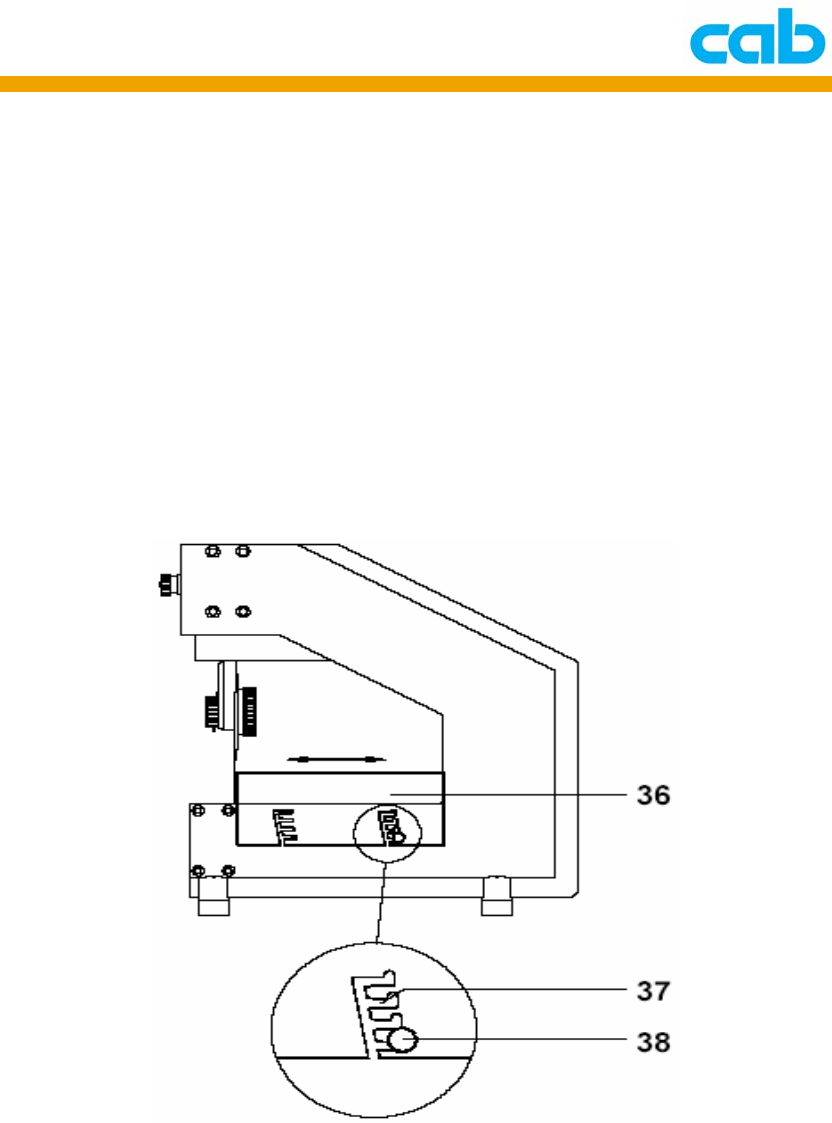

3.9 内桌调整

MAESTRO 4M 的内桌（36）可依不同需要做高度位置的调整，方法如

下：

① 松开位于机器内部的螺丝（38）；

② 稍微提高内桌（36）并往前移动到不能移动为止；

③ 在沟槽（37）滑动调整到依所需高度；

④ 轻微往前拉动内桌直到卡入正确位置；

⑤ 锁紧螺丝（38）；

⑥ 当螺丝（38）在松开状态时，该内桌能从机器移除，在更换下裁刀

或装置输送带时，必须移除该内桌。

另外，向后滑动该内桌则可在内桌与下裁刀之间形成一空间，则 PCB

的切割碎屑可顺利掉落到放置在下面的容器里。
