4.5 PCB 裁切
注意！
为把伤害风险降到最低，
当裁切 PCB 时应戴上保护手套！
① 以手水平握住待切割的 PCB（45）并放入直线裁刀（24），使裁刀位
于 PCB 的 V 型沟槽，确认该 PCB 位置是在有亮灯的 LED 区域里，也
就是预先选择的上裁刀移动区域；
② 需要几乎整个直线裁刀长度的大型 PCB 应以在分别的上导引片（33、
34）下滑动；
cab Technology Co., Ltd.
20
③ 当上裁刀划过 PCB 上的 V 型沟槽就会把板子切割完成，裁刀带动装
置（20）由脚踏开关控制，一直到该装置从起点端移动到终点端才
算动作完成；
④ 当控制裁切长度位置的两端按键未被设定时，也就是 LED 指示灯在
熄灭状态，该裁刀带动装置可移动到最左或最右手端（在裁切长度
程序之外），再按下所要设定的位置键则可使用脚踏开关操作固定裁
切位置。
cab Technology Co., Ltd.
21

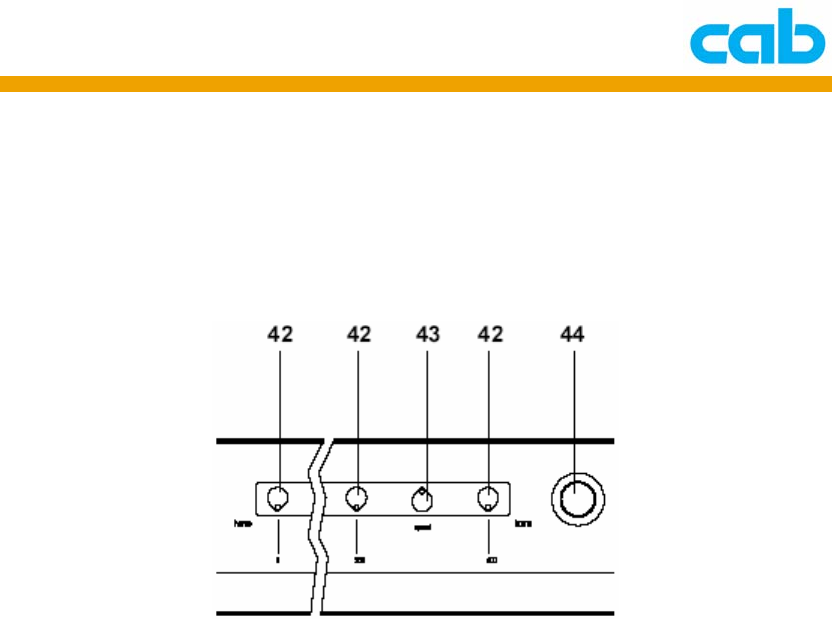

4.6 紧急开关
在紧急状况下，用力按下紧急停止开关（44），就会终止 MAESTRO 4M
的电压供应。
再转动该开关（44）则可恢复电源供应，开启机器的电源开关时也是以
相同的方式。
