3.4 固定电源线
如图示方式置放电源线（3）及脚踏开关线（2），使用机器上的固定架
（16）固定电线。
cab Technology Co., Ltd.
7
3.5 上刀片高度调整
为避免在运送过程可能会损害到刀片，上裁刀（23）需被固定在「停放
位置」，如此便与下裁刀有最大间距，因此上裁刀在开启机器前必须被
设定到工作位置：
① 转动控制杆(17)到 “a” 的位置，则会关闭裁刀带动装置与马达之间
的连接；
② 移动裁刀带动装置（20）到水平中间位置；
③ 操作者可看到在裁刀带动装置上有一上裁刀高度调整指示的刻度
装置（21），可以 1/10mm 的间隔调整，当收到机器时，指示器上
的指针（22）是指在 ”16” 的位置；
cab Technology Co., Ltd.
8

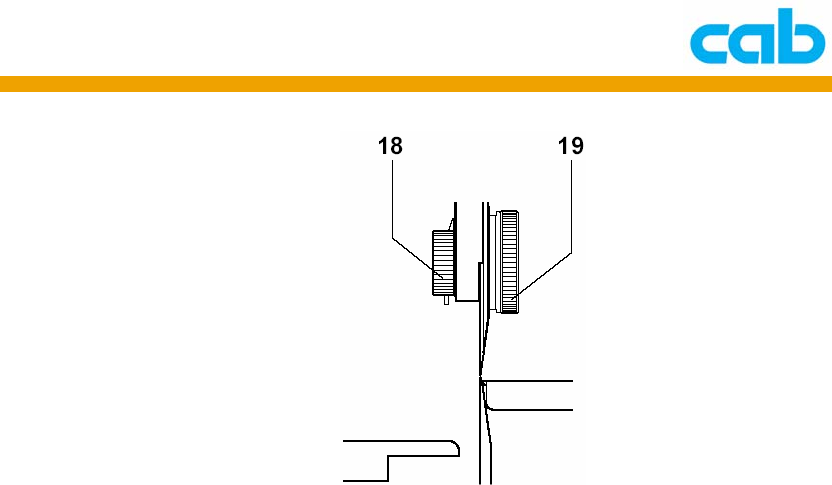

④ 在调整上裁刀时，先握住旋钮（18）并同时转松旋钮（19）；
⑤ 以顺时针方向转动旋钮（18）直到不能转动为止，上裁刀（23）会
往下移动到碰触下裁刀（24），也就是低点位置，注意该位置时的
指针（22）所指的刻度，以备后续调整，此低点位置会挡住上裁刀
以防止调整过度；
⑥ 以逆时针方向转动旋钮（18）直到指针指到介于低点位置与刻
度 ”16” 的中间位置；
⑦ 拴紧旋钮（19）并执行几次切割测试以确定是否可正常裁切 PCB，
如无法正常切割，则需慢慢缩减上下裁刀的间距，此调整可帮助降
低切割力道，这对于 PCB 上靠近切割凹槽的精密组件非常重要；
⑧ 如 PCB 上有各种精密组件，则可用二次切割方式，使用此方式时，
上下裁刀之间距离会增加，而 PCB 会被切割两次；
⑨ 转动控制杆(17)到 “b” 的位置，则会连接裁刀带动装置与马达；
