cab T echnology Co., Lt d. 18 4.4 裁切速度设定 ① MAESTRO 4M 能以两种速度运作； ② 每当机器切换到 ON 状态时， 初始速度是设定在低速， 在速度键 （43） 上的 LED 是熄灭状态； ③ 如 PCB 切割器应以较高速运作，则按下速度键（43） ，此时 LED 会 亮灯，表示是以高速运作； ④ 在每次切割周期完成后，可随时按下速度键改变切割速度。
cab Technology Co., Ltd.
17
4.3 裁切长度的设定
① 设定的移动距离由操作面板上按键（42）上的两颗 LED 来做指示；
② 如要改变裁刀移动的终端位置，可在操作面板上按下原先有亮灯的
终端位置上的按键，此时该按键 LED 指示灯会熄灭，然后再按下所
需长度（100/200/300/400）的按键；
裁切长度的选择可依需要随时变动，只要该裁刀带动装置（20）是
在停止状态；
③ 只要两颗按键上的 LED 有显示裁切位置，则机器就可以开始动作，
为完成整个设定，必须按住脚踏开关直到机器完成动作，如裁切长
度长于原先裁刀带动装置的设定位置，则裁刀带动装置会移动到新
设定的位置。
cab Technology Co., Ltd.
18

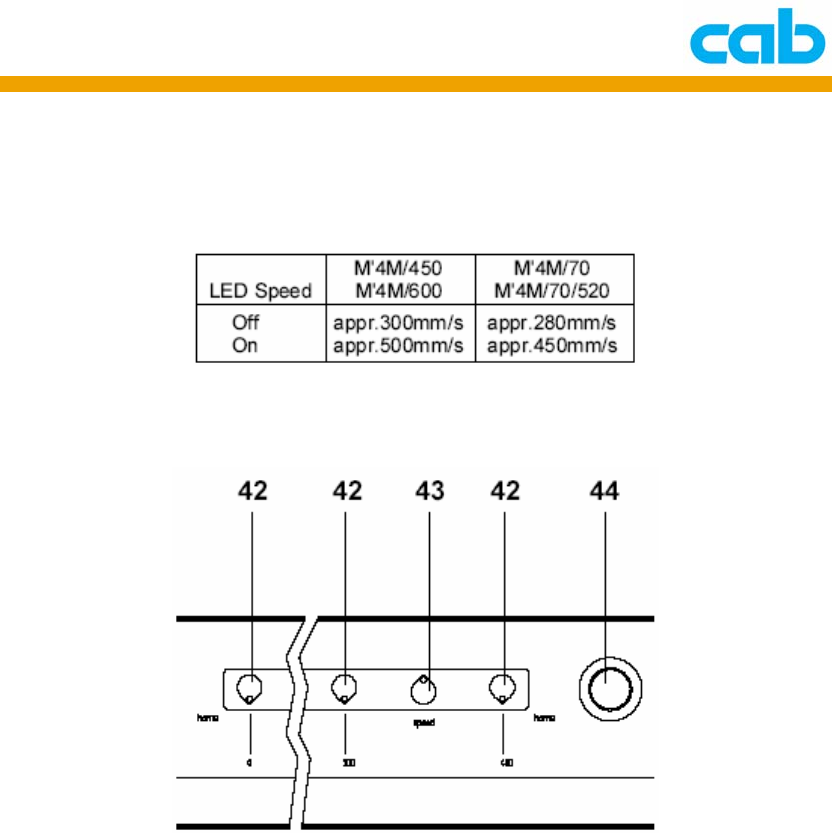

4.4 裁切速度设定
① MAESTRO 4M 能以两种速度运作；
② 每当机器切换到 ON 状态时，初始速度是设定在低速，在速度键（43）
上的 LED 是熄灭状态；
③ 如 PCB 切割器应以较高速运作，则按下速度键（43），此时 LED 会
亮灯，表示是以高速运作；
④ 在每次切割周期完成后，可随时按下速度键改变切割速度。
cab Technology Co., Ltd.
19
4.5 PCB 裁切
注意！
为把伤害风险降到最低，
当裁切 PCB 时应戴上保护手套！

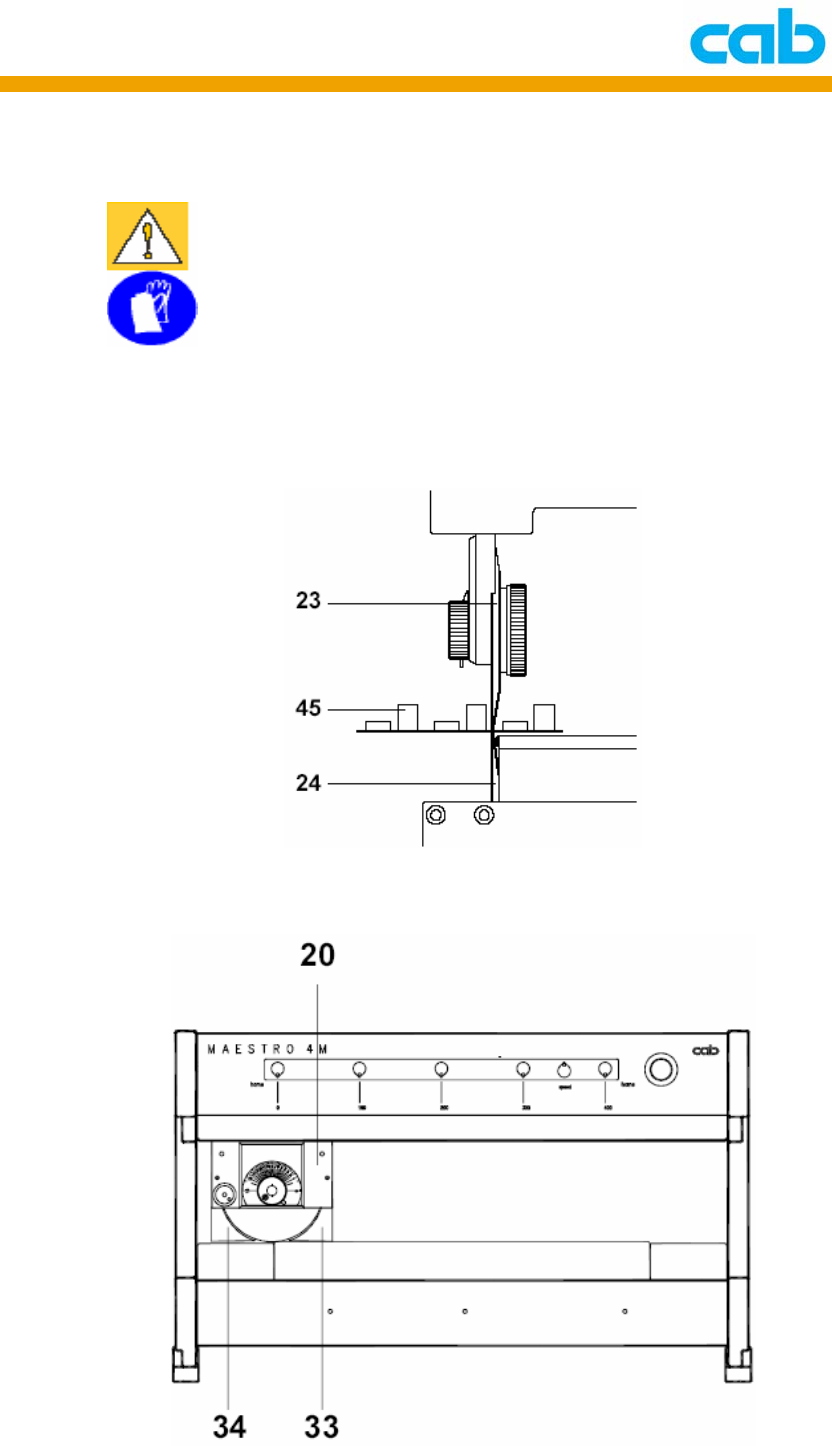

① 以手水平握住待切割的 PCB（45）并放入直线裁刀（24），使裁刀位
于 PCB 的 V 型沟槽，确认该 PCB 位置是在有亮灯的 LED 区域里，也
就是预先选择的上裁刀移动区域；
② 需要几乎整个直线裁刀长度的大型 PCB 应以在分别的上导引片（33、
34）下滑动；
