cab T echnology Co., Lt d. 23 五、裁刀更换 5.1 上（圆弧形）裁刀更换 警告！ 更换前请先拔除电源线！ 注意！ 为降低伤害风险， 当更换裁刀时， 请务必戴上保护手套！ ① 转动控制杆（ 17 ）到 “a” 的位置，则会关闭裁刀带动装置（ 20 ） 与马达之间的连接；
cab Technology Co., Ltd.
22
4.7 错误讯息
在操作 MAESTRO 4M 时发生的错误状况会由其中一端的按键（42）
上的 LED 闪烁来指示错误端，错误端是依据裁刀带动装置的移动方向
决定。
当其中一颗 LED 闪烁时所代表的三种情况：
- 开启电源后的待机模式，无任何错误状态，可参考第四章第二节；
- 如上裁刀卡住，例如尝试切割 V 型沟槽以外的地方，过载保护；
- 在裁刀带动装置完成整个移动之前放开脚踏开关，会产生错误，因
而该移动动作会中断。
在上裁刀卡住的状态下，该裁刀带动装置会稍微往后移动，然后按下闪
烁的按键，再按下脚踏开关让裁刀带动装置移回两边的起始端点，同时，
卡住的物体应已被移除，而机器应被切换到关机状态，操作者再检测机
器可能的损害，当没有问题后，就可再继续操作机器。
如裁刀带动装置在没有跟带动马达连接，但机器是在开启电源状态下被
移动时，则设定裁切位置之两端按键上的 LED 都会闪烁，此情形下，
应连接带动马达且把机器关闭再开启。
cab Technology Co., Ltd.
23
五、裁刀更换
5.1 上（圆弧形）裁刀更换
警告！
更换前请先拔除电源线！
注意！
为降低伤害风险，
当更换裁刀时，
请务必戴上保护手套！
① 转动控制杆（17）到 “a” 的位置，则会关闭裁刀带动装置（20）
与马达之间的连接；
cab Technology Co., Ltd.
24

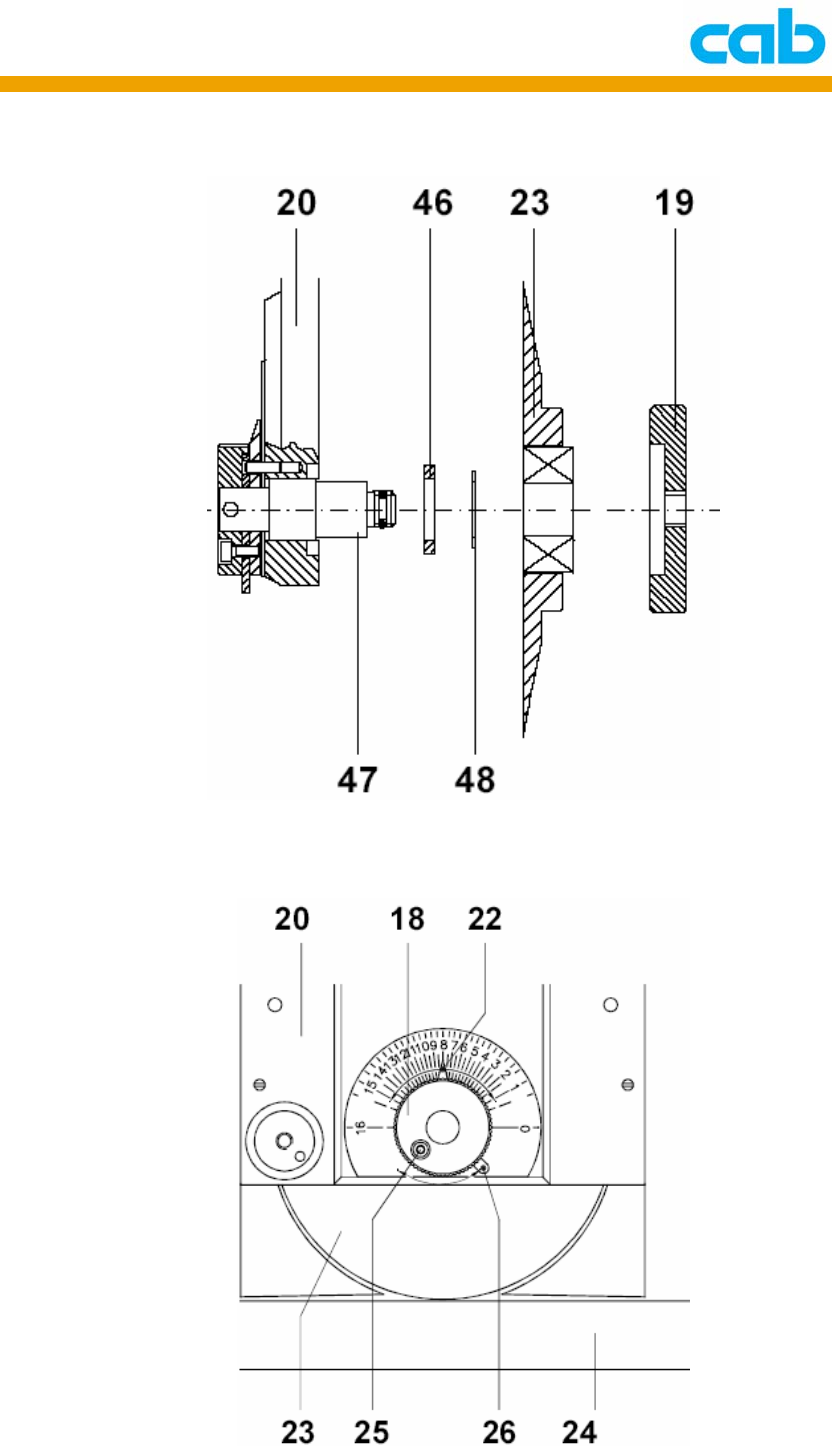

② 移动裁刀带动装置（20）到左端位置，并从裁刀轴（47）上完全转
松旋钮（19）；
③ 以逆时针方向转动旋钮（18）直到指针（22）指到刻度 16 且不能
转动为止；
