cab T echnology Co., Lt d. 26 5.2 下（直线形）裁刀更换 警告！ 更换前请先拔除电源线！ 注意！ 为降低伤害风险， 当更换裁刀时， 请务必戴上保护手套！ ① 转动控制杆 （ 17 ）到 “a” 的位置，则会关闭裁刀带动装置 （ 20 ）与 马达之间的连接；
cab Technology Co., Ltd.
25
④ 从裁刀轴（47）移除圆弧形裁刀（23），此时要特别注意不要遗失
位于轴上、介于裁刀（23）与裁刀带动装置（20）的垫片（46、48）！
如有需要，一并更换该垫片；
⑤ 于裁刀轴（47）上放入替换的裁刀（23），并锁上旋钮（19）；
⑥ 移动裁刀带动装置（20）到位于下裁刀水平位置的中点，并松开螺
丝（25）；
⑦ 以顺时针方向转动旋钮（18）直到上下裁刀互相碰触但不重迭；
⑧ 以顺时针方向转动支杆（26）直到停止位置，并锁紧螺丝（25），
此调整可固定上裁刀位置以防止裁刀移出调整位置；
⑨ 依个别需要调整上、下裁刀的间距，然后转紧旋钮（19），如有裁
刀校准器（选配）则可检测裁刀间的直线位置；
⑩ 转动控制杆（17）到 “b” 的位置，则会连接裁刀带动装置与马达。
cab Technology Co., Ltd.
26

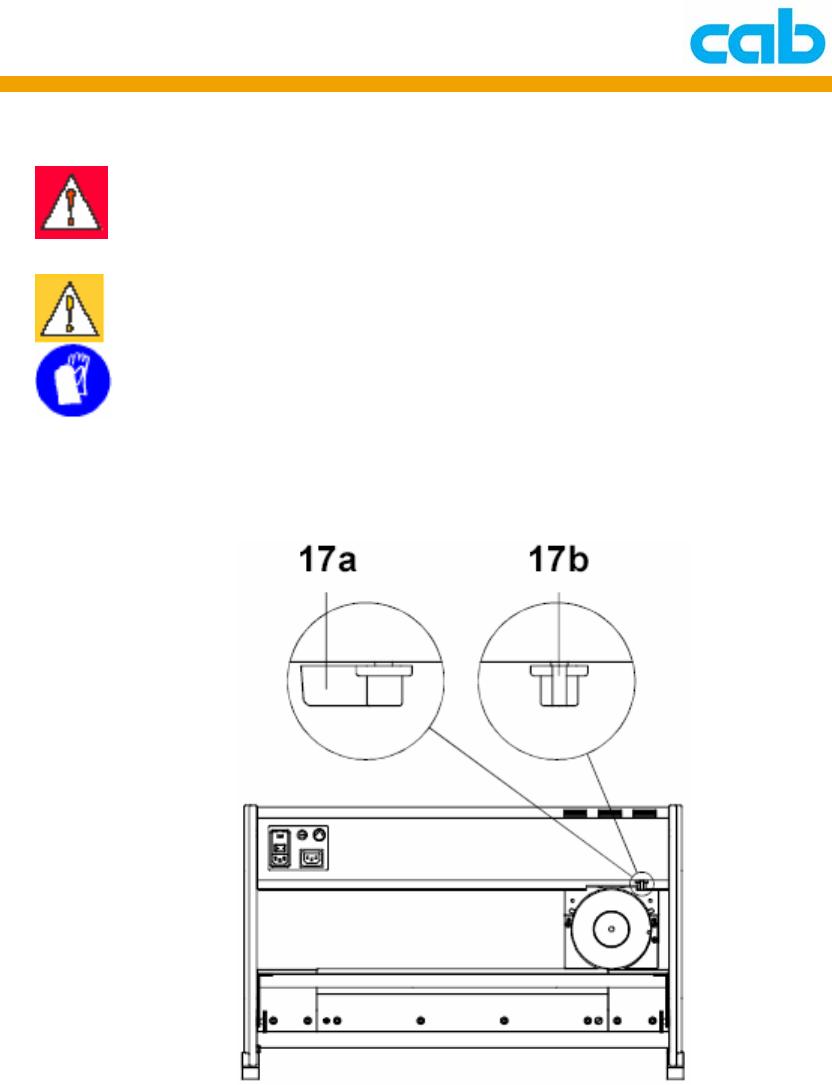

5.2 下（直线形）裁刀更换
警告！
更换前请先拔除电源线！
注意！
为降低伤害风险，
当更换裁刀时，
请务必戴上保护手套！
① 转动控制杆（17）到 “a” 的位置，则会关闭裁刀带动装置（20）与
马达之间的连接；
cab Technology Co., Ltd.
27

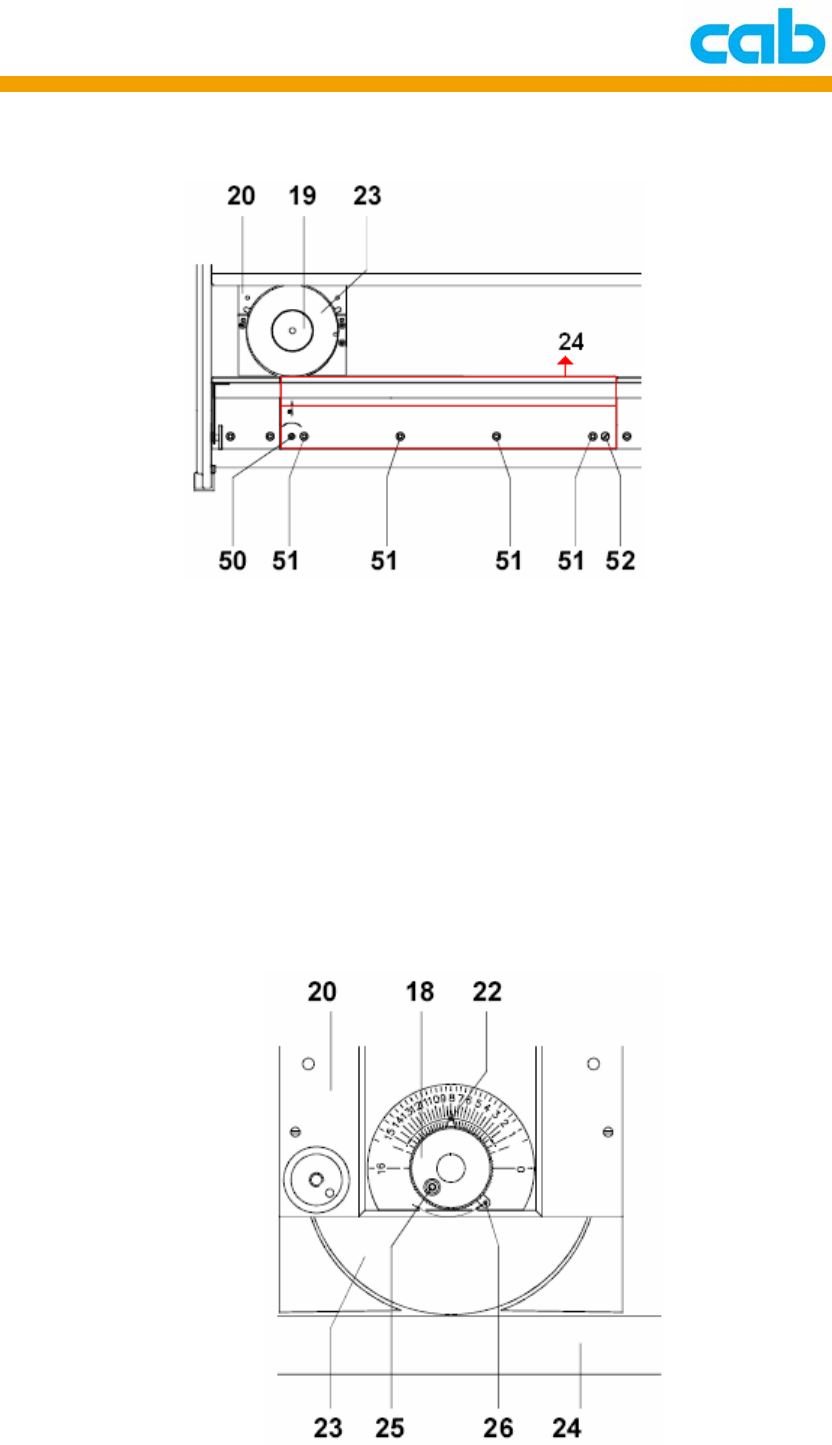

② 移动裁刀带动装置（20）到左端，移除内桌（可参考第三章第九节），
卸下螺丝（51）；
③ 小心旋转非同心圆螺丝（50），松开固定螺丝（52），并从非同心圆
螺丝处移开下裁刀（24）；
④ 于非同心圆螺丝处（50）装入新的下裁刀，并锁上固定螺丝（52），
再锁紧螺丝（51）；
⑤ 松开上裁刀（23）上 的 旋 钮（ 19），然后以逆时针方向转开旋钮（18）
直到停止（指针（22）会指到刻度 “16”），移动裁刀带动装置（20）
到下裁刀固定螺丝（52）上方；
⑥ 松开螺丝（25），以顺时针方向转动旋钮（18）直到停止位置，并锁
紧螺丝（25），该调整会固定上裁刀（23）以防止裁刀脱离调整位置，
然后转紧旋钮（19）；
