4 셋업 및 작동 사용자 매 뉴얼 SIPLACE X-Series 4.3 실장기 셋업 소프트웨어 버전 SR .605.xx 2008 년 7 월 한글판 268 → 두 수평 텐셔너를 이완시 킵니다 (267 페이지에 있는 그림 4.3 - 8 의 항목 6). 주의 바닥 나사 3 개를 바로 풀지 마십시오 . 측면 플 레이트가 떨어져나올 수 있을 정도로만 푸십 시오 . → 측면 플레이트에서 접지선을 분리합…
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
267
4.3.7.2 조립

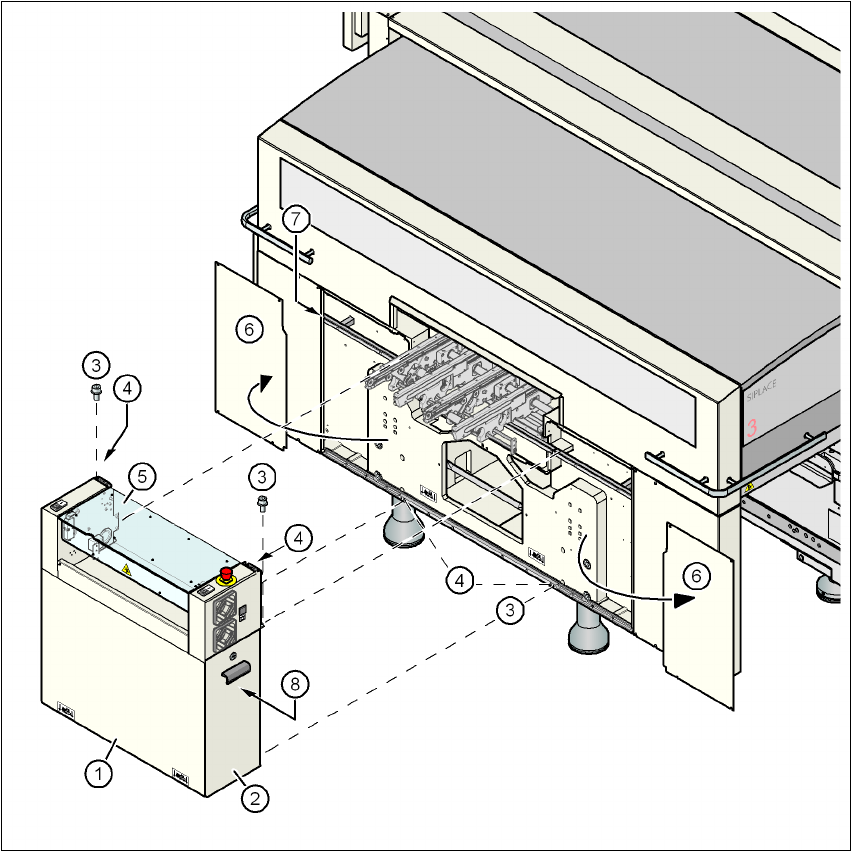

그림 4.3 - 8 PCB 출력 면에 확장 키트 장착
(1)확장 키트
(2)도어
(3)개탕머리 나사 DIN 912, M6x16 및 와셔
(4)접지 연결 지점
(5)컨베이어 덮개
(6)측면 패널 , 분리됨
(7)드로어 장치 레일
(8)축 장치 , 갠트리 1 및 3(X2), 축 장치 , 갠트리 3(X3) 또는 축 장치 , 갠트리 2 및 3(X4)
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
268
→ 두 수평 텐셔너를 이완시킵니다 (267 페이지에 있는 그림 4.3 - 8 의 항목 6).
주의
바닥 나사 3 개를 바로 풀지 마십시오 . 측면 플레이트가 떨어져나올 수 있을 정도로만 푸십
시오 .
→ 측면 플레이트에서 접지선을 분리합니다 .
→ 확장 키트 ( 항목 1) 에서 양쪽 도어를 떼어냅니다 (267 페이지에 있는 그림 4.3 - 8 의 항목
2).
참고 :
손상을 피하려면 다른 사람이 확장 키트를 조립하는 것을 도와주는 것이 좋습니다 .
→ 확장 키트 (267 페이지에 있는 그림 4.3 - 8 의 항목 1) 를 장착할 수 있을 만큼의 공간을 확
보할 수 있도록 축 장치 (267 페이지에 있는 그림 4.3 - 8 의 항목 8) 를 장비 측면에 장착합
니다 .
→ 축 장치에 연결된 케이블이 너무 팽팽하지 않도록 합니다 .
→ 장비 프레임에서 확장 키트 (267 페이지에 있는 그림 4.3 - 8 의 항목 1) 를 들어올려 어셈블
리 브래킷이 어셈블리 바 (267 페이지에 있는 그림 4.3 - 8 의 항목 7) 에 오도록 합니다 .
주의
이 확장 키트가 PCB 컨베이어의 6 각형 샤프트와 부딪쳐 6 각형 샤프트가 구부러지지 않도
록 합니다 .
→ 개탕머리 나사 M6x16 4 개 및 해당 와셔 (267 페이지에 있는 그림 4.3 - 8 의 항목 3) 로 확
장 키트를 장착합니다 .
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
269
4.3.7.3 6 각형 샤프트 가이드 장착
→ 단일 컨베이어에서 6 각형 샤프트 가이드 1 개 (265 페이지에 있는 그림 4.3 - 7 의 항목 8)
를 개탕머리 나사 M6x16 2 개 및 와셔로 확장 키트에 장착합니다 .
→ 이중 컨베이어에서는 6 각형 샤프트 가이드 두 개 (265 페이지에 있는 그림 4.3 - 7 의 항목
8) 를 개탕머리 나사 M6x16 2 개 및 와셔로 확장 키트에 장착합니다 .
4.3.7.4 케이블 연결 생성 - PCB 출력 면에 확장 키트 장착
확장 키트의 왼쪽 면
( 이동 방향으로 바라보았을 때 )
커넥터 / 케이블 연결할 커넥터 / 케이블
비상 정지 버튼
시작 / 정지 버튼
X63/03020687 X63/03002526
보호 덮개 스위치 , 로케이션 3
X53/03020409 X53/03002528
컴포넌트 트롤리 도킹 장치 버튼 ,
로케이션 3
X232/03021056 X232/03021053
확장 키트의 오른쪽 면
( 이동 방향으로 바라보았을 때 )
커넥터 / 케이블 연결할 커넥터 / 케이블
시작 / 정지 버튼
스위치 , PCB 컨베이어 덮개
X62/03020410 X62/03002525
보호 덮개 스위치 , 로케이션 2
X52/03006476 X52/03002527
컴포넌트 트롤리 도킹 장치 버튼 ,
로케이션 2
X222/03021056 X222/03021052
