6.22 SIPLACE X- 시리즈 생산성 셔틀 (XPS)
품목 번호 00119972-xx SIPLACE X- 시리즈 생산성 셔틀
6.22.1 안전 지침

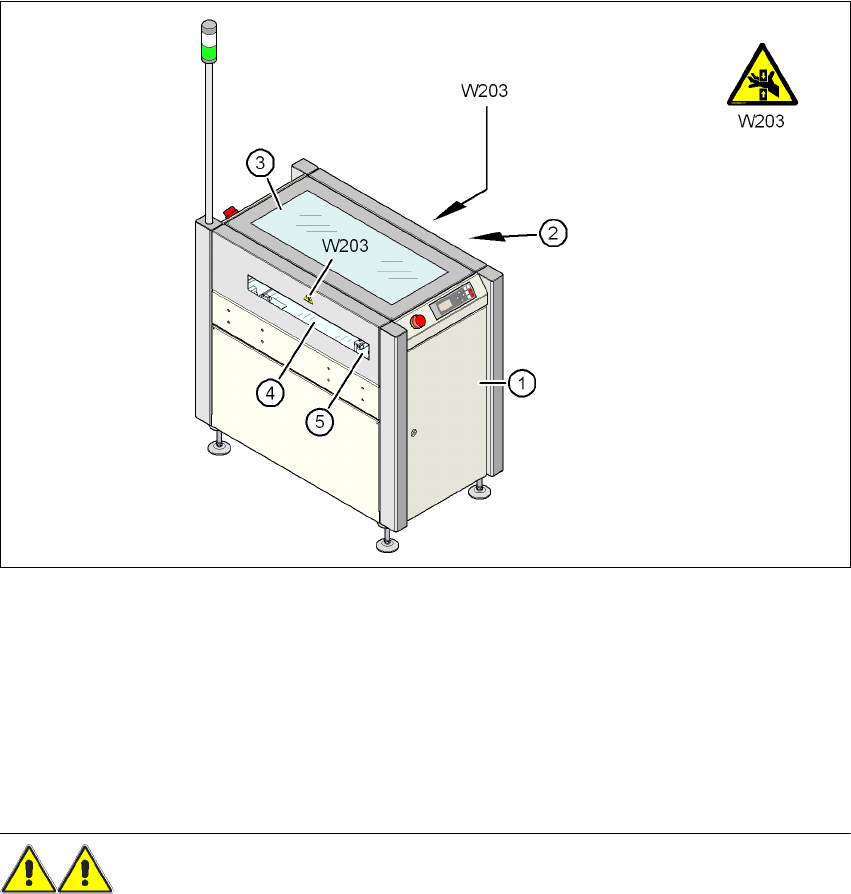

그림 6.22 - 1 SIPLACE X- 시리즈 생산성 셔틀의 입 / 출력 쪽에서의 충돌 위험
(1) X- 시리즈 생산성 셔틀
(2) 출력 쪽
(3) 덮개
(4) 입력 쪽
(5) 컨베이어 벨트의 부품
경고
보호 덮개를 올바르게 닫지 않은 경우
– XPS 의 입 / 출력 쪽 및 덮개 플랩에서 에서 취해야 할 안전 조치는 고객의 책임입니다 .
– 입 / 출력 쪽 (466 페이지에 있는 그림 6.22 - 1 의 항목 2 또는 4) 의 컨베이어 입구는 사용할
셔틀의 전체 컨베이어 벨트 폭을 허용할 만큼 매우 큽니다 . 작동 중에는 오퍼레이터가 입력
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.22 SIPLACE X- 시리즈 생산성 셔틀 (XPS)
467
또는 출력 쪽 입구에 손을 넣을 경우 손가락 부상을 입을 수 있습니다 .
– 따라서 Asys 는 컨베이어 벨트용으로 설계된 덮개 옵션을 공급합니다 .
– 셔틀이 SIPLACE 장비에 연결되어 있거나 두 개의 SIPLACE 장비 사이에 설치되어 있으면 컨
베이어 벨트를 사용하는 동안 작업자가 부상당할 위험이 있습니다 . SIPLACE 장비의 입력
또는 출력 쪽에 덮개 플랩이 열려 있을 경우 오퍼레이터는 셔틀에 손을 뻗을 수 있습니다 .
→ 공급된 Elson 브래킷 (466 페이지에 있는 그림 6.22 - 1 의 항목 3) 을 셔틀 덮개에 장착합니
다.
6.22.2 설명
SIPLACE X- 시리즈 생산성 셔틀
a
은 PCB 를 1~3 개의 입력 컨베이어 트랙에서 최대 3 개의 출
력 컨베이어 트랙으로 이동시킵니다 . 컨베이어 트랙에서 입력되는 가상 PCB 패널은 출력 컨베
이어 구역으로 전송됩니다 . 셔틀에서 PCB 의 분리 기능은 필요에 따라 설정 가능하며 PCB 가 결
합된 SIPLACE 실장기를 공급합니다 .
a) "SIPLACE X- 시리즈 생산성 셔틀 " 사용자 매뉴얼 참조
