6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series 6.8 PCB 바코드 스캐너 소프트웨어 버전 SR.605.x x 2008 년 7 월 한글판 438 6.8 .5 P CB 입력 방향 덮개에 있는 경고 W 216 경고 라벨 PCB 입력 방향 덮개에 있는 W216 " 레이저 등급 2" 경고 라벨 품목 번호 0301 0316-01( 실장 장비 당 개수 : 1) 참고 P…
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.8 PCB 바코드 스캐너
437
6.8.4 PCB 바코드 스캐너의 조립 옵션

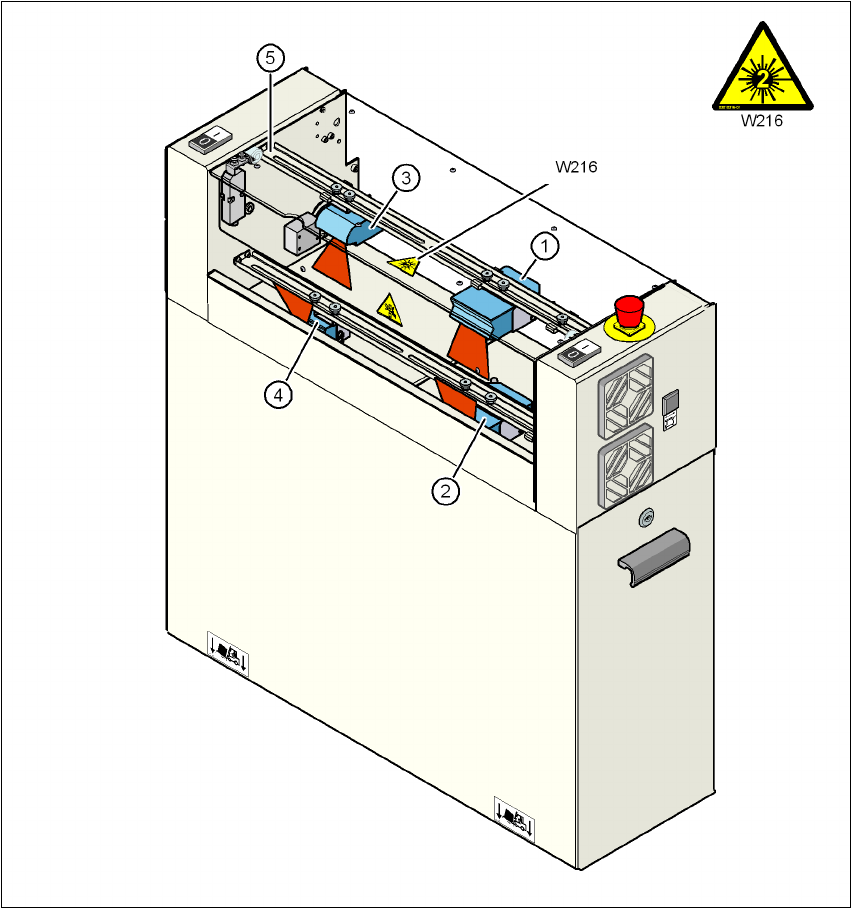

그림 6.8 - 3 PCB 바코드 스캐너의 조립 옵션
(1) 2D 바코드 스캐너 " 상단 "
(2) 2D 바코드 스캐너 " 하단 "
(3) 1D 바코드 스캐너 " 상단 "
(4) 1D 바코드 스캐너 " 하단 "
(5) 어셈블리 레일
W216 의 위치 , 품목 번호 03010316-01
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.8 PCB 바코드 스캐너 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
438
6.8.5 PCB 입력 방향 덮개에 있는 경고 W216 경고 라벨
PCB 입력 방향 덮개에 있는 W216 " 레이저 등급 2" 경고 라벨
품목 번호 03010316-01( 실장 장비 당 개수 : 1)
참고
PCB 바코드 스캐너를 실장기에 설치할 때 개장 키트에 포함된 레이저 경고 레벨 W206 을 PCB
입력 방향 덮개에 부착해야 합니다 .
6.8.6 PCB 상의 PCB 바코드 라벨 위치
참고
Restrictions for PCBs longer than 430mm 보다 긴 PCB 의 제약 사항
6.8.6.1 PCB 의 긴 면을 따라 포지셔닝 -
이동 방향을 교차하여 빔 스캔
그림 6.8 - 4 PCB 의 긴 면을 따라 포지셔닝 - 이동 방향을 교차하여 빔 스캔
레이저 방출 !
빔을 들여다보지 마십시오 .
레이저 등급 2
PCB 바코드 스캐너 Q[mm]
2D 상단 390
1D 상단 390
2D 하단
a
a) 실장기에 이중 PCB 컨베이어가 설치되어 있으
면 2D PCB 바코드 스캐너 " 하단 " 을 개장하기
위한 특수 설계를 제공할 수 있습니다 .
430
1D 하단 430
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.8 PCB 바코드 스캐너
439
6.8.6.2 PCB 의 긴 면을 따라 포지셔닝 -
이동 방향을 교차하여 빔 스캔
그림 6.8 - 5 PCB 의 긴 면을 따라 포지셔닝 - 이동 방향을 따라 빔 스캔
6.8.6.3 이중 컨베이어가 있는 장비에서 PCB 오버슈팅
그림 6.8 - 6 이중 컨베이어가 있는 장비에서 PCB 오버슈트
PCB 바코드 스캐너 L[mm]
1D 상단 320 - 350
1D 하단 380 - 410
PCB 바코드 스캐너 오버슈트 [mm]
이중 컨베이어의
가장자리
17
다운스트림 장비의 입력 방향
업스트림 장비의 출력 면
