사용자 매뉴얼 SIPLACE X-S eries 6 스테이션 확장 소프트웨어 버전 SR.605.xx 2008 년 7 월 한 글판 6.15 C&P12 헤드용 컴포넌트 센서 447 6. 15 C &P 1 2 헤드용 컴포넌트 센서 품목 번호 001180 21-xx 12 세그먼트 C&P 헤드용 컴포넌트 센서 그림 6.15 - 1 컴포넌트 센서를 갖춘 1 2 세그먼트 Collect…
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.14 피더 모듈 덮개 플랩 (S 피더 모듈 ) 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
446
6.14 피더 모듈 덮개 플랩 (S 피더 모듈 )
품목 번호 00119610-xx 로케이션 2 또는 4 의 경우 피더 모듈 덮개 플랩 HF/X/D3
품목 번호 00119633-xx 로케이션 1 또는 3 의 경우 피더 모듈 덮개 플랩 HF/X/D3
피더 모듈 덮개 플랩은 컴포넌트 피더 영역 위에 설치되어 있습니다 . 이 플랩은 올바로 장착되지
않은 직립형 피더 모듈 고정기와 헤드가 충돌하는 것을 막기 위해 만들어졌습니다 . 피더 모듈 덮
개 플랩은 또한 피더 모듈의 전면판이 잘못된 작동으로 인해 실장 헤드 이동 범위로 들어가는 것
을 막아줍니다 .

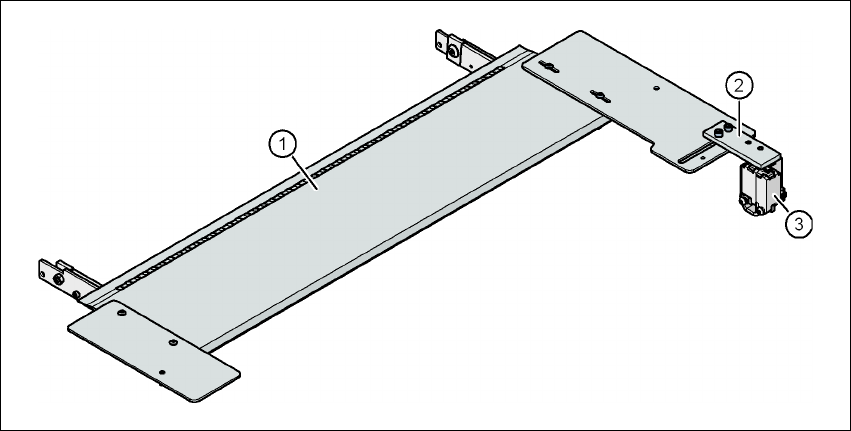

그림 6.14 - 1 로케이션 1 및 3 의 피더 모듈 덮개 플랩
(1) 피더 모듈 덮개 플랩
(2) 기계식 잠금장치
(3) 비상 정지 회로 스위치
피더 모듈 덮개 플랩 스위치는 비상 정지 회로에 연결되어 있습니다 . 피더 모듈 덮개 플랩은 기
계식으로 고정시켜야 하므로 이 스위치는 개방되어 있는 비상 정지 회로를 닫게 됩니다 .
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.15 C&P12 헤드용 컴포넌트 센서
447
6.15 C&P12 헤드용 컴포넌트 센서
품목 번호 00118021-xx 12 세그먼트 C&P 헤드용 컴포넌트 센서
그림 6.15 - 1 컴포넌트 센서를 갖춘 12 세그먼트 Collect&Place 헤드
(1) 12 세그먼트 Collect&Place 헤드
(2) 컴포넌트 센서
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.15 C&P12 헤드용 컴포넌트 센서 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
448
6.15.1 설명
컴포넌트 센서는 12 세그먼트 Collect&Place 헤드 케이스 아래쪽에 장착됩니다 (447 페이지의 그
림 6.15 - 1 참조 ). 이 센서는 컴포넌트의 윤곽을 스캔하여 노즐에 컴포넌트가 있는지 여부를 점
검합니다 . 또한 컴포넌트 높이도 확인합니다 . 이 데이터를 통해 컴포넌트가 정상 위치에 있는지
아니면 노즐 끝에 있는지를 파악할 수 있습니다 . 0.1mm~4mm 범위의 컴포넌트 높이를 확인할
수 있습니다 . 이보다 큰 컴포넌트의 경우에는 노즐에 해당 컴포넌트가 있는지 여부만을 확인합
니다 .
컴포넌트 센서는 SIPLACE Pro 컴퓨터의 패키지 폼 편집기에서 구성합니다 .
특수 노즐을 포함하여 노즐은 모두 컴포넌트 센서가 스캔합니다 .
6.15.2 작동 원리
올바른 측정을 위해서는 다음 두 조건이 충족되어야 합니다 .
– 교정 프로세스 중에 라이트 빔은 빈 노즐 끝에 닿아야 합니다 .
– 노즐에 컴포넌트가 부착되어 있는 경우 노즐의 끝은 라이트 빔의 안에 있어야 합니다 .
– 최소 노즐 길이 13mm
– 노즐 길이 + 컴포넌트 높이 + 허용오차 < 17mm
이 조건이 충족되면 컴포넌트의 유무를 파악하거나 컴포넌트 높이를 측정할 수 있습니다 . 높이
의 최소 차이는 100µm 입니다 .
그림 6.15 - 2 컴포넌트 센서 , 작동 원리
증분 디스크
컴포넌트
노즐
적외선 광 트랜지스터컴포넌트 센서를 통하는
단면
