사용자 매뉴얼 SIPLACE X-S eries 5 작동 요원의 작업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.7 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰 351 5. 7 X 피더 모듈에 있는 L CD 및 상태 디스플레이 관찰 X 피더 모듈에는 작동 상태를 나타내는 멀티컬러 상태 디스플레이 ( 그림 5.7 - 1 의 6 번 위치 ) 및 텍스트를 표시 하는 L…
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.6 피더 모듈 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
350

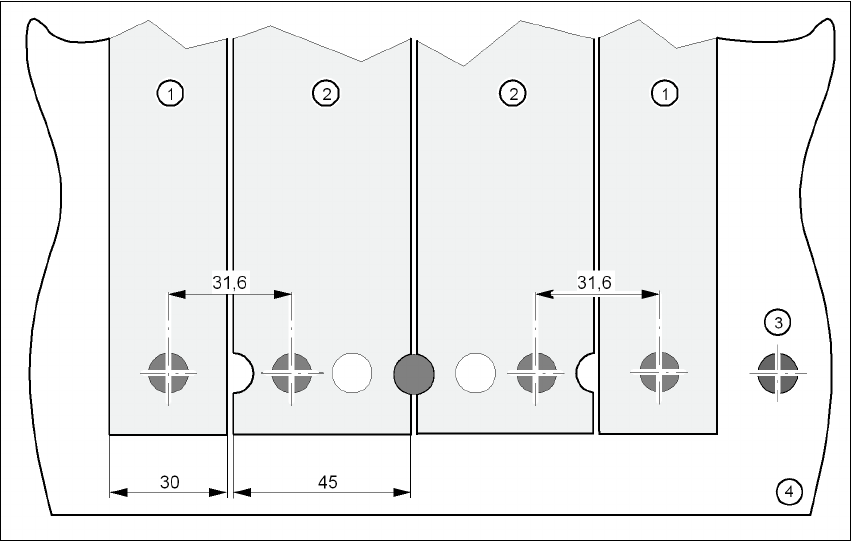

그림 5.6 - 10 컴포넌트 테이블에 폭이 30mm 또는 45mm 인 S 피더 삽입
(1) 피더 모듈 , 30mm 폭
(2) 피더 모듈 , 45 mm 폭
(3) 센터링 볼
(4) 컴포넌트 테이블
5.6.6 X 피더 모듈 셋업
X 피더 모듈 셋업에 대해서는 작업 가이드에 설명되어 있습니다 .
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.7 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰
351
5.7 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰
X 피더 모듈에는 작동 상태를 나타내는 멀티컬러 상태 디스플레이 ( 그림 5.7 - 1 의 6 번 위치 )
및 텍스트를 표시하는 LCD 디스플레이 ( 그림 5.7 - 1 의 항목 1) 가 있습니다 .
그림 5.7 - 1 X 피더 모듈에 있는 버튼 , LCD 및 상태 디스플레이
(1) LCD 디스플레이
(2) FORWARD 버튼
(3) BACK 버튼
(4) FOIL 버튼
(5) SET 버튼
(6) 상태 디스플레이 , 멀티컬러
5.7.1 상태 디스플레이
– 녹색 :
피더 모듈이 대기 상태에 있으며 현재 셋업에 포함되어 있습니다 .
– 오렌지색 :
경고 신호를 나타내고 있습니다 . LCD 디스플레이에 경고 내용이 표시됩니다 .
– 빨강 :
오작동이 발생했습니다 . LCD 디스플레이에 오류 메시지가 표시됩니다 .
– 꺼짐 :
피더 모듈이 현재 셋업에 포함되어 있지 않습니다 .
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.7 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
352
참고
셋업에 포함되어 있지 않은 피더 모듈에 대해서는 장비 컨트롤러가 상태 표시등을 끕니다 . 라인
에서 프로그래밍 시스템이 작업을 미리 설정한 경우에는 "LED 꺼짐 " 상태만 발생합니다 . 그러
면 오퍼레이터는 셋업에 포함되어 있는 피더 모듈만을 주시하면 되므로 할 일이 어느 정도 줄어
듭니다 .
실제 셋업 프로세스의 경우 스테이션에 셋업 정보가 없고 SIPLACE Pro 에서 스테이션 / 라인으
로 작업을 전송하지 않으면 각 피더 모듈의 LED 는 셋업을 한 후에 작동합니다 . 따라서 오퍼레
이터는 모든 것이 제대로 되어있는지를 알 수 있습니다 .
5.7.2 LCD 디스플레이
다음 표에는 LCD 디스플레이에 표시되는 내용 , 상태 디스플레이의 색과 모드 , 그 의미 및 문제
해결 조치 사항이 적혀있습니다 .
5.7.2.1 경고 및 해결책
5.7.2.2 오류 메시지 및 해결책
LCD 디스플레이
의
내용
상태
디스플레이
의미 문제해결
Remove Foil
( 호일을 제거합니
다)
오렌지색
커버 호일이 팽팽할 경우 ( 호
일 로커가 눌려져 있는 경우
) 에는 선택한 기능을 사용할
수 없습니다 .
해당 기능을 수행하려면 기어 바퀴 쌍에서
호일을 빼내 잘라서 호일 로커에 가해지는
압력을 낮추십시오 .
LCD 디스플레이
의
내용
상태
디스플레이
의미 문제해결
none
빨간색 ,
점멸
피더 모듈 소프트웨어가 어
플리케이션에 연결되지 않음
어플리케이션 소프트웨어를 다시 로드함
피더 모듈 소프트웨어를 로드함
Handle --->>
( 핸들 --->>)
빨간색 피더 모듈에 신호가 있었으
나 아직 분리 핸들을 밀어 넣
지 않음
분리 핸들을 밀어 넣습니다 .
