Käyttöohje SIPLACE X-sarja 1 Johdanto Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 1.1 Koneen yleistiedot 19 Komponenttien lado ntaan on käytettävi ssä on ko lme eri ladont amenetelmää: – Collect&Place-menetel…
1 Johdanto Käyttöohje SIPLACE X-sarja
1.1 Koneen yleistiedot Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
18
1.1 Koneen yleistiedot
1.1.1 SIPLACE X4i S
1

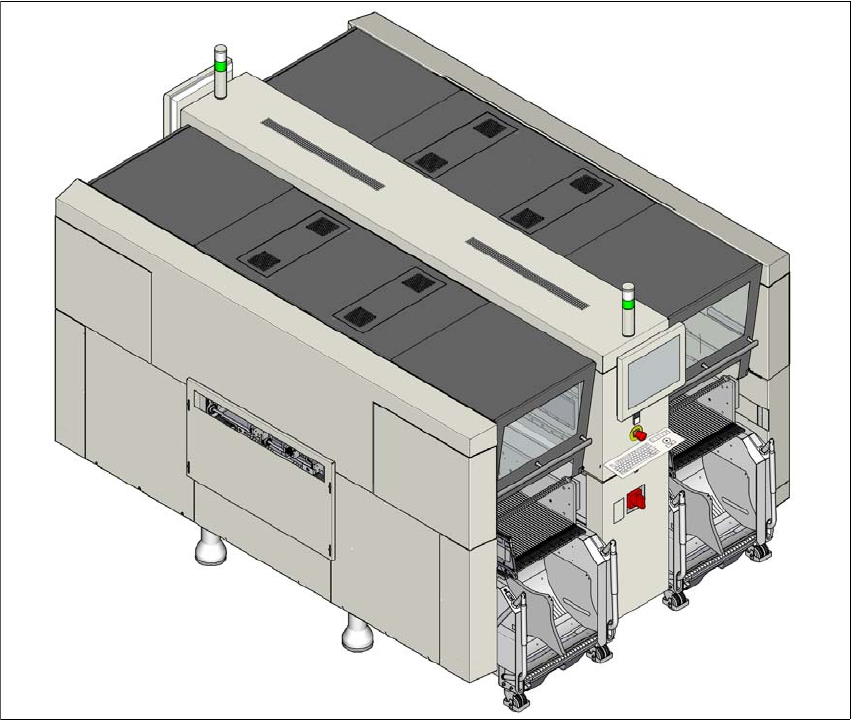

Kuva 1.1 - 1 Ladonta-automaatti SIPLACE X4i S
Ladonta-automaatille SIPLACE X4i S on ominaista
– erinomainen tarkkuus,
– älykäs suorituskyvyn optimointi,
– älykkäät varustelustrategiat,
– high-end-prosessialueelle saakka yltävät ladontanopeudet
Käyttöohje SIPLACE X-sarja 1 Johdanto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 1.1 Koneen yleistiedot
19
Komponenttien ladontaan on käytettävissä on kolme eri ladontamenetelmää:
– Collect&Place-menetelmä,
– Pick&Place-menetelmä ja
– Collect&Place- ja Pick&Place-menetelmien yhdistelmä (yhdistelmätila).
Ladonta-automaatissa SIPLACE X4i S on neljä portaalia. Molemmat ladonta-alueen 1 ja ladonta-
alueen 2 portaalit on suunnattu sisäänpäin.
Ladontapäät saadaan paikoitettua nopeasti ja tarkasti toisistaan riippumattomasti lineaarimootto-
reilla X- ja Y-suunnassa.
Ladonta-automaatissa SIPLACE X4i S on kaksi ladonta-aluetta, yksinkertainen kuljetin tai kak-
soiskuljetin. Kaksoiskuljettimen avulla on mahdollista latoa samanaikaisesti kaksi piirilevyä.
Komponenttien syöttöä varten on käytettävissä neljä paikoituspaikkaa, jotka voi varustaa enimmil-
lään 40 kaistaa käsittävillä komponenttien syöttövaunuilla. Paikoituspaikoissa 2/3 tai 1/4 pöytien
paikat voi määritellä kulloisellakin latausalueella siten, että pöydät sijaitsevat sisimmäisessä tai
uloimmassa paikassa.
1.1.1.1 Ladontapäiden kokoonpanon yleistiedot
1
CPP_H = Multistar CPP asennusasemassa ylhäällä
CPP_L = Multistar CPP asennusasemassa alhaalla
Ladonta-alue 1 Ladonta-alue 2
C&P20 / C&P20 C&P20 / C&P20
C&P20 / C&P20 CPP_L/CPP_L
C&P20 / C&P20 TH / TH
C&P20 / C&P20 CPP_H/TH
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H/TH
CPP_L/CPP_L TH / TH
1 Johdanto Käyttöohje SIPLACE X-sarja
1.1 Koneen yleistiedot Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
20
1.1.2 SIPLACE X4 S
1
Kuva 1.1 - 2 Ladonta-automaatti SIPLACE X4 S
Ladonta-automaatille SIPLACE X4 S on ominaista
– erinomainen tarkkuus,
– älykäs suorituskyvyn optimointi,
– älykkäät varustelustrategiat,
– high-end-prosessialueelle saakka yltävät ladontanopeudet
