Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtaja
339
Aseta makasiini painonappikuulien päälle (kohta 5 kuvassa 6.1 - 7, sivu 338).
Paina makasiinia tasaisesti alas niin, että painonappikuulat napsahtavat samanaikaisesti
kaikkiin painonappeihin.
6.1.2.11 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi kodistusmerkkiä, yksi sijainnin määrittämiseen
ja yksi kulmasuunna määrittämiseen.
6

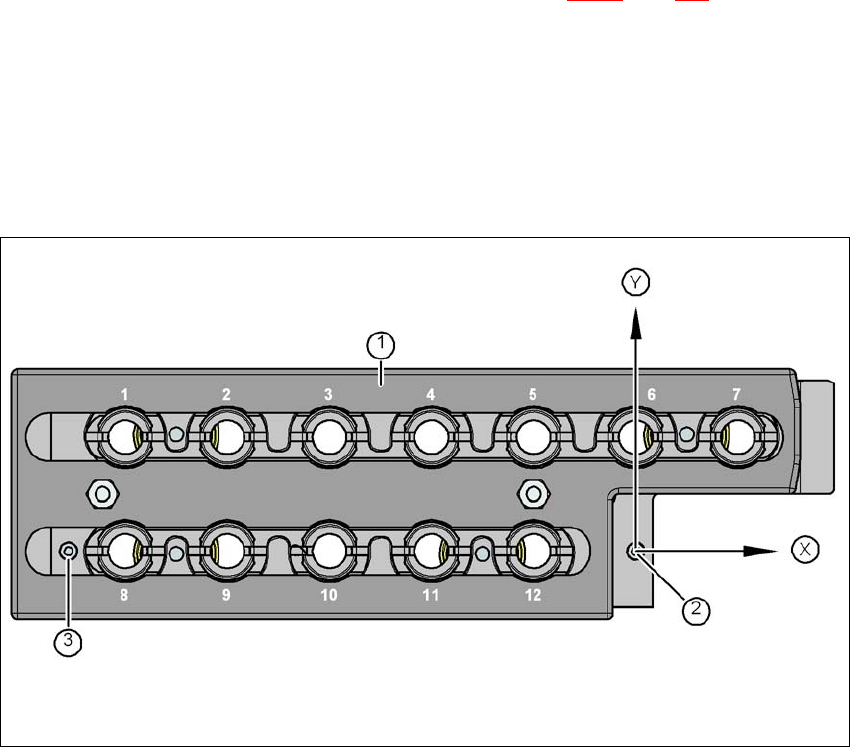

Kuva 6.1 - 8 Pipettimakasiini - paikkanumerointi, kohdistusmerkit sijainnin ja kulmasuunnan määrittämiseen
(1) lukituslevy asennossa "makasiini auki"
(2) kohdistusmerkki aseman määrittämiseen
(3) kohdistusmerkki kulma-aseman määrittämiseen
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
340
6.1.3 Pipetinvaihtaja SIPLACE SpeedStar C&P20 P
Tähä pipetinvaihtajaan mahtuu joko 6 tai 4 makasiinia, joissa kussakin on 12 pipettipaikkaa. Ma-
kasiinit ovat yhteisellä kannattimella. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty 4:llä pai-
nonapilla. Jokaisessa makasiinissa olevan kahden kohdistusmerkin avulla määritetään tarkka
positio. Makasiinin kunnollista istuvuutta pipetinvaihtajan perusrungon päällä valvotaan mikrokyt-
kimien avulla, jotta vältyttäisiin ladontapään törmäykseltä mahdollisesti koholla olevaan makasii-
niin. Kaikkien makasiinipaikkojen tulee olla täytettynä, koska makasiinin puuttuessa tai istuvuuden
ollessa huono, turvapiiri pysäyttää automaatin. Asennetulla pipettiasemalla voi puhaltaa SpeedS-
tar:in pipeteistä pois komponentteja ja vetää pipetit irti ja heittää pois.
6
6.1.3.1 Pipetinvaihtaja C&P20 P, varustettu 6 makasiinilla
Tuotenro: 03103514-xx, pipetinvaihtaja, perusrakenne CP/all - pitkä
Tuotenro: 031031503-xx, pipettimakasiini 40xx, 20 pipettipaikkaa
6
Kuva 6.1 - 9 Pipetinvaihtaja ladontapäähän SIPLACE SpeedStar C&P20 P, varustettu 6 makasiinilla
HUOMIO
Käytä tätä pipetinvaihtajaa ainoastaan SpeedStar-pään yhteydessä.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtaja
341
6.1.3.2 Pipetinvaihtaja C&P20 P, varustettu 4 makasiinilla
Tuotenro: 03103649-xx, pipetinvaihtaja, perusrakenne CP/all - lyhyt
Tuotenro: 03101503-xx, pipettimakasiini 40xx, 20 pipettipaikkaa
6
Kuva 6.1 - 10 Pipetinvaihtaja ladontapäähän SIPLACE SpeedStar C&P20 P, varustettu 4 makasiinilla
6.1.3.3 Tekniset tiedot
6
Pipetinvaihtaja ladontapäähän SIPLACE SpeedStar (C&P20 P)
Makasiinien lukumäärä
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Pipetinvaihtajan tulee olla aina varustettu kaikilla makasiineilla.
6
4
Pipettipaikkojen lukumäärä
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
vakiokonfiguraatio
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 makasiinia, 120 pipettipaikkaa
4 makasiinia, 80 pipettipaikkaa
Optio: Pipetinvaihtajien "toinen rivi" 4 makasiinia, 80 pipettipaikkaa
Pipettityypit 40xx
