5.5.6 Sovelluspohjainen käyttö värillisten merkintöjen avulla
Käyttöliittymässä voi korostaa kuvakkeita, painikkeita ja näyttöjä eri väreillä. Näet heti erilaisista
värillisistä korostuksista, milloin tarvitaan esim. käyttäjän toimenpidettä tai onko esillä varoituksia.
Asemasoftwaressa käytetään seuraavia värimerkintöjä:
5
5.6 Hälytystiedot ja online-ohje
Jos ladonta-automaatissa esiintyy hälytyksiä toiminnan aikana, käyttölliittymän tilakentässä häly-
tysilmoitus näytetään punaisena. Kuvake Hälytystieto on nyt aktiivinen.
Punaisella korostettu painike työkalurivillä ilmaisee, että käyttäjän toimenpidettä tarvitaan.
Väri Tila Merkitys
Punainen Hälytys Tarvitaan käyttäjän toimenpide.
Vain näkymässä "Syöttömoduuli, komponentit ja pipetit".
Oranssi varoitus Ohje on valmiina käyttäjälle.
Käyttäjän toimenpidettä ei välittömästi tarvita.
Vain näkymässä "Syöttömoduuli, komponentit ja pipetit".
Vihreä käsiteltävänä Kone on kuvakkeen tai painikkeen hallinnassa ja tilanne on
OK.
Vain näkymissä "Tuotanto", "Syöttömoduuli, komponentit ja
pipetit", "Piirilevy", "Anturien ja toimintojen tarkastus" ja "Huol-
to".
Vilkkuva vih-
reä
kone odottaa pii-
rilevyä
Korvaa tilan "Busy", jos kone on tuotantokäytössä valmiina,
mutta ei tuota, koska piirilevyä ei ole käytettävissä.
Aseta piirilevy koneeseen.
Vain näytössä "Tuotanto".
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.6 Hälytystiedot ja online-ohje
287
5
Kuva 5.6 - 1 Hälytysilmoitus näkymässä "Tuotanto" (esimerkkinä SIPLACEX4i)
Selitykset kuvaan 5.6 - 1
(1) Hälytysnumero
(2) Hälytysilmoitus: Hälytyksen lyhyt kuvaus
(3) Kuvake "Lisätietoja": yksityiskohtaisten tietojen haku näyttöön (esim. virheen aiheuttaja,
kellonaika virheen esiintymishetkellä)
(4) Kuvake "Hälytyksen kuittaus": hälytysnäytön poistamiseen
(5) Kuvake "Tietoja hälytyksestä": esiintyvää hälytystä koskevan ohjeen haku näyttöön
5.6.1 Nykyistä hälytystä koskevien tietojen hakeminen näyttöön
Parhaillaan esiintyvää hälytystä koskevat tiedot voi hakea näyttöön käynnistämällä aseman tieto
koneen opastusjärjestelmän. Tämä tapahtuu napsauttamalla kuvaketta . Näytölle avautuu
Opastusjärjestelmän pääikkuna hälytystietoineen. Tiedot koskevat sitä näytöllä sillä hetkellä ole-
vaa hälytystä, josta apu käynnistettiin.
Kun hälytyksen aiheuttanut vika on korjattu ja kone on automaattisesti havainnut korjauksen, hä-
lytys poistetaan automaattisesti tilakentästä.
Jos korjausta ei tunnisteta automaattisessti, hälytyksen voi poistaa tilakentästä manuaalisesti.
Napsauta tätä varten kuvaketta . Hälytysilmoitus katoaa tilakentästä.
12
3
4
5
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.6 Hälytystiedot ja online-ohje Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
288

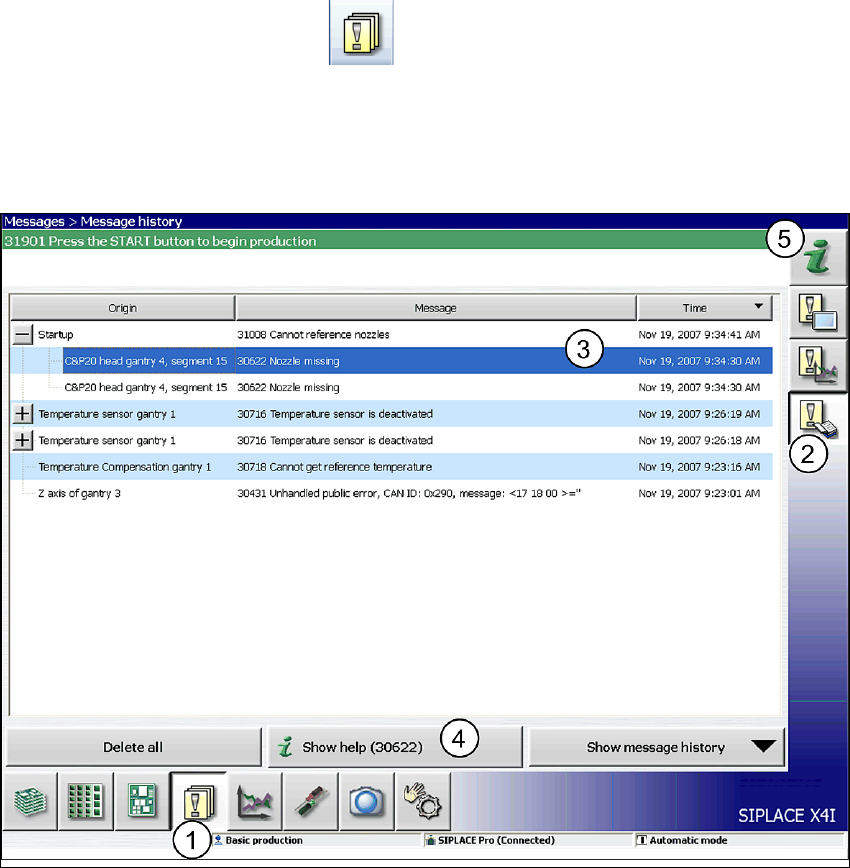

5.6.2 Valittua hälytystä koskevien tietojen hakeminen näyttöön
Napsauta työkalurivin painiketta (1).
Näyttöön avautuu kaikkien esiintyneiden hälytysten luettelo.
Napsauta painiketta "Ilmoitusten tallennusten näyttö" (2).
Klikkaa hälytyslistan valikkopuun haluttua riviä (3), avataksesi yksityiskohtaiset hälytysilmoi-
tukset.
. 5
Kuva 5.6 - 2 Esimerkki: Hälytysluettelo (esimerkkinä SIPLACEX4i)
Valitse hälytyslistalta se hälytysnäyttö, josta haluat saada tiedot.
Napsauta painiketta "Näytä ohje" (4), saadaksesi tiedot näytölle.
Jotain toista hälytystä koskevat hälytystiedot voit etsiä ja saada näytölle apujärjestelmän (5) sisäl-
lysluettelosta hälytysnumeron perusteella.
