4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja 4.2 Sijoituspaikan in frastruk tuuri Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 238 1V1 415 VAC 1W1 415 VAC 3U3 400 VAC 3V3 400 VAC 3W3 400 VAC 4U4 380 VA…
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.2 Sijoituspaikan infrastruktuuri
237
4.2.3.6 Kolmivaihemuuntajan T1 ensiöpuolen liitäntöjen tarkastaminen
Kolmivaihemuuntajan ensiöpuoli on sovitettava yhteen kulloisenkin syöttöjännitteen kanssa.
Tarkasta tämän vuoksi riviliittimestä (kohta 1), onko kolmivaihemuuntajan ensiöpuoli kytketty
oikein syöttöjännitteeseen.
4
Kuva 4.2 - 6 Kolmivaihemuuntajan T1 ensiöpuolen liitinkenttä
(1) Kolmivaihemuuntajan T1 ensiöpuolen liitännöillä varustettu liitinkenttä
(2) Kolmivaihemuuntaja
4
Seuraavasa taulukossa on ilmoitettu kolmivaihemuuntajan ensiöjännitteiden liitäntämahdollisuu-
det.
4
OHJE
Japanin pohjoinen syöttöverkko (3 x 200 V~) ja USA:n syöttöverkko
(3 x 208 V~) yhdistetään jännitteen 3 x 204 V~ liittimiin.
Liitinkenttä Jännite
1U1 415 VAC
(1)
(2)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.2 Sijoituspaikan infrastruktuuri Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
238
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
Liitinkenttä Jännite
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.2 Sijoituspaikan infrastruktuuri
239
4.2.3.7 Kytkentävirran rajoittimeen tarkoitettujen kytkentäsiltojen tarkastaminen
Muuntajan (A2) kytkentävirranrajoitin kytketään samoin kaikkien syöttöjännitteiden tapauksessa.
Kaikkien pistokkeiden tulee olla jännitteen Input Voltage 230V mukaisessa asennossa.
4

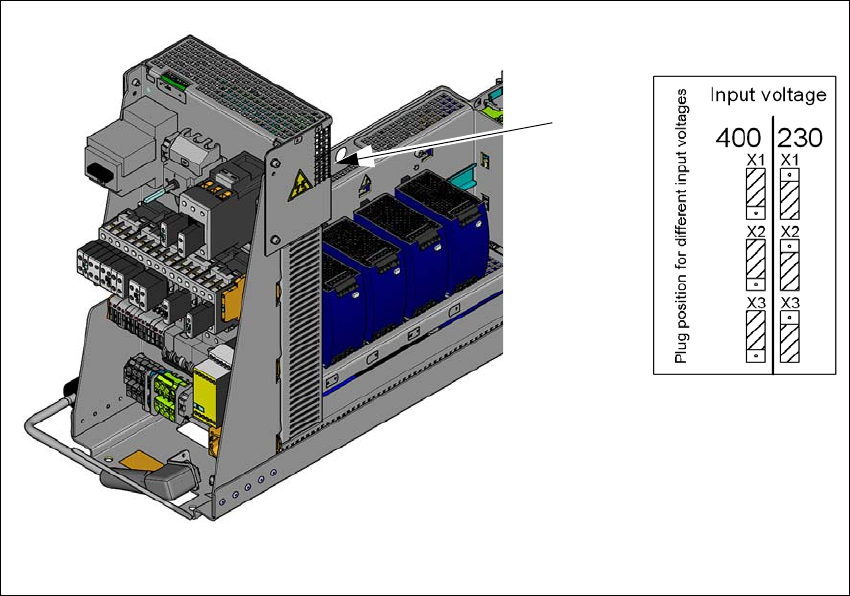

Kuva 4.2 - 7 Kytkentävirran rajoittimen piirilevyn ja pistokkeen sijainti
(1) Kytkentävirran rajoittimen (A2) sijainti
(2) Liitinasentojen kaavio
Tarkasta kytkentävirran rajoittimen pistokkeen kytkennät. Pistokkeen tulee olla kytketty kaik-
kien verkkojännitteiden tapauksessa asentoon Input Voltage 230V.
(1)
(2)
