6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
342
6.1.3.4 Kokoonpanoesimerkki, C&P20 P malliin SIPLACE X4 S
Jokaiseen paikoituspaikkaan 1, 2, 3 ja 4 voi asentaa oman pipetinvaihtajan SpeedStar-päätä var-
ten (kohta 1 kuvassa 6.1 - 11
, sivu 342).
6
Kuva 6.1 - 11 Ladontapäähän SIPLACE SpeedStar tarkoitettujen pipetinvaihtajien sijainti - kokoonpanoesimerkki
(SIPLACE X4 S)
6
6
6.1.3.5 Pipetinvaihtajien "toinen rivi" ladontapäähän SIPLACE SpeedStar
Optio "Pipetinvaihtajien toinen rivi" ermöglicht eine zusätzliche Pipettenwechslerreihe für den
SIPLACE SpeedStar C&P20 P. Jälkivarustuspaketti sisältää pipetinvaihtajan lisäksi tarvittavan
asennussarjan.
(1) pipetinvaihtajat
(2) SIPLACE SpeedStar
OHJE
Automaatin pysähtyminen makasiinien puuttuessa
Turvapiiri pysäyttää automaatin, mikäli makasiineja puuttuu tai makasiinit eivät ole moit-
teettomasti paikallaan.
Varusta kaikki makasiinipaikat makasiineilla.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtaja
343
6.1.3.6 Asennus
Pipetinvaihtajat on kiinnitetty aina komponenttivaunun sisäänvetoyksikköön.
Asenna pipetinvaihtaja siten, että vino sivu osoittaa komponenttivaunun sisäänvetolaitteen
suuntaan.
6
6.1.3.7 Käyttöä koskevia huomautuksia
Kun makasiini täytetään ensimmäisen kerran tietyllä pipettityypillä, niin merkitse se tarralla.
6
Avaa lukituslevy ja työnnä pipetit pipettipaikkoihin.
Sulje lukituslevy, jotta pipetit eivät voi pudota makasiineista.
6
6
Pipettivaihtajan ohjelmointi on kuvattu SIPLACE Pro -käyttöohjeessa.
6.1.3.8 Makasiinin vaihto
Paina vipua (kohta 1 kuvassa 6.1 - 12, sivu 344), jotta makasiini irtoaa painonappikuulista
(kohta 5 kuvassa 6.1 - 12
, sivu 344). Nosta makasiini pois kannattimesta.
6
VAROITUS
Ladontapään törmäysvaara sekakokoonpanojen yhteydessä!
Sekakokoonpanojen yhteydessä esiintyy ladontapään törmäysvaara.
Asenna jokaisen ladontapään yhteyteen vain siihen kuuluva pipetinvaihtaja, joka on
varustettu asianomaiseen ladontapäähän kuuluvilla pipettimakasiineilla.
OHJE
Täytä makasiinit koneen ulkopuolella, ja vaihda aina vain täysiä makasiineja.
HUOMIO
Makasiinien täyttäminen!
Täytä makasiinit vain, jos kaikki Collect&Place-pään yhteydessä olevat pipetit on
palautettu niille kuuluviin makasiineihin.
OHJE
Puristumisvaara!
Jos komponentit putoavat makasiinien päälle, lukituslevy voi jäädä puristuksiin.
On vältettävä komponenttien putoamista makasiinin päälle.
Puhdista siksi makasiinit ja vapaat asetuspaikat säännöllisesti.
VAROITUS
Ulkonevan vivun aiheuttama ladontapään törmäysvaara
Makasiinin yläpuolelle ulottuva vipu (kohta 1 kuvassa 6.1 - 12
) voi johtaa vivun ja ladon-
tapään yhteentörmäykseen.
Varmista, että vivut eivät ulotu makasiinien yläpuolelle.
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
344
6

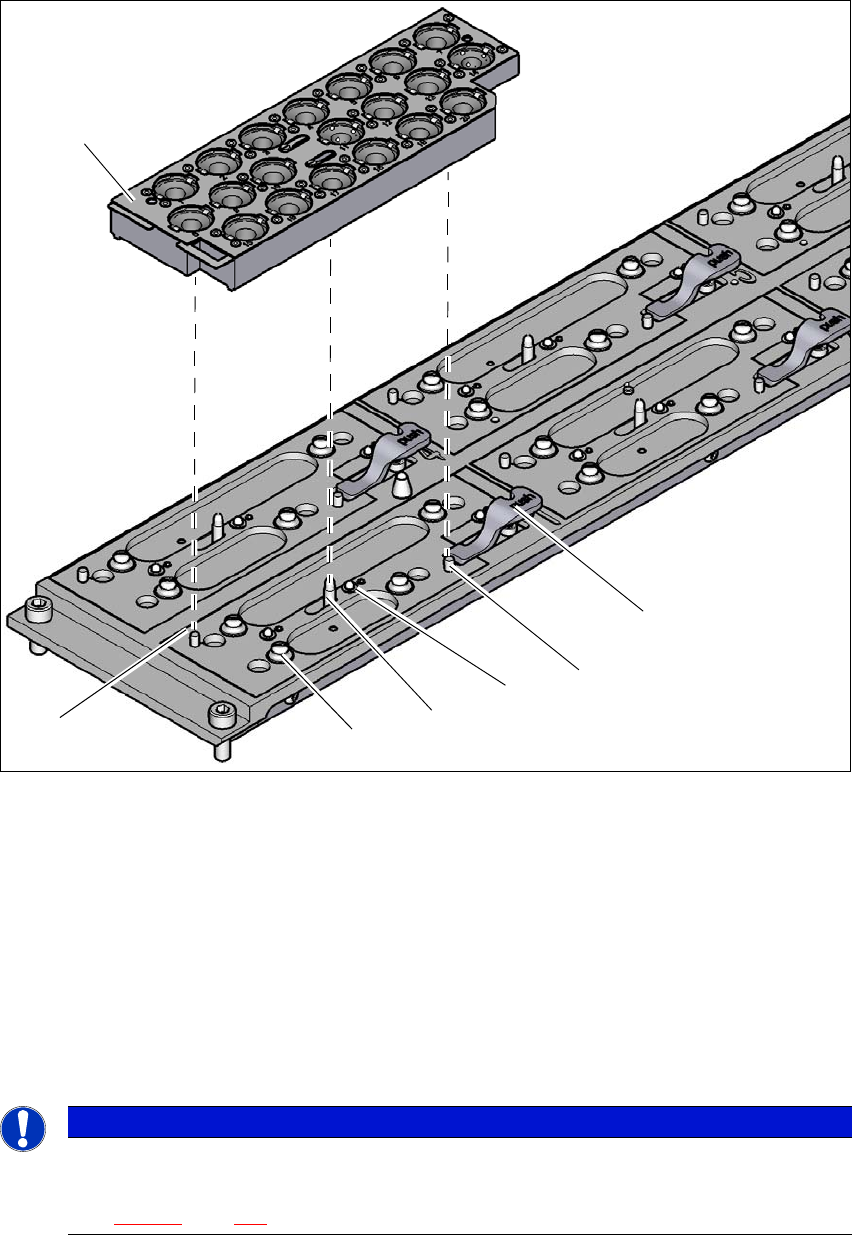

Kuva 6.1 - 12 Pipetinvaihtajien ladontapäähän C&P20 P- makasiinin vaihto (esimerkki: 6 makasiinia)
(1) makasiinin nostovipu
(2) lieriötappi, asettuu makasiinin poraukseen
(3) jousitappi mikrokytkimen kytkemiseen
(4) Siirtomekanismin tappi, liikuttaa lukituslevyä
(5) painonappikuula
(6) lieriötappi, asettuu makasiinin pitkittäisreikään
(7) lukituslevy asennossa "makasiini lukittu"
6
OHJE
Työnnä lukituslevy asentoon "makasiini lukittu".
Kohdista makasiini ennen asentamista siten, että lieriötapit (kohdat 2 ja 6 kuvassa
6.1 - 12
, sivu 344) pystyvät asettumaan keskitysporaukseen ja pitkittäisreikään.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
