Advanced High Spee d F lexible Mounter 36 6. 利用扳手 (W rench) 把需 要拆卸的 R 轴 电机 的 Pla te 的固定螺丝拧开后 拆下。 7. 更换同步带 ( T imin g Belt) 时，在这个状态 下更换新带 ( Belt ). 参考 Bel t 的 Part No. 是 J66021 183A 。 更换后，利用张力量测 仪设定其值。 设定值为 409~467 …
Head
35

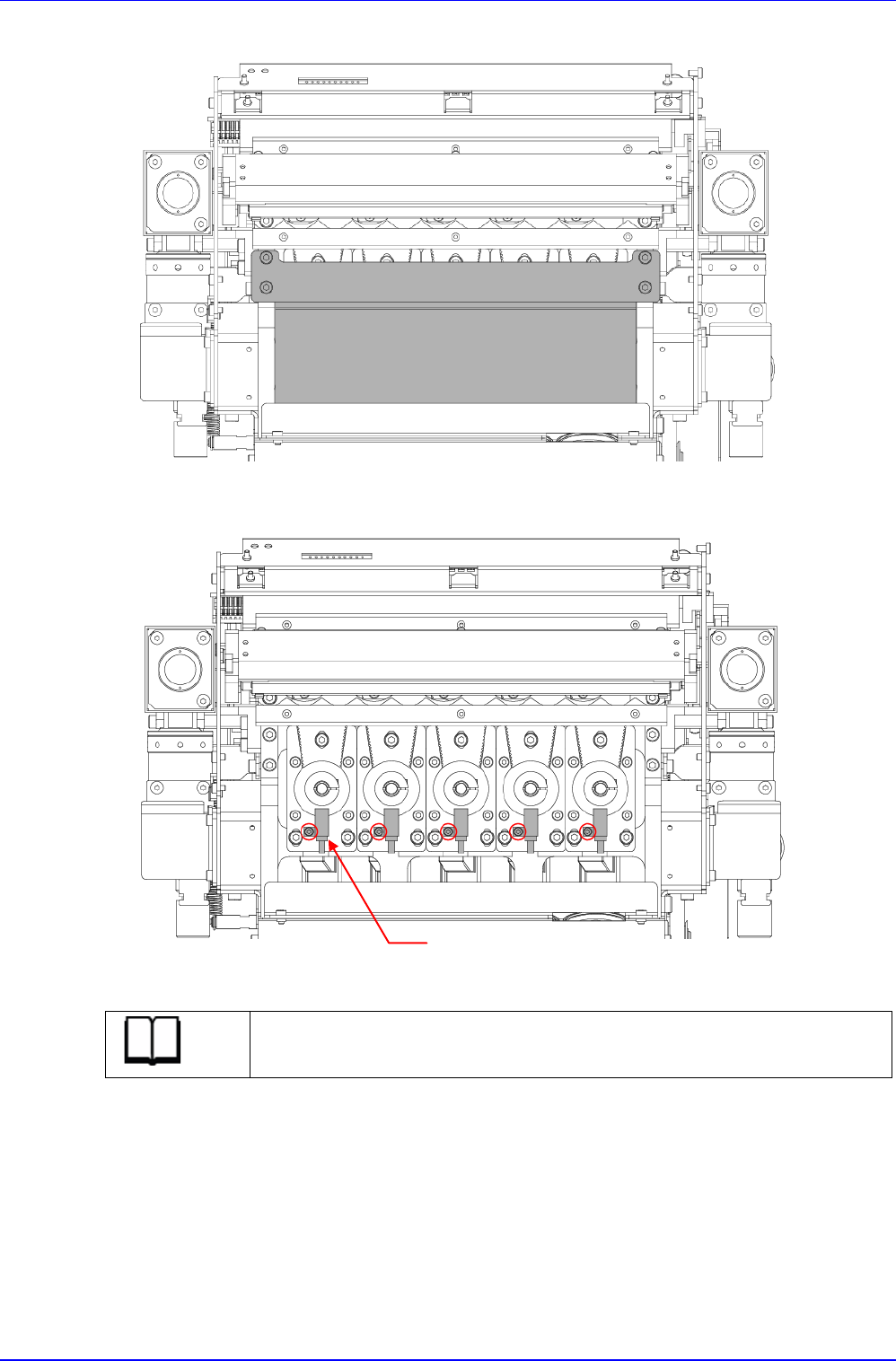

3. 利用扳手(Wrench)拧开Cover的固定螺丝后拆下。
4. 如果需要更换感应器(Sensor)，则利用扳手(Wrench)拧开感应器的固定螺丝后拆下。
5. 更换新感应器。
参考
感应器的 Part No.是 J32121021A。
Sensor
Advanced High Speed Flexible Mounter
36
6. 利用扳手(Wrench)把需要拆卸的R轴电机的Plate的固定螺丝拧开后拆下。
7. 更换同步带(Timing Belt)时，在这个状态下更换新带(Belt).
参考
Belt
的
Part No.
是
J66021183A
。
更换后，利用张力量测仪设定其值。
设定值为 409~467 Hz，测量位置如下。
如果无法得知设定值，则测量相邻的其它 R 轴的同步带(Timing
Belt)张力值后设定。
按照拆卸过程的相反顺序进行组装。
8. 更换感应器与电机时，请继续执行下列步骤。
测量位置
Head
37
9. 更换电机时，从电机拆下R轴滑轮，然后拆下电机。
10. 更换新电机。
参考
电机的
Part No.
是
EP08-000007
。
电机与滑轮之间的距离以 1.6mm 的间隔组装。
11. 按照拆卸过程的相反顺序进行组装。
12. 检查该贴装头的Z1~6的吸嘴插槽(Nozzle Slot)是否一致。把具有Home Sensor Dog的轴
先对齐到位于治具一侧的Nozzle Holder Pin，至于其它一双轴，则稍微拧开R轴滑轮的S
crew后一边让轴(Shaft)旋转一边按照治具进行设定，然后固定Screw。
1.6 mm
Pulley
Plate
Pulley Clamp
Insulation
Motor
