ANC
3
第 10 章. ANC
10.1. ANC Module
10.1.1. 所需工具
T型扳手(其它随机工具)或六角扳手
扳手或扭力扳手
镊子、电缆带
10.1.2. ANC Module替换次序
1. 操作示教框，把X Frame移动到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 除去下图中所示的固定螺丝，分离不良ANC Module。
Advanced High Speed Flexible Mounter
4
4. 更换新的气缸 。
参考
新更换的气缸的零件号(Part No.)是 AM03-006977A.
5. 按照拆卸过程的相反顺序进行组装 。
6. 组装新ANC Module。此时,确保器具组装程度X Gantry和ANC平行度: 0.02 mm 以内.
7. 作业完成后，打开设备前面的Main Switch，启动PC。
8. 请更新ANC的Fiducial Position & Mark。
按Scan使Teaching坐标的误差X,Y diff值到0.005mm以内时为止反复进行补正。
为适用Scan补正的坐标，暂先关闭ANC画面，再重新打开。
请确认ANC Pocket的 Position。
1
2
3
4
5
ANC
5
10.2. ANC Shutter
10.2.1. 所需工具
T型扳手(其它随机工具)或六角扳手
扳手或扭力扳手
镊子、电缆带
10.2.2. Cylinder替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 切断主(Main)气压.
4. 拆下连接在Cylinder的气压管的电缆.
5. 把固定气缸(Cylinder)的固定螺丝拧开拆下.
6. 更换新的气缸.
参考
新更换的气缸的零件号(Part No.)是 HP03-000083.
7. 按照拆卸过程的相反顺序进行组装.

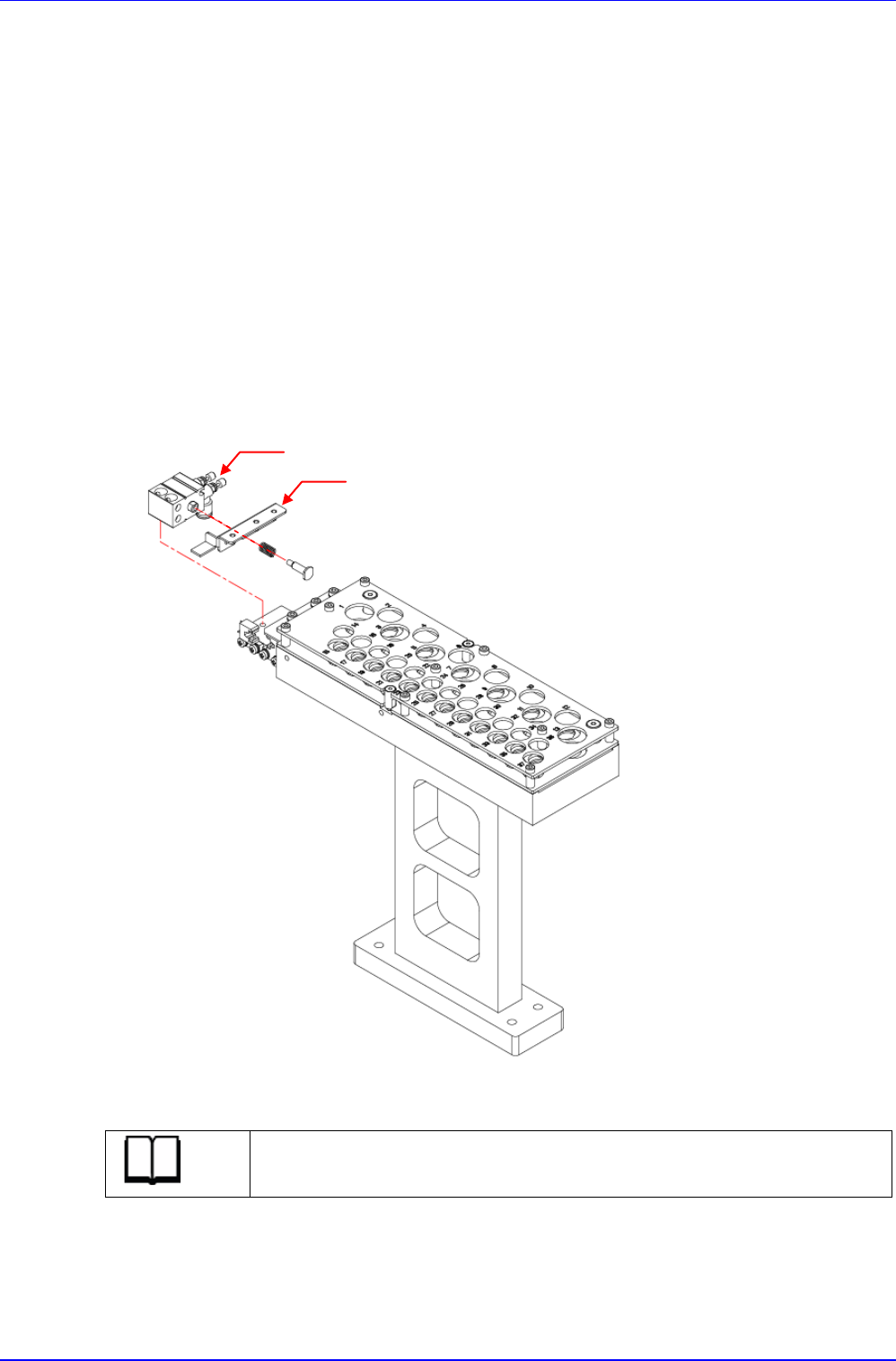

Cylinder
Cylinder Bracket
