PCB Flow
3
第 6 章. PCB Plow
6.1. Conveyor 方向变更
6.1.1. 必要工具
+, - 螺丝刀全套
L-Wrench 全套
Nipper 及 连接电缆
6.1.2. Conveyor 方向变更次序
1. 操作示教框，把X Frame移动到后面.
2. 正常关闭PC后, 关闭设备前面的Main Switch.

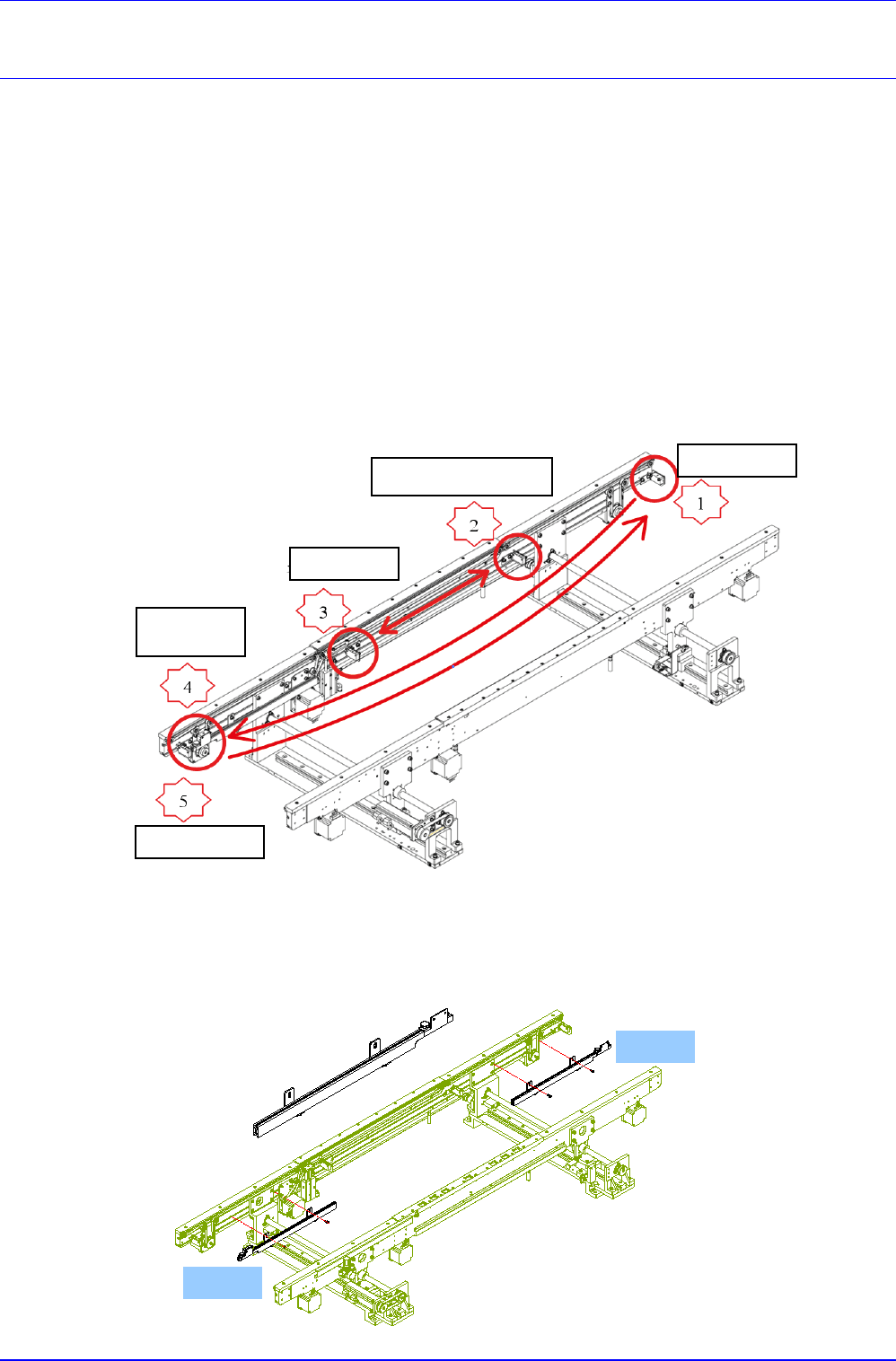

3. PCB Flow 변경 시 이동시켜야 할 Sensor입니다.
4. 다음 순서대로 분리, 이동, 조립하십시오.
A. 모든 Sensor와 Sensor Bracket를 고정하는 고정볼트를 풀어서 분리하십시오.
B. Sensor 레일을 고정하는 고정볼트를 풀어서 우측으로 이동시켜 조립하십시오.
이동
전
이동
후
Quick Load
Sensor
Place Sensor
Input Sensor
Output Sensor
Wait Sensor Bracket
Advanced High Speed Flexible Mounter
4
C. 대기 Sensor와 장착 Sensor의 위치를 바꾸어 조립하십시오.
D. 입구 Sensor와 출구 Sensor의 위치를 바꾸어 조립하십시오.
E. 장착 Stopper를 고정하는 고정볼트를 풀어서 분리하십시오.
F. Stopper의 Cylinder, Cylinder Bracket을 를 분리하 후180°회전시켜 재조립 하십
시오.
移动前
移动后
移动后
移动前
移动后
移动前
PCB Flow
5
5. 参考下图确认各部件的位置.
6. 在System Setup Factory菜单中选择Option辅助菜单后，在‘Factory Setting Option’对话
框中选择想要变更的PCB Flow.
7. 为了接近Factory菜单，应在System Setup菜单中输入另外的密码.
Quick load
传感器
待机传感器
贴装传感器
输入传感
出口传感
1
2
